Cisco RV110W Kurzanleitung

Kurzanleitung
Cisco Wireless N-VPN-Firewall RV110W
Lieferumfang
• Wireless N-VPN-Firewall RV110W
• Ethernet-Kabel
• Netzteil
• Kurzanleitung
• Dokumentation und Software auf CD-ROM
Willkommen
Vielen Dank, dass Sie sich für die Cisco Wireless N-VPN-Firewall RV110W
entschieden haben.
Die RV110W ermöglicht kleineren Unternehmern und Heimarbeitern sowie
Mitarbeitern an entfernten Standorten einfache, erschwingliche und sichere
Business-Class-Verbindungen mit dem Internet.
In diesem Handbuch wird beschrieben, wie Sie die Cisco RV110W aufstellen
und verkabeln und den webbasierten Gerätemanager zum Konfigurieren und
Verwalten der Firewall starten.
Installieren der Cisco RV110W
1
Tipps zum Aufstellort
• Umgebungstemperatur: Damit sich die Firewall nicht überhitzt, betreiben
Sie sie nicht in einer Umgebung, in der die Temperatur 40 °C überschreitet.
• Luftzirkulation: Achten Sie darauf, dass um die Firewall herum die Luft
ungehindert zirkulieren kann.
• Mechanische Belastung: Stellen Sie sicher, dass die Firewall eben und
stabil positioniert ist, um gefährliche Situationen zu vermeiden.
Stellen Sie die Cisco RV110W horizontal auf einer ebenen Oberfläche so auf,
dass sie sicher auf ihren vier Gummifüßen ruht.
Funktionen der Cisco RV110W
2

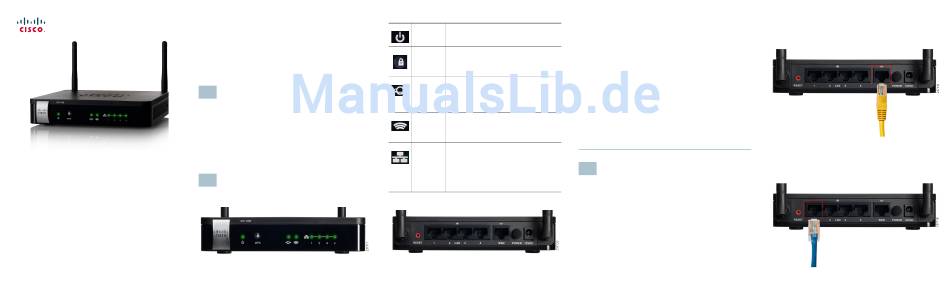

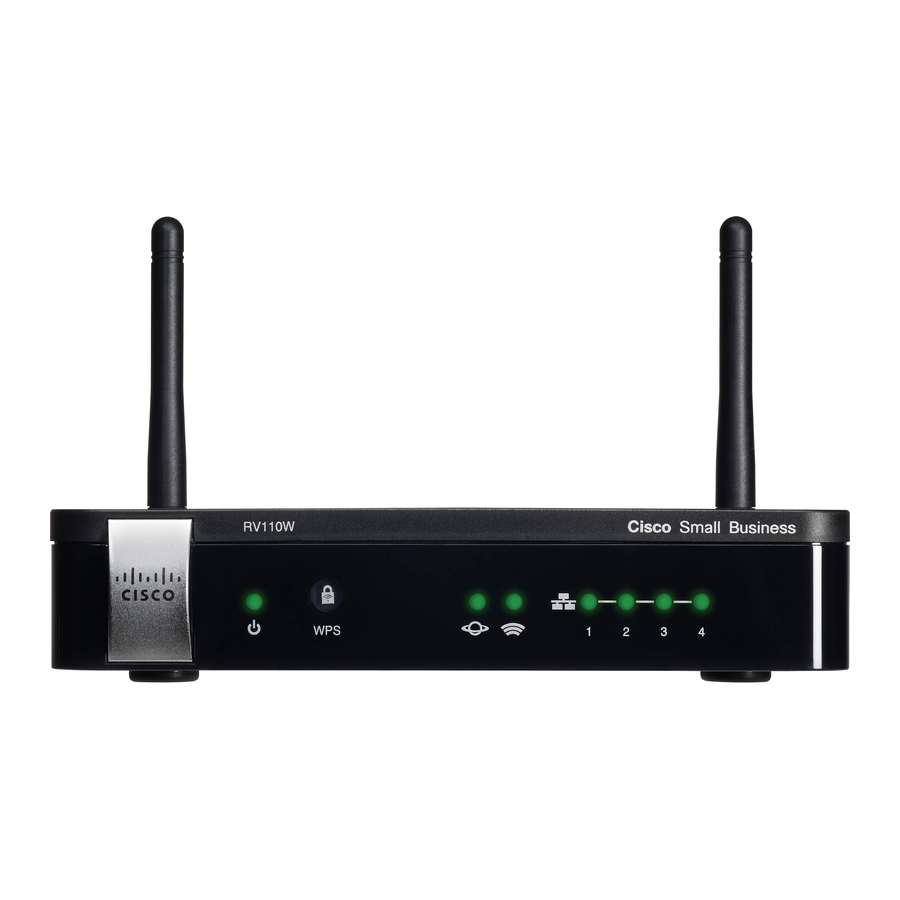

Vorderseite
Betriebs-LED Die Betriebs-LED (Netz-LED) leuchtet grün, wenn
das Gerät eingeschaltet wird. Beim Einschalten
blinkt sie grün.
WPS Mit der WPS-Taste (Wi-Fi Protected Setup)
konfigurieren Sie den WLAN-Zugriff für WPS-
fähige Geräte in Ihrem Netzwerk. Weitere
Informationen finden Sie im Administratorhandbuch
oder auf der Hilfeseite für den Gerätemanager.
WAN Die WAN-LED leuchtet grün, wenn die Cisco
RV110W über ein Kabelmodem oder DSL-Modem
mit dem Internet verbunden ist. Die LED leuchtet
nicht, wenn die Cisco RV110W nicht mit dem
Internet verbunden ist. Die LED blinkt grün, wenn
Daten gesendet oder empfangen werden.
WiFi Die Wireless-LED leuchtet grün, wenn das
Drahtlosmodul aktiviert ist. Wenn die LED nicht
leuchtet, ist das Drahtlosmodul deaktiviert. Die LED
blinkt grün, wenn die Firewall Daten über das
Drahtlosmodul sendet oder empfängt.
LAN- Die nummerierten LEDs entsprechen den LAN-
Anschlüsse Anschlüssen der Cisco RV110W.
Wenn eine LED ununterbrochen grün leuchtet, ist
die Cisco RV110W über den entsprechenden
Anschluss (1, 2, 3 oder 4) mit einem Gerät
verbunden. Die LED eines Anschlusses blinkt grün,
wenn die Firewall gerade Daten über diesen
Anschluss sendet oder empfängt.
Rückseite
RESET: Die RESET-Taste (Rücksetztaste) bietet zwei Funktionen:
• Wenn Probleme mit der Internetverbindung über die Cisco RV110W
bestehen, drücken Sie mit einer Büroklammer oder der Spitze eines
Bleistifts die RESET-Taste mindestens drei, aber maximal 10 Sekunden
lang. Die Funktionsweise ist ähnlich wie bei der Reset-Taste am PC, mit der
dieser neu gestartet wird.
• Wenn schwer wiegende Probleme bei der Cisco RV110W vorliegen,
obwohl Sie alle Maßnahmen zur Problembehandlung ergriffen haben,
halten Sie die RESET-Taste länger als 10 Sekunden gedrückt. Dadurch wird
das Gerät neu gestartet und auf die Werkseinstellungen zurückgesetzt.
Änderungen, die Sie an den Einstellungen der Cisco RV110W
vorgenommen haben, gehen dabei verloren.
LAN-Anschlüsse (1 – 4): Diese Anschlüsse ermöglichen LAN-Verbindungen mit
Netzwerkgeräten wie z. B. PCs, Druckservern oder Switches.
WAN-Anschluss (Internet): Der WAN-Anschluss ist mit Ihrem Internetgerät
verbunden, z. B. mit einem Kabelmodem oder DSL-Modem.
POWER-Taste (Netztaste): Mit dieser Taste schalten Sie die Firewall ein und
aus.
12VDC-Anschluss (Netzanschluss): Am Netzanschluss stecken Sie das 12-V-
Gleichstromkabel des Netzadapters ein.
Anschließen von Geräten
3
H Für die Konfiguration bei der Inbetriebnahme müssen Sie einen PC
INWEIS
über ein Ethernet-Kabel anschließen. Nachdem die anfängliche
Konfiguration abgeschlossen ist, können administrative Aufgaben über eine
drahtlose Verbindung ausgeführt werden.
S 1 Schalten Sie alle Geräte aus, einschließlich des Kabelmodems oder
CHRITT
DSL-Modems, des PCs, den Sie für die Verbindung mit der Cisco
RV110W verwenden möchten, und der Cisco RV110W.
Ihr PC ist wahrscheinlich bereits mit einem Ethernet-Kabel an das
S CHRITT 2
aktuelle Kabelmodem oder DSL-Modem angeschlossen. Ziehen Sie
das Ende des Kabels vom PC ab und stecken Sie es in den mit
„WAN" markierten Anschluss des Geräts ein.
S 3 Schließen Sie ein Ende eines anderen Ethernet-Kabels an einen der
CHRITT
LAN-Anschlüsse auf der Rückseite des Geräts an. (In diesem Beispiel
wird der LAN-Anschluss1 verwendet.) Schließen Sie das andere
Ende an einen Ethernet-Anschluss des PCs an, mit dem Sie den
webbasierten Setup-Assistenten und den Gerätemanager ausführen
möchten.
S 4 Schalten Sie das Kabelmodem oder DSL-Modem ein und warten
CHRITT
Sie, bis die Verbindung aktiv ist.
