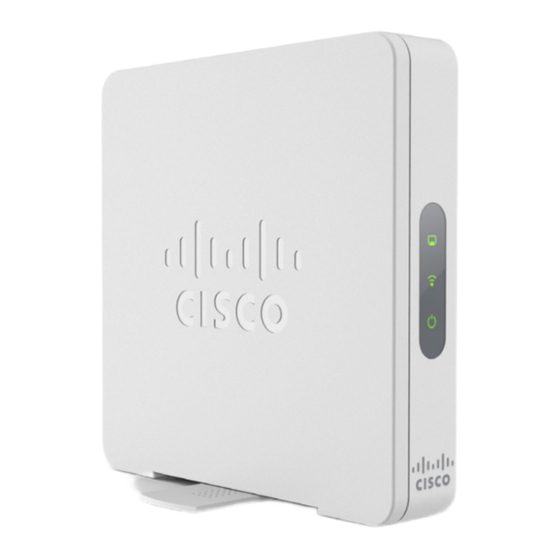

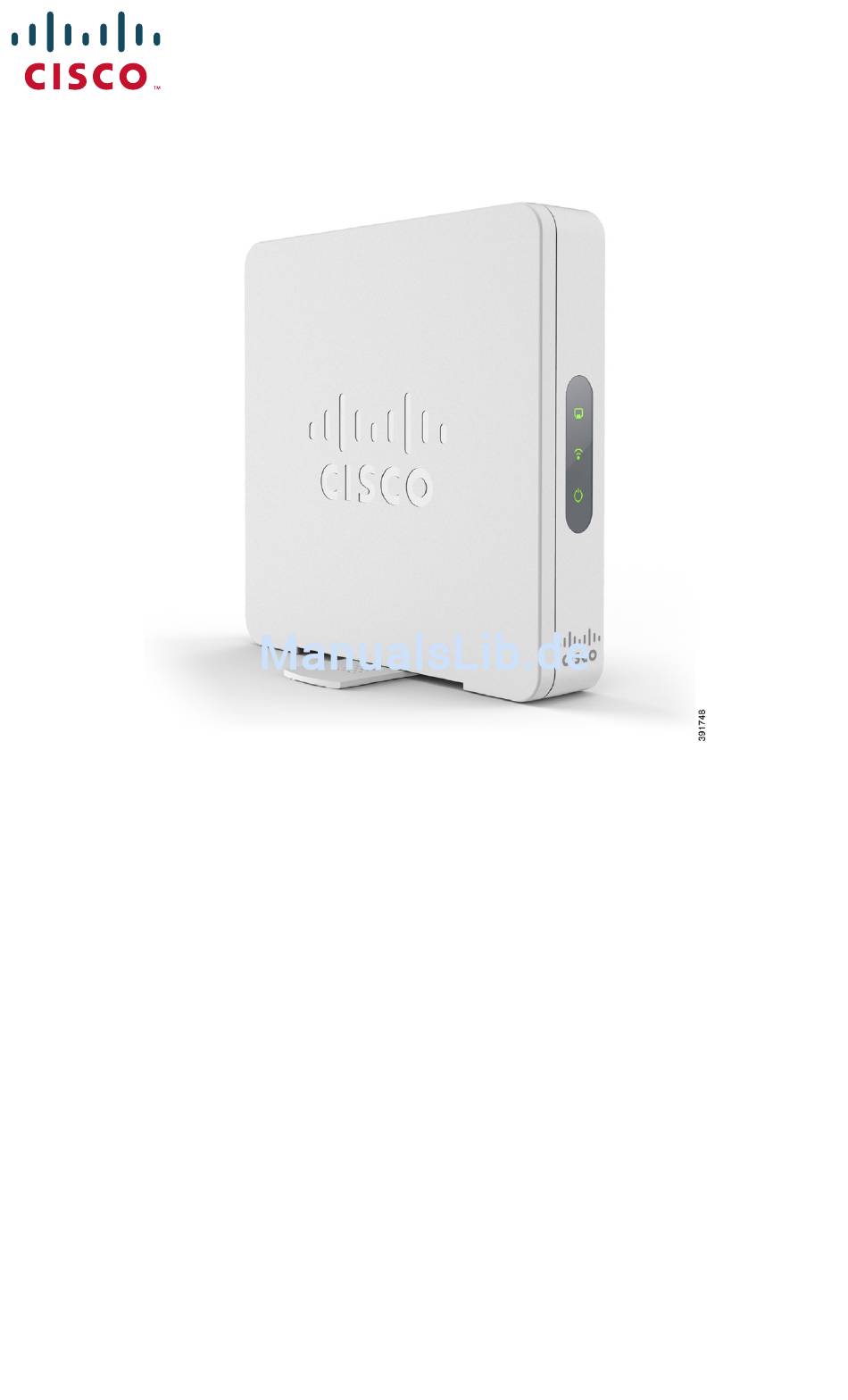

- Seite 1 Kurzanleitung Cisco WAP131 – Wireless-N Dual Radio Access Point mit PoE Lieferumfang • WLAN-Zugriffspunkt • Netzteil • Diese Kurzanleitung • Produkt-CD • Ethernetkabel • Kontaktdaten des technischen Supports • China RoHS (nur SKUs für China)
-
Seite 2: Funktionen Des Cisco Wap131
Willkommen Vielen Dank, dass Sie sich für den Cisco WAP131 – Wireless-N Dual Radio Access Point mit PoE entschieden haben. Der Cisco WAP131 ist ein Zugriffspunkt mit zwei parallelen Funkmodulen (802.11n) und Power-over- Ethernet (PoE) für den Innenbereich. In dieser Kurzanleitung werden der allgemeine Aufbau des Cisco WAP131, die Bereitstellung des Cisco WAP131 im Netzwerk und die Konfiguration des Cisco WAP131 beschrieben. - Seite 3 Sie können den Cisco WAP131 mit den vier Gummifüßen horizontal oder mit dem Standfuß auf der linken Seite vertikal auf einer Oberfläche aufstellen. Gehen Sie wie folgt vor, um den Cisco WAP131 vertikal auf einer Oberfläche aufzustellen: Drehen Sie den Standfuß auf der linken Seite des Cisco WAP131 CHRITT 90 Grad im oder gegen den Uhrzeigersinn.
-
Seite 4: Anschließen Des Cisco Wap131
überschreitet. • Luftzirkulation: Beide Seitenteile verfügen über Lüftungsschlitze, die nicht blockiert werden dürfen, um eine Überhitzung zu vermeiden. • Mechanische Last: Der Cisco WAP131 muss gerade, stabil und sicher aufgestellt werden, damit er nicht verrutschen kann. Anschließen des Cisco WAP131 Das WLAN-Funkmodul des Cisco WAP131 ist standardmäßig... -
Seite 5: Überprüfen Der Hardwareinstallation
Gehen Sie wie folgt vor, um die Hardwareinstallation zu überprüfen: • Überprüfen Sie die Kabelverbindungen. • Überprüfen Sie den Status der Anzeigeleuchten. Bezeichnung Aktivität Beschreibung POWER Der Cisco WAP131 wird nicht mit Strom versorgt. Grünes Der Cisco WAP131 ist eingeschaltet, wird Leuchten gestartet oder wird im Normalbetrieb per Netzteil mit Strom versorgt. -
Seite 6: Erste Konfigurationsschritte
Erste Konfigurationsschritte Gehen Sie zur Konfiguration des Cisco WAP131 wie folgt vor, um das webbasierte Konfigurationsprogramm und den Setup-Assistenten über den PC aufzurufen: Verbinden Sie den Cisco WAP131 mit dem Netzwerk (oder IP- CHRITT Subnetz) des PCs. Die IP-Adresse des Cisco WAP131 wird standardmäßig über DHCP konfiguriert. -
Seite 7: Empfohlene Weitere Schritte
Abschnitt beschriebenen Schritte zur Fehlerbehebung. Fehlerbehebung Falls das Konfigurationsprogramm nicht angezeigt werden kann, prüfen Sie die Kommunikation zwischen dem PC und dem Cisco WAP131 mittels Ping. Gehen Sie wie folgt vor, um Ping auf einem Windows-PC zu verwenden: Vergewissern Sie sich, dass der Cisco WAP131 eingeschaltet ist CHRITT und die Leuchten die entsprechenden Verbindungen anzeigen. - Seite 8 Befehlsfenster zu öffnen. Geben Sie im Befehlsfenster den Befehl ping und die IP- CHRITT Adresse des Cisco WAP131 ein. In diesem Beispiel wurde ein Ping an 192.0.2.10 gesendet. Bei erfolgreichem Ping-Befehl lautet die Antwort ähnlich wie nachstehend: Ping wird ausgeführt für 192.0.2.10 mit 32 Bytes Daten: Antwort von 192.0.2.10: Bytes=32 Zeit<1ms TTL=128...
-
Seite 9: Neustarten Des Cisco Wap131 Oder Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen So starten Sie den Cisco WAP131 neu: • Wenn der Cisco WAP131 über das Netzteil mit Strom versorgt wird, drücken Sie bei eingeschaltetem Gerät die Netztaste, um das Gerät neu zu starten. Die Taste POWER funktioniert nur, wenn der Cisco WAP131 über das Netzteil mit Strom versorgt wird. - Seite 10 So setzen Sie den Cisco WAP131 auf die Werkseinstellungen zurück: • Halten Sie bei eingeschaltetem Gerät die Taste RESET mit einer Büroklammer länger als 10 Sekunden gedrückt. – Alle Leuchten erlöschen. – Lassen Sie die Taste RESET los, wenn die Leuchte POWER aufleuchtet.
-
Seite 11: Weitere Informationen
Anmeldung ist nicht erforderlich. Cisco Open Source- www.cisco.com/go/ Anfragen smallbiz_opensource_request Cisco Partner Central www.cisco.com/web/partners/sell/smb (Partner-Anmeldung erforderlich) Produktdokumentation Cisco WAP131 – www.cisco.com/go/100_wap_resources Administratorhandbuch Cisco-Netzteile www.cisco.com/go/wap_accessories Informationen zu Testergebnissen im Zusammenhang mit EU-Lot 26 finden Sie auf der folgenden Webseite: www.cisco.com/go/eu-lot26-results. Cisco WAP131 – Kurzanleitung... - Seite 12 78-100323-01 Cisco und das Cisco-Logo sind Marken oder eingetragene Marken von Cisco und/oder seinen Partnern in den USA und anderen Ländern. Eine Liste der Marken von Cisco finden Sie unter folgender URL: www.cisco.com/go/trademarks. Hier genannte Marken Dritter sind Eigentum ihrer jeweiligen Inhaber. Die Verwendung des Begriffs „Partner“ impliziert keine gesellschaftsrechtliche Beziehung zwischen Cisco und anderen Unternehmen.
