Ersetzen der Chassis-Abdeckung
Ersetzen der Chassis-Abdeckung
Die Cisco ISR der Serie 1100 haben eine abnehmbare Abdeckung. Versuchen Sie nicht, den Router ohne die
Abdeckung in Betrieb zu nehmen. Dadurch kann der Router sehr schnell überhitzen. Um die Chassis-Abdeckung
zu entfernen, verwenden Sie einen Kreuzschlitzschraubendreher (Nr. 2), und führen Sie die folgenden Aufgaben
durch:
Entfernen der Abdeckung
Um die Abdeckung zu entfernen, führen Sie die folgenden Schritte aus:
Schritt 1
Trennen Sie vor dem Austausch von Modulteilen den Router vom Netzteil.
Schritt 2
Vergewissern Sie sich, dass der Router abgeschaltet und vom Netz getrennt ist.
Schritt 3
Trennen Sie alle Port-Kabel, damit im Falle von Blitzschlag oder Überspannung niemand an der Einheit mit
angeschlossenem Kabel arbeitet.
Schritt 4
Platzieren Sie das Chassis auf einer ebenen Fläche. Entfernen Sie die vierzehn Gehäusebefestigungsschrauben zu
beiden Seiten der Routerabdeckung.
Schritt 5
Schieben Sie die Abdeckung bis zum Anschlag von der Frontseite zur E/A-Seite. Entfernen Sie alle Schrauben auf
beiden Seiten des Routers. Es gibt sieben Schrauben auf jeder Seite.
Schritt 6

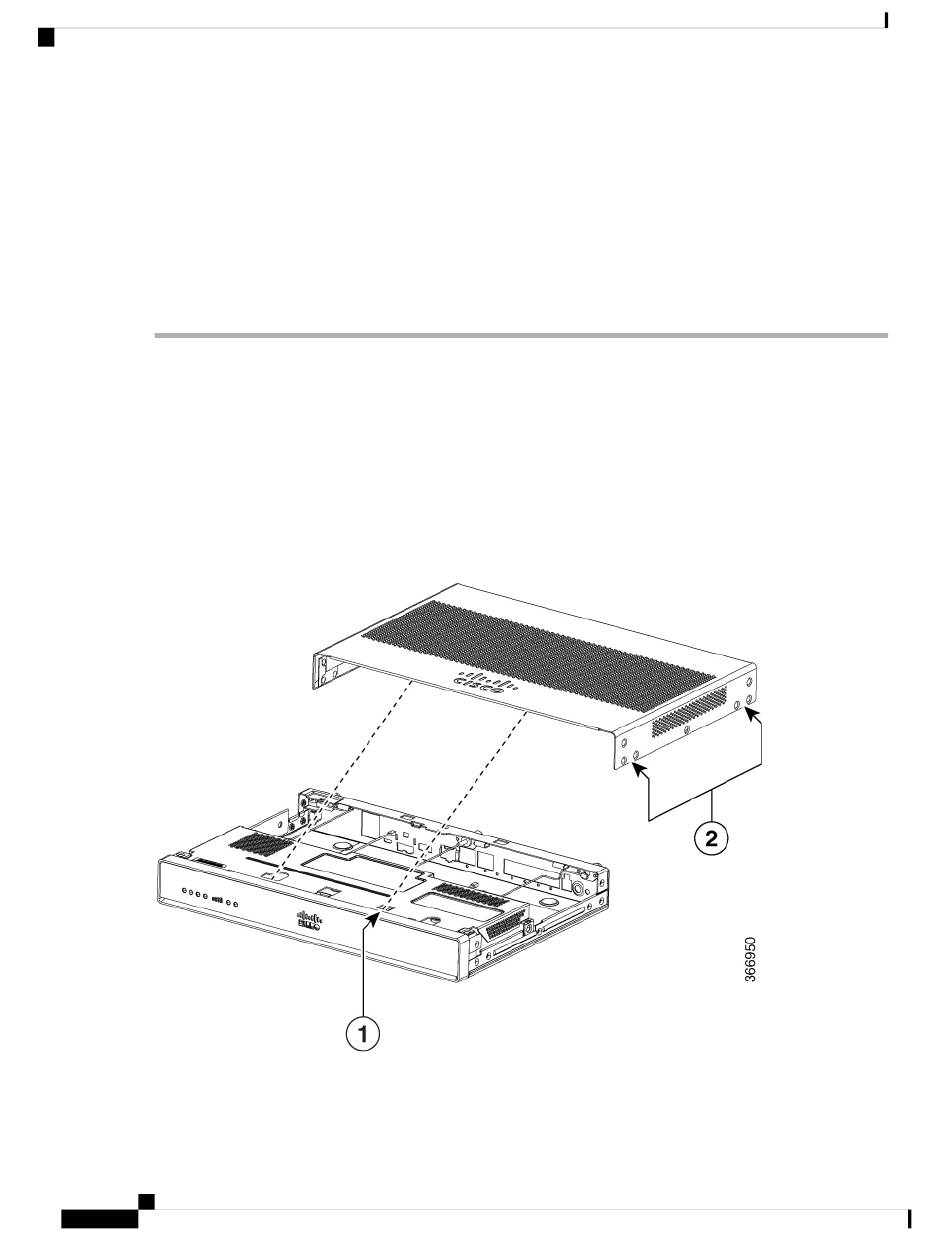

Ziehen Sie an der Abdeckung, um die Aussparungen entlang der Kante auf der Vorderseite des Chassis zu lösen,
wie in dieser Abbildung dargestellt.
Hardware-Installationshandbuch für Cisco Integrated Services Router der Serie 1000
60
Installation und Upgrade interner Module und vor Ort austauschbarer Komponenten
