6 Technische Daten

6.5 Sicherungen

6.5 Sicherungen
164
Die nachfolgend aufgeführten Eaton Leistungs-/Schutzschalter und Schmelz-
sicherungen sind Beispiele und können ohne zusätzliche Maßnahmen ver-
wendet werden. Beim Einsatz anderer Leistungs-/Schutzschalter und
Schmelzsicherungen muss deren Schutzcharakteristik und Betriebsspan-
nung berücksichtigt werden. Bei anderen Leistungs- und Schutzschaltern
kann in Abhängigkeit von Typ, Konstruktion und den Einstellungen des Schal-
ters der zusätzliche Einsatz von Sicherungen erforderlich sein. Auch hinsicht-
lich der Kurzschluss-Kapazität und der Charakteristik des Einspeisenetzes
kann es Einschränkungen geben, die bei der Auswahl der Leistungs-/Schutz-
schalter und Schmelzsicherungen berücksichtigt werden müssen.

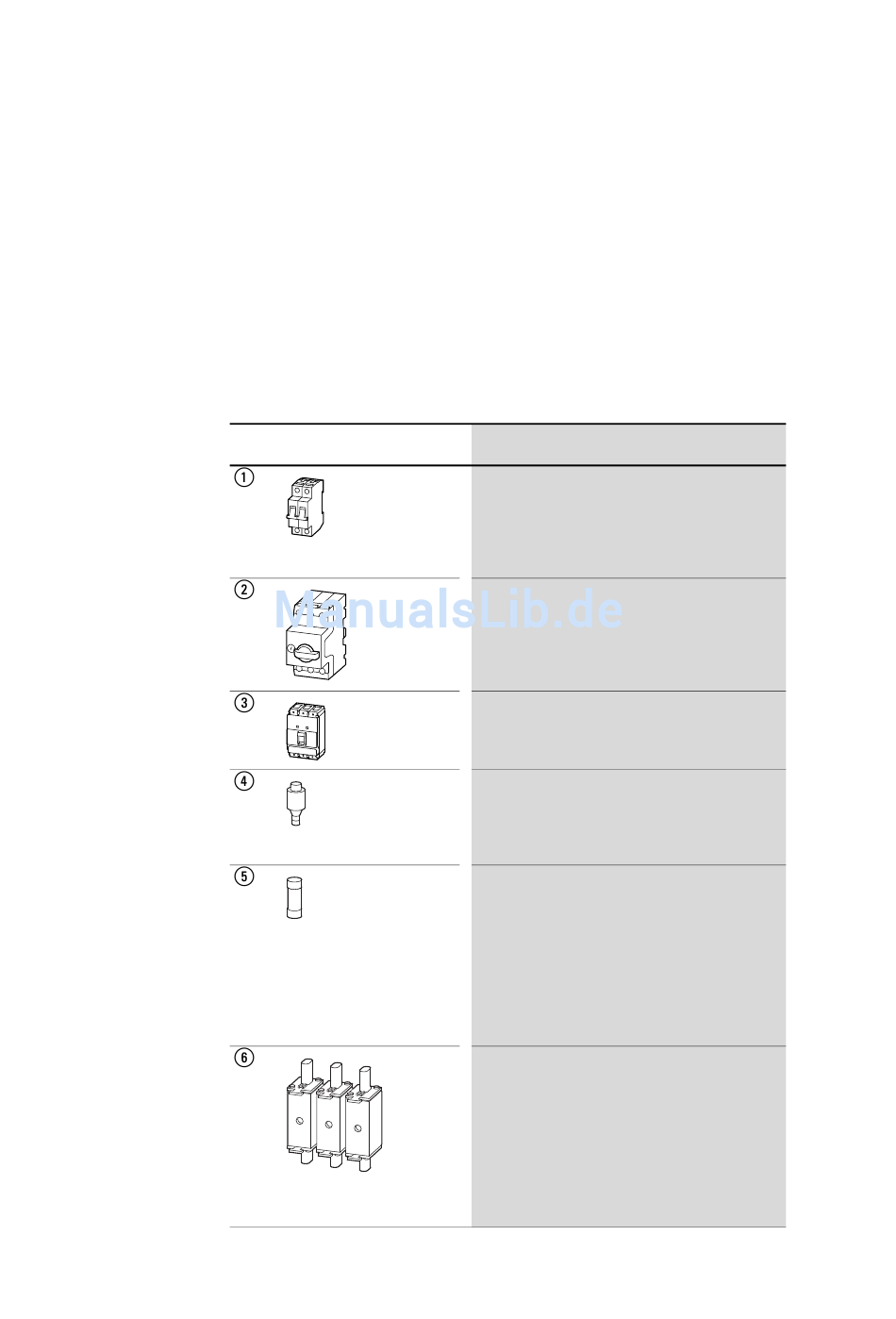

Tabelle 30: Schutzeinrichtungen
Symbol
DA1 Frequenzumrichter 01/16 MN04020005Z-DE www.eaton.com
Beschreibung
Leitungsschutzschalter
FAZ-B.../1N: 1-polig + N
FAZ-B.../2: 2-polig
FAZ-B.../3: 3-polig
Bemessungsbetriebsspannung: 230/400 V AC
Schaltvermögen: 15 kA
Motorschutzschalter
PKM0..., PKZM4...: 3-polig
Bemessungsbetriebsspannung: 690 V AC
Schaltvermögen:
• PKM0: 150 kA bis 12 A und 50 kA bis 32 A
• PKZM4: 50 kA
Leistungsschalter
NZMC...: 3-polig
Bemessungsbetriebsspannung: 690 V AC
Schaltvermögen: 36 kA
Schmelzsicherung
Bemessungsbetriebsspannung: 500 V AC
Schaltvermögen: 50 kA
Baugröße: DII, E27 / DIII, E33
Sicherungsunterteil: S27... / S33...
Schmelzsicherung Class J
Bemessungsbetriebsspannung: 600 V AC
Schaltvermögen: 300 kA
Sicherungssockel:
• bis 30 A: J60030...
• 35 - 60 A: J60060...
• 70 - 100 A: JM60100...
• 110 - 200 A: JM60200...
• 225 - 400 A: JM60400...
• 450 - 600 A: JM60600...
Schmelzsicherung gG
Bemessungsbetriebsspannung:
• 400 V AC (NHG...B-400)
• 500 V AC (NHG...B)
• 660 V AC (NHG...B-660)
• 690 V AC (NHG...B-690)
Schaltvermögen: 120 kA
Baugröße NHG...: 000 bis 3
Sicherungssockel: NH-Sicherungsunterteile
(SD = 1-polig, TD = 3-polig)
