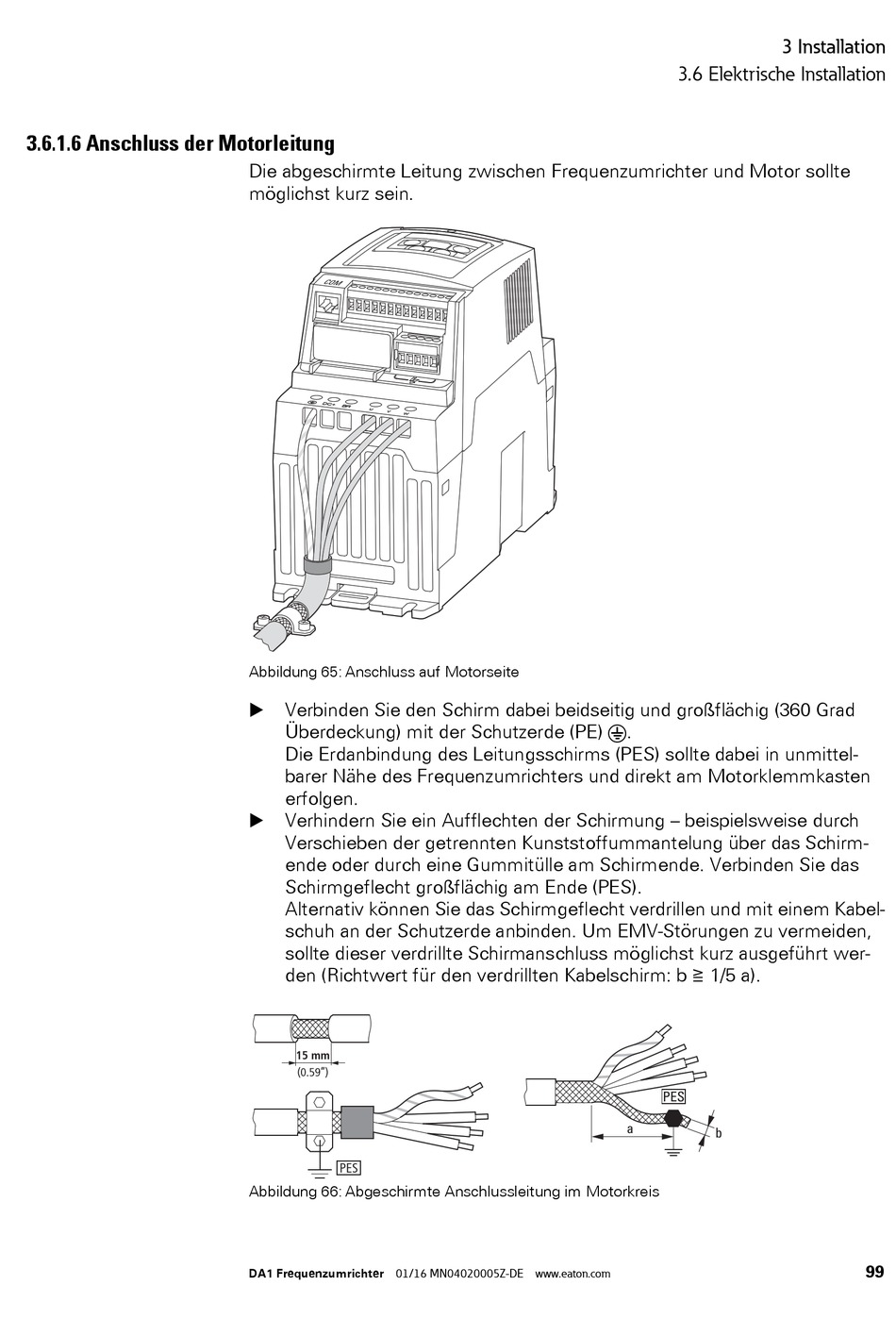

3.6.1.6 Anschluss der Motorleitung

Die abgeschirmte Leitung zwischen Frequenzumrichter und Motor sollte
möglichst kurz sein.
Abbildung 65: Anschluss auf Motorseite
▶
Verbinden Sie den Schirm dabei beidseitig und großflächig (360 Grad
Überdeckung) mit der Schutzerde (PE) .
Die Erdanbindung des Leitungsschirms (PES) sollte dabei in unmittel-
barer Nähe des Frequenzumrichters und direkt am Motorklemmkasten
erfolgen.
▶
Verhindern Sie ein Aufflechten der Schirmung – beispielsweise durch
Verschieben der getrennten Kunststoffummantelung über das Schirm-
ende oder durch eine Gummitülle am Schirmende. Verbinden Sie das
Schirmgeflecht großflächig am Ende (PES).
Alternativ können Sie das Schirmgeflecht verdrillen und mit einem Kabel-
schuh an der Schutzerde anbinden. Um EMV-Störungen zu vermeiden,
sollte dieser verdrillte Schirmanschluss möglichst kurz ausgeführt wer-
den (Richtwert für den verdrillten Kabelschirm: b
15 mm
(0.59'')
PES
Abbildung 66: Abgeschirmte Anschlussleitung im Motorkreis
DA1 Frequenzumrichter 01/16 MN04020005Z-DE www.eaton.com
3 Installation
3.6 Elektrische Installation
1/5 a).
PES
a
b
