1 Gerätereihe DA1
1.1 Einleitung
10

DC-
L1/L L2/N
L3
0
REV
FWD
PWR OFF
ON
COM

DC+ BR
U
V W
Schutzart IP20 Schutzart IP66 mit
Bedienelementen
DA1-...-A20C DA1-...-B6SC
(DA1-...-B66C –
ohne Bedienelemente)

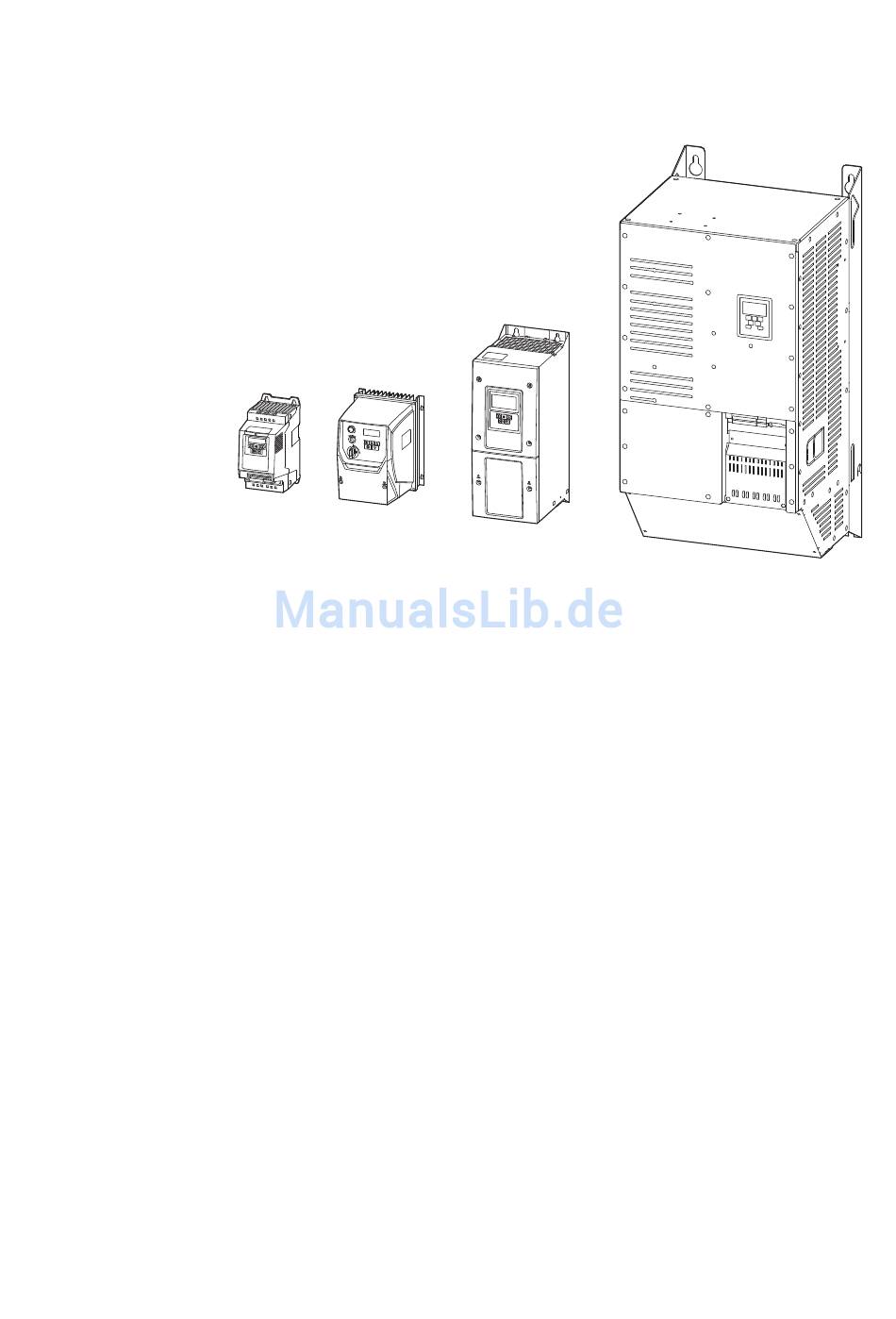

Abbildung 1: Ausprägungen und Gehäusevarianten
DA1 Frequenzumrichter 01/16 MN04020005Z-DE www.eaton.com
Schutzart IP55 Schutzart IP20 (200 kW, 250 kW)
DA1-...-B55C DA1-...-B20C
