3 Installation
3.6 Elektrische Installation

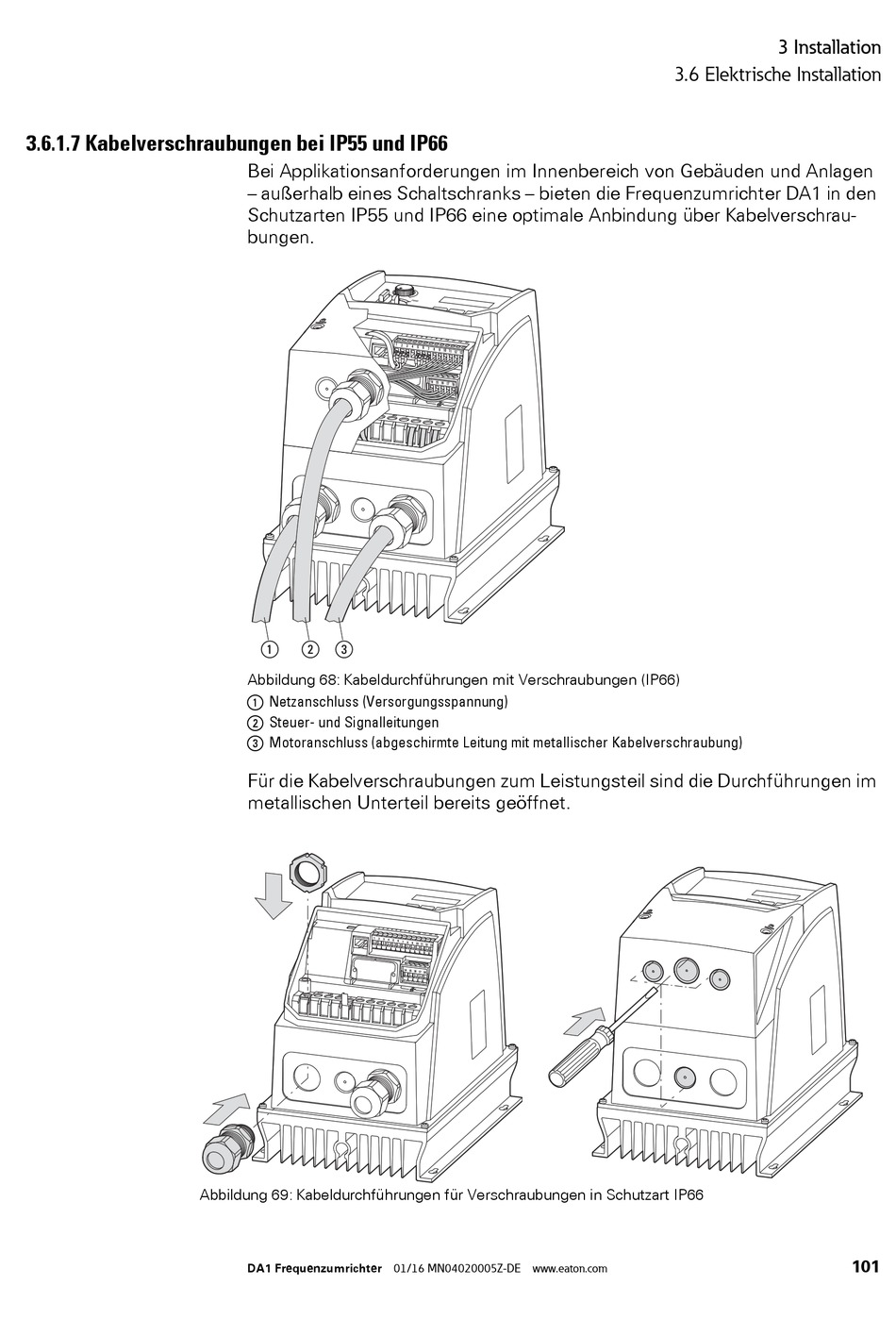

3.6.1.7 Kabelverschraubungen bei IP55 und IP66
Bei Applikationsanforderungen im Innenbereich von Gebäuden und Anlagen
– außerhalb eines Schaltschranks – bieten die Frequenzumrichter DA1 in den
Schutzarten IP55 und IP66 eine optimale Anbindung über Kabelverschrau-
bungen.
① ② ③
Abbildung 68: Kabeldurchführungen mit Verschraubungen (IP66)
a Netzanschluss (Versorgungsspannung)
b Steuer- und Signalleitungen
c Motoranschluss (abgeschirmte Leitung mit metallischer Kabelverschraubung)
Für die Kabelverschraubungen zum Leistungsteil sind die Durchführungen im
metallischen Unterteil bereits geöffnet.
Abbildung 69: Kabeldurchführungen für Verschraubungen in Schutzart IP66
101
