Interne Filter (Emc- Und Var-Schraube) - Eaton PowerXL DA1 Installationshandbuch

3 Installation
3.5 EMV-gerechte Installation

3.5.3 Interne Filter (EMC- und VAR-Schraube)

3.5.3.1 EMC-Schraube
86
Die Frequenzumrichter DA1 der Baugrößen FS2 und FS3 haben in der
Schutzart IP20 an der linken Seite zwei Schrauben, die mit EMC und VAR
gekennzeichnet sind.
PH1 20 mm (0.79")
M3
L1/L
L2/N
U
L3
EMC VAR


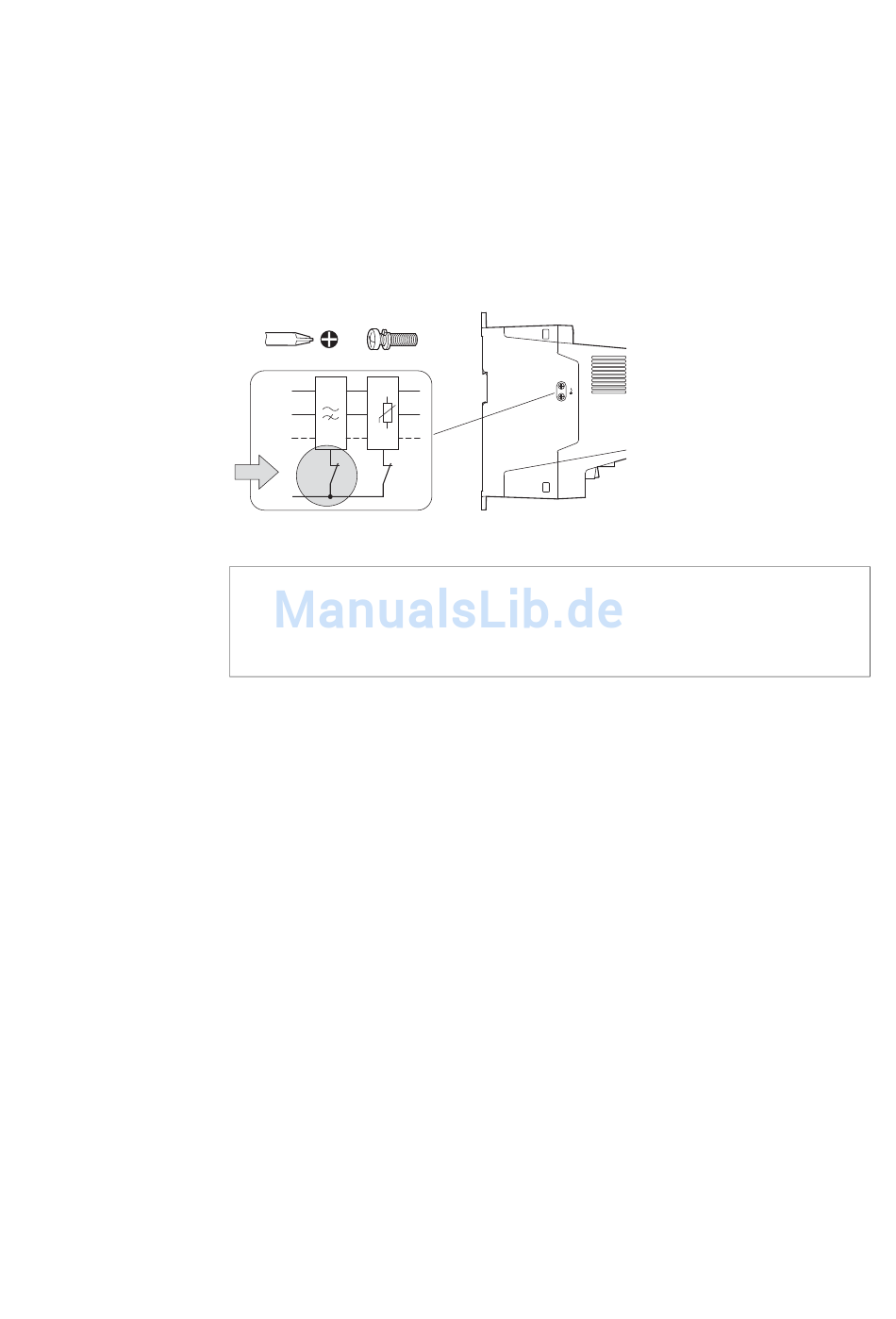

Abbildung 52: EMC- und VAR-Schraube
ACHTUNG
Die mit EMC gekennzeichnete Schraube darf nicht betätigt
werden, solange der Frequenzumrichter am elektrischen Netz
angeschlossen ist.
￫
Die EMC-Schraube schaltet die netzseitigen Kondensatoren des
EMV-Filters galvanisch an Erde. Die EMC-Schraube muss bis
zum Anschlag eingedreht sein (Werkseinstellung), so dass der
Frequenzumrichter die EMV-Norm erfüllt.
Bei Frequenzumrichtern mit internem EMV-Filter ist der Fehlerstrom gegen
Erde systembedingt höher als bei Geräten ohne Filter. In Applikationen, bei
denen dieser höhere Ableitstrom zu Störmeldungen bzw. Abschaltungen
(Fehlerstrom-Schutzschalter) führt, kann die interne Erdanbindung des EMV-
Filters abgeschaltet werden (hierzu die EMC-Schraube herausdrehen).
Die örtlichen EMV-Bestimmungen müssen hierbei berücksichtigt werden.
Gegebenenfalls ist ein spezifischer ableitstromarmer EMV-Filter
(DX-EMC...-L) vorzuschalten.
Bei einem Anschluss an isolierte Netzstromquellen (IT-Netz) sollten die EMC-
sowie die VAR-Schraube herausgedreht werden. Die für IT-Netze erforder-
lichen Erdschlussüberwachungsgeräte müssen hierbei für den Betrieb mit
leistungselektronischen Geräten geeignet sein (IEC 61557-8).
