3.3.1 Einbaulage

3.3.2 Maßnahmen zur Kühlung
Die Frequenzumrichter der Gerätereihe DA1 werden senkrecht montiert.
Die maximal zulässige Neigung beträgt 30°.
≦ 30º
≦ 30º
≦ 30º

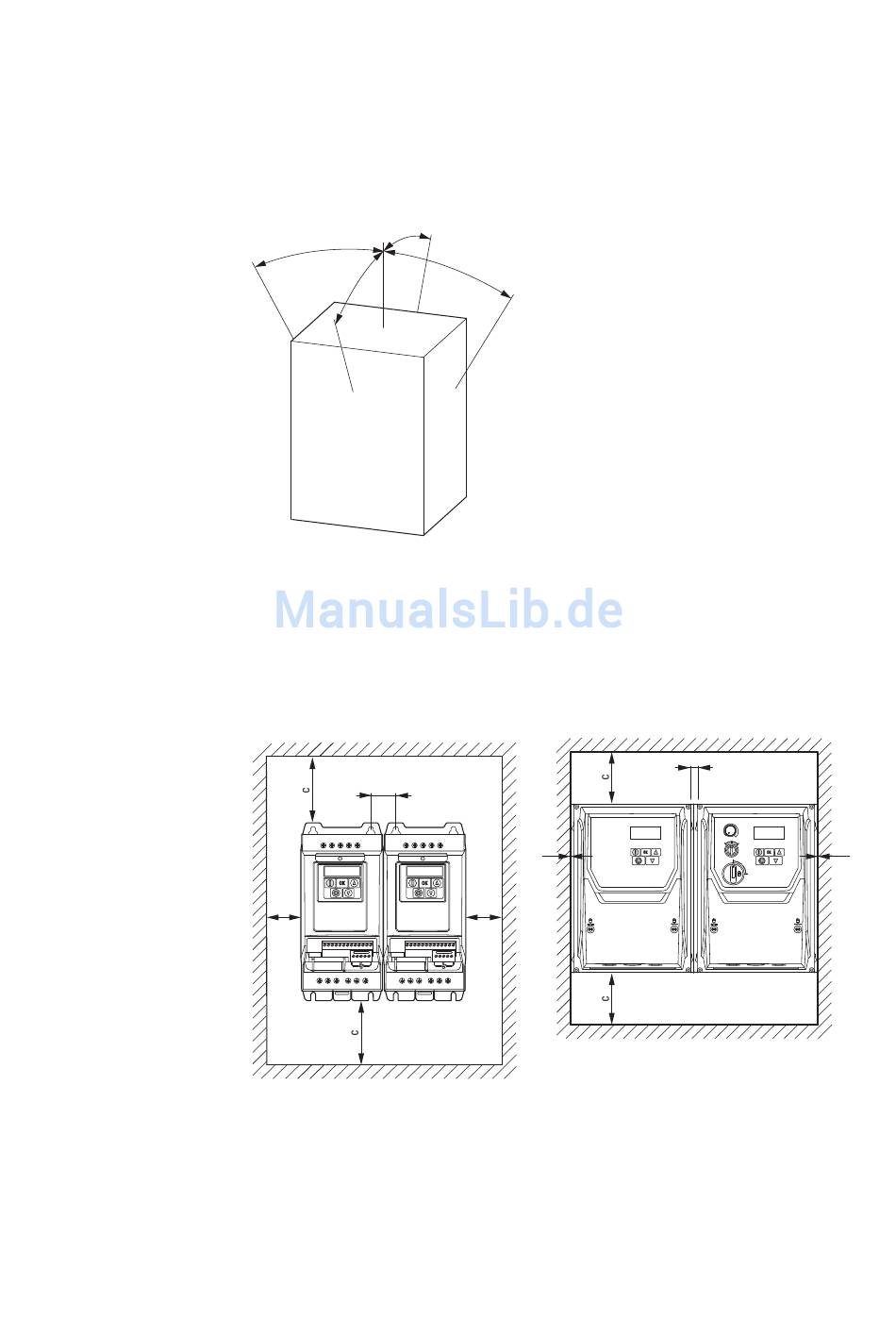

Abbildung 37: Einbaulage
Zur Gewährleistung einer ausreichenden Luftzirkulation müssen in Abhängig-
keit von der Baugröße (Leistungsgröße) genügend große thermische Frei-
räume am Frequenzumrichter eingehalten werden.
b
 
DC- L1/L L2/N L3 DC-
a
1 2 3 4 5 6 7 8 9 10 11 12 13 1 2 3 4 5 6
COM COM
14 15 16 17 18
 
DC+ BR U V W DC+ BR
Abbildung 38: Freiräume zur Luftkühlung (links: IP20, rechts: IP66)
￫
Die Frequenzumrichter können nebeneinander, ohne seitlichen
Abstand voneinander montiert werden.
DA1 Frequenzumrichter 01/16 MN04020005Z-DE www.eaton.com
≦ 30º
L1/L L2/N L3
a
a
7 8 9 10 11 12 13
14 15 16 17 18
U V W
3 Installation
3.3 Montage
b
0
REV FWD
a
OFF
PWR
ON
