3 Installation
3.6 Elektrische Installation
102
Tabelle 14: Durchführungsöffnungen (FS2, FS3)
Baugröße Steuerteil
FS2 2 x 21 mm
1 x 25,5 mm
FS3 2 x 21 mm
1 x 25,5 mm
￫
Achten Sie darauf, dass die Kabelverschraubung mindestens die
Schutzart IP66 aufweist.
Die EMV-Kabelverschraubung muss ordnungsgemäß geerdet werden –
beispielsweise über eine metallische Gegenmutter, die dann mit der
PE-Klemme verbunden wird..
1 2 3 4 5 6 7 8 9 10 11
⏚ L1/N L2/N L3 ⏚ U

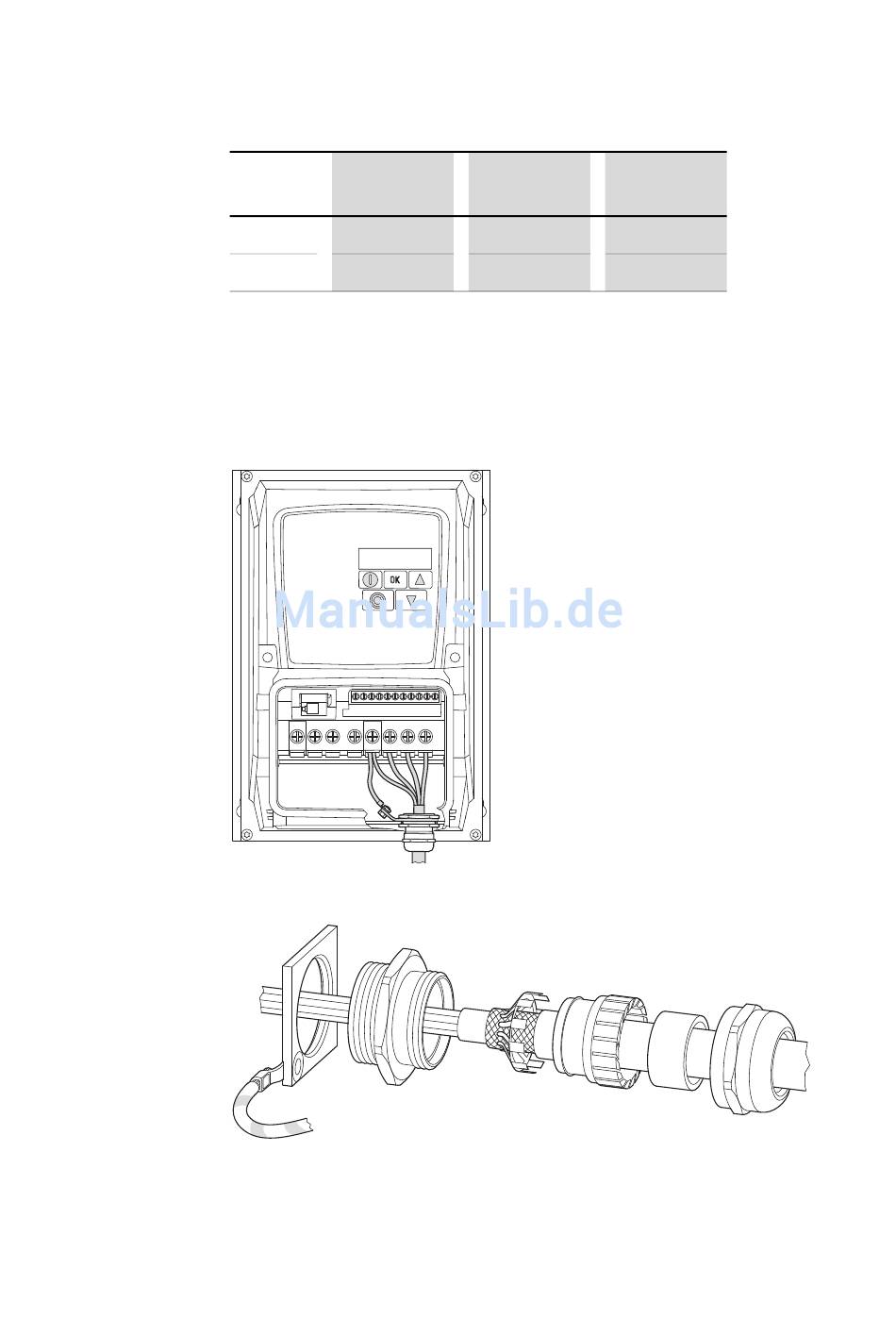

Abbildung 70: EMV-Kabelverschraubung erden (IP66)
Abbildung 71: Beispiel: Aufbau der EMV-Verschraubung
DA1 Frequenzumrichter 01/16 MN04020005Z-DE www.eaton.com
Leistungsteil
3 x 21 mm
1 x 21 mm
1 x 25,5 mm (offen)
V W
Metrische
Verschraubung
für Lochgröße
M20 bei 21 mm
M25 bei 25,5 mm
M20 bei 21 mm
M25 bei 25,5 mm
