3.3.3
Antenne
Antennenanschluss
•
Schließen Sie die Antennenleitung mit einem SMA-Stecker an der Gerätefront an.
B

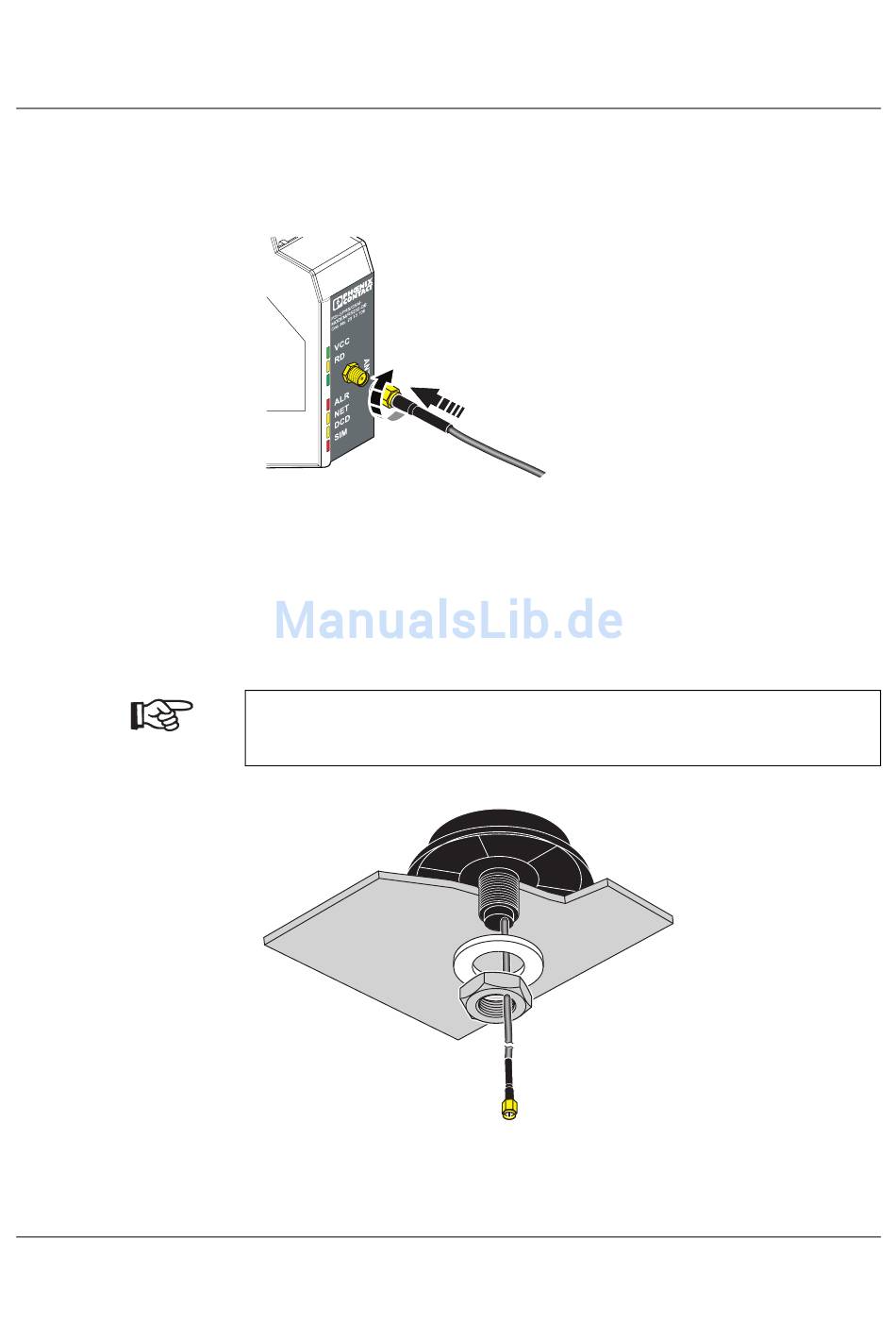

Bild 3-6
Antennenanschluss mit SMA-Stecker
Antenneninstallation
•
Wählen Sie eine Antennenposition mit guter Funknetzversorgung. Mit Hilfe der LED
„NET" können Sie die Empfangsqualität ermitteln.
•
Bei Verwendung der Antenne PSI-GSM-900/1800-ANT (Art.-Nr. 2708902) bohren Sie
ein Loch mit 16,5 mm Durchmesser in die Schaltschrankoberseite.
Beachten Sie bei der Montage:
–
Die Antenne hat einen Durchmesser von 76 mm und eine Höhe von 21 mm.
–
Die Kabellänge beträgt 2 Meter.
•
Befestigen Sie die Antenne mit der beiliegenden Scheibe und Mutter:
Bild 3-7
Installation der Antenne PSI-GSM-900/1800-ANT
A
103239A004
Hardware-Installation
102678A005
