Inhaltszusammenfassung für Phoenix Contact RS232-QB
- Seite 1 INTERFACE Anwenderhandbuch UM DE PSI-GPRS/GSM-MODEM/ RS232-QB Art.-Nr.: 2910402 GPRS/GSM-Modem...
- Seite 3 INTERFACE Anwenderhandbuch GPRS/GSM-Modem 06/2007 Bezeichnung: UM DE PSI-GPRS/GSM-MODEM/RS232-QB Revision: Art.-Nr.: 2910402 Dieses Handbuch ist gültig für: Bezeichnung Revision Art.-Nr. ≥ 00 PSI-GPRS/GSM-MODEM/RS232-QB 2708630 103239_00_de PHOENIX CONTACT...
- Seite 4 Anwendungsprogrammierer und Software-Ingenieure, die mit den ein- schlägigen Sicherheitskonzepten zur Automatisierungstechnik sowie den geltenden Normen und sonstigen Vorschriften vertraut sind. Für Fehlhandlungen und Schäden, die an Produkten von Phoenix Contact und Fremdpro- dukten durch Missachtung der Informationen dieses Handbuchs entstehen, übernimmt Phoenix Contact keine Haftung.
- Seite 5 Informationen und Inhalte korrekt und auf dem aktuellen Stand der Technik sind, können die Informationen technische Ungenauigkeiten und/oder Druckfehler enthalten. Die Phoenix Contact GmbH & Co. KG gibt keine Garantien in Bezug auf die Ge- nauigkeit und Richtigkeit der Informationen.
- Seite 6 Archivierung und Veränderung bedarf der schriftlichen Genehmigung der Firma Phoenix Contact. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung sind Phoenix Contact vorbehalten, soweit es sich um Software von Phoenix Contact handelt, die Technizität besitzt oder technischen Bezug hat.
-
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis GPRS/GSM-Modem PSI-GPRS/GSM-MODEM/RS232-QB ..........1-1 Kurzbeschreibung ....................1-1 Bestelldaten ....................... 1-2 Technische Daten ....................1-2 Schnellinstallation einer GPRS-Verbindung (virtuelle Standleitung) ........2-1 Hardware-Installation ..................2-1 Software-Installation...................2-1 2.2.1 Systemvoraussetzungen ..............2-1 2.2.2 Software-Installation ................2-2 Konfiguration einer Standleitung mit festen IP-Adressen über GPRS ....2-2 2.3.1 Konfiguration als Server ..............2-2 2.3.2... - Seite 8 PSI-GPRS/GSM-MODEM/RS232-QB Konfigurationshilfen ........................6-1 Programmierverbindung zu Steuerungen von Phoenix Contact ......6-1 Programmierverbindung zur Siemens S7 300/400 mit TeleService-Software ...................6-4 Stichwortverzeichnis....................... A-1 PHOENIX CONTACT 103239_00_de...
-
Seite 9: Gprs/Gsm-Modem Psi-Gprs/Gsm-Modem/Rs232-Qb

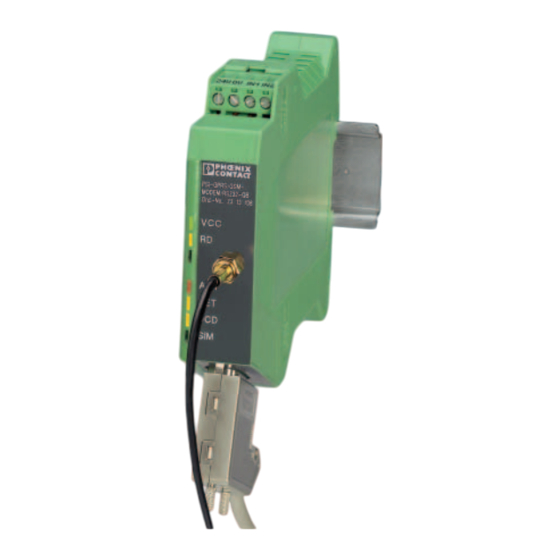

GPRS/GSM-Modem PSI-GPRS/GSM-MODEM/RS232-QB GPRS/GSM-Modem PSI-GPRS/GSM-MODEM/RS232-QB Kurzbeschreibung Das tragschienenmontable GPRS-Modem PSI-GPRS/GSM-MODEM/RS232-QB ist spe- ziell auf die industriellen Bedürfnisse der Prozessdatenerfassung, Fernwartung und Alar- mierung abgestimmt. Es ermöglicht über GSM-Verbindungen den weltweiten Zugriff auf Maschinen und Anlagen. Umfangreiche Sicherheitsfunktionen, wie z. B. einstellbare se- lektive Rufannahme, Verbindungsaufbau mit Passwort-Schutz, Call-Back-Funktion oder Firewall, verhindern den unautorisierten Zugriff. -
Seite 10: Bestelldaten
PSI-GPRS/GSM-MODEM/RS232-QB Bestelldaten Modem Beschreibung Artikel-Nr. GPRS/GSM-Modem, schienenmontabel, GSM + GPRS, PSI-GPRS/GSM-MODEM/RS232-QB 2708630 850 MHz/900 MHz/1800 MHz/1900 MHz, RS-232-Schnittstelle, Alarmein- und -ausgang, Versorgungsspannung 10 V DC ... 30 V DC Lieferumfang: Modem, CD mit Konfigurations-Software und Handbuch Zubehör Beschreibung Artikel-Nr. GSM-Dualband-Antenne mit Rundstrahl-... -
Seite 11: Schaltein- Und Ausgänge
GPRS/GSM-Modem PSI-GPRS/GSM-MODEM/RS232-QB Frequenzen 850 MHz, 900 MHz , 1800 MHz, 1900 MHz (EGSM) Sendeleistung 2 W bei 850 MHz und 900 MHz 1 W bei 1800 MHz und 1900 MHz SIM-Schnittstelle 3-Volt-SIM-Karte Übertragungsrate Automatische Anpassung DCE/DCE 300 Baud ... 14,4 kBaud 2400 Baud ... -
Seite 12: Allgemeine Daten
PSI-GPRS/GSM-MODEM/RS232-QB Allgemeine Daten CE-Konformität Gemäß R&TTE-Richtlinie 1999/5/EG Umgebungstemperaturbereich bei Betrieb -25 °C ... +60 °C Gehäuse ME 35 mit 5-poligem Buskontakt und Erdkontakt Material ABS-V0, grün Abmessungen (H x B x T) 99 x 22,5 x 114,5 mm Gerätegewicht 209 g Funktionserde Gehäusekontakt zur Tragschiene... -
Seite 13: Schnellinstallation Einer Gprs-Verbindung (Virtuelle Standleitung)
Die Schnellinstallation beschreibt ausschließlich eine einfache Standard-GPRS- Verbindung. Dafür benötigen Sie bei Ihrem Provider einen GPRS-Zugang mit festen IP- Adressen. Informationen erhalten Sie bei der PSI-Hotline von Phoenix Contact unter Tel. + 49 - (0) 52 35 - 3-19 89 0. -
Seite 14: Software-Installation
PSI-GPRS/GSM-MODEM/RS232-QB 2.2.2 Software-Installation Informationen zur Installation der Software PSI-MODEM-CONF finden Sie in Kapitel 4, „Software-Installation“. Konfiguration einer Standleitung mit festen IP-Adressen über GPRS Zum Aufbau einer GPRS-Verbindung muss ein Modem als Server und eines als Client konfiguriert sein. Der Client ist der Initiator und baut die Verbindung auf, während der Server die Verbindung annimmt. - Seite 15 Schnellinstallation einer GPRS-Verbindung (virtuelle Standleitung) Bild 2-1 Konfiguration als Server 103239_00_de PHOENIX CONTACT...
-
Seite 16: Konfiguration Als Client
PSI-GPRS/GSM-MODEM/RS232-QB 2.3.2 Konfiguration als Client • Verbinden Sie das zweite Modem mit der 24-V-Spannungsversorgung. • Verbinden Sie PC und Modem mit einem seriellen 1:1-Kabel. • Starten Sie die Konfigurations-Software PSI-MODEM-CONF. • Stellen Sie unter „Optionen... RS232“ die Schnittstelle auf 19200 Bit/s, 8 Datenbits, 1 Stopp-Bit und keine Parität ein. -
Seite 17: Verbindungsaufbau
Verbinden Sie beide Modems mit der 24-V-Spannungsversorgung. Nach kurzer Zeit verbinden sich die beiden Modems. Wenn die LED „DCD“ leuchtet, wurde die Verbindung erfolgreich aufgebaut. Über die beiden RS-232-Schnittstellen der Modems können jetzt Daten mit 19200 Bit/s übertragen werden. 103239_00_de PHOENIX CONTACT... - Seite 18 PSI-GPRS/GSM-MODEM/RS232-QB PHOENIX CONTACT 103239_00_de...
-
Seite 19: Hardware-Installation
Hardware-Installation Hardware-Installation Aufbau Abmessungen des Gehäuses 123,5 22,5 PSI-GPRS/GSM- MODEM/RS232-QB Ord.-No. 23 13 106 103239A007 Bild 3-1 Abmessungen des Gehäuses (in mm) Montieren und demontieren Sie die Module nur im spannungsfreien Zustand! • Montieren Sie das Modem auf eine 35-mm-EN-Tragschiene (siehe Bild 3-2). -
Seite 20: Bedienelemente
PSI-GPRS/GSM-MODEM/RS232-QB Bedienelemente PSI-GPRS/GSM- MODEM/RS232-QB Ord.-No. 23 13 106 103239A008 Bild 3-3 Bedienelemente Anschlussklemmen 24-V-Versorgung (10 V DC ... 30 V DC) 0-V-Versorgung (0 V) IN1 (Schalteingang 1 (10 V DC ... 30 V DC)) IN2 (Schalteingang 2 (10 V DC ... 30 V DC)) -
Seite 21: Elektrische Anschlüsse
Sicherheitstechnik in Betrieb zu nehmen, zu erden und zu kennzeichnen. Au- ßerdem sind die Personen mit allen Warnhinweisen und Instandhaltungsmaßnahmen dieses Schriftstückes vertraut. Bei Nichtbeachtung der Hinweise sind schwere Körperverletzungen und/oder Sachschä- den nicht auszuschließen. 103239_00_de PHOENIX CONTACT... -
Seite 22: Blockschaltbild
PSI-GPRS/GSM-MODEM/RS232-QB 3.3.1 Blockschaltbild COMBICON 24 V 24 V D-SUB9 EEPROM 1 DCD µC Engine 103239A010 Bild 3-4 Blockschaltbild PHOENIX CONTACT 103239_00_de... -
Seite 23: Rs-232-Schnittstelle
Minimalkonfiguration In der Minimalkonfiguration benötigen Sie nur eine Verbindung von TxD, RxD und GND (Software-Handshake). Ausnahme ist das 3964R-Protokoll bei Phoenix Contact-Anschaltbaugruppen. Hier wer- den ebenfalls nur TxD, RxD und GND verbunden, aber es wird kein Handshake-Protokoll angewählt. Das Modem darf nur an Geräte angeschlossen werden, die die Bedingungen der EN 60950 (Sicherheit von Einrichtungen der Informationstechnik) erfüllen. -
Seite 24: Bezeichnung
PSI-GPRS/GSM-MODEM/RS232-QB PC / SPS Modem max. D-SUB D-SUB 15 m 102678A003 Bild 3-5 RS-232-Schnittstelle Tabelle 3-1 Bedeutung der Anschlussbezeichnungen Bezeichnung Bedeutung DCD (Data Carrier Detect) Datenträger erkannt, Verbindung hergestellt TxD (Transmit Data) Sendedaten (auf PC, SPS... bezogen) RxD (Receive Data) Empfangsdaten (auf PC, SPS... -
Seite 25: Antenne
Die Antenne hat einen Durchmesser von 76 mm und eine Höhe von 21 mm. – Die Kabellänge beträgt 2 Meter. • Befestigen Sie die Antenne mit der beiliegenden Scheibe und Mutter: 102678A005 Bild 3-7 Installation der Antenne PSI-GSM-900/1800-ANT 103239_00_de PHOENIX CONTACT... -
Seite 26: Sim-Karte
PSI-GPRS/GSM-MODEM/RS232-QB 3.3.4 SIM-Karte Schalten Sie das Gerät spannungslos, bevor Sie die SIM-Karte wechseln! Das Gerät unterstützt nur 3-Volt-SIM-Karten. Bei älteren SIM-Karten wenden Sie sich bitte an Ihren GSM-Dienstanbieter. Gehäuse öffnen • Öffnen Sie das Gehäuse, um an den innenliegenden SIM-Kartenhalter zu gelangen. - Seite 27 Die meisten Provider bieten kombinierte Daten- und Sprachverträge an. Hierzu werden für eine SIM-Karte verschiedene Rufnummern für Daten und Sprache vergeben. Prepaid- Karten für eingehende Datenverbindungen sind meist nicht verfügbar. GPRS-Optionen werden in der Regel für alle Karten angeboten. 103239_00_de PHOENIX CONTACT...
-
Seite 28: Versorgungsspannung
PSI-GPRS/GSM-MODEM/RS232-QB 3.3.5 Versorgungsspannung Das PSI-GPRS/GSM-MODEM/RS232-QB ist ausschließlich für den Betrieb mit Sicher- heitskleinspannung (SELV) nach IEC 60950 / EN 60950 / VDE 0805 ausgelegt. Die Versorgungsspannung darf 10 V DC bis 30 V DC betragen. Schließen Sie die 24-V-Versorgungsspannung an der steckbaren Schraubklemme an den Anschlusspunkten „24V“... -
Seite 29: Software-Installation
Eventuelle Meldungen, dass die Software keine digitale Signatur von Microsoft besitzt oder den Windows-Logo-Test nicht bestanden hat, bestätigen Sie bitte mit „Installation fortsetzen“. Die Funktion der Software und Ihres Computers wird dadurch in keiner Wei- se beeinträchtigt. 103239_00_de PHOENIX CONTACT... -
Seite 30: Konfigurations-Software Psi-Modem-Conf
Konfigurations-Software PSI-MODEM-CONF Die Software PSI-MODEM-CONF dient zur Konfiguration des GSM-Modems PSI-GPRS/GSM-MODEM/RS232-QB. Ihr Modem verfügt über mehr Funktionen, als in der Konfigurations-Software abgebildet werden können. Zur Nutzung dieser Funktionen kön- nen Sie in dem Feld „zus. Einstellungen (AT)“ (siehe Seite 4-17) weitere AT-Befehle ein- geben. -
Seite 31: Installationsverzeichnis Auswählen
Lesen Sie sich den Software-Lizenzvertrag genau durch und akzeptieren Sie mit „Yes“. Nun haben Sie die Möglichkeit, ein Installationsverzeichnis zu wählen. Die Voreinstellung ist „C:\Programme\PSI-MODEM-CONF“. Installationsverzeichnis auswählen • Geben Sie gegebenenfalls ein anderes Verzeichnis an und klicken Sie auf „Next“. 103239_00_de PHOENIX CONTACT... - Seite 32 PSI-GPRS/GSM-MODEM/RS232-QB Verknüpfungen auswählen • Für eine vollständige Installation lassen Sie beide Markierungen auf „Yes“. • Wenn Sie keine Verknüpfungen auf dem Desktop oder im Startmenü (Quick Launch Toolbar) erzeugen möchten, wählen Sie „No“ aus. • Klicken Sie auf „Next“. Kopiervorgang starten •...
- Seite 33 Software-Installation Installation beenden • Schließen Sie das Installationsfenster, indem Sie auf „Finish“ klicken. 103239_00_de PHOENIX CONTACT...
-
Seite 34: Bedienung
PSI-GPRS/GSM-MODEM/RS232-QB 4.2.2 Bedienung Nach der Installation finden Sie auf dem Desktop Ihres Computers folgende Verknüpfung: Software starten • Doppelklicken Sie auf dieses Icon, um die Konfigurations-Software PSI-MODEM-CONF zu starten. Bild 4-1 Konfigurations-Software PSI-MODEM-CONF PHOENIX CONTACT 103239_00_de... -
Seite 35: Schnittstelle Konfigurieren
Wählen Sie die Schnittstelle, an die das Modem angeschlossen ist. • Verwenden Sie für die Datenverbindung folgende Einstellungen: – Baud-Rate: 19200, Parität: NONE (keine), Datenbits: 8, Stopp-Bits: 1 Das Ändern der Baud-Rate ist nur über AT-Befehle möglich (siehe Kapitel 5). 103239_00_de PHOENIX CONTACT... - Seite 36 PSI-GPRS/GSM-MODEM/RS232-QB • Bestätigen Sie mit „OK“, um die Einstellungen zu übernehmen. • Klicken Sie auf den Button „Read“, um die Daten aus dem angeschlossenen Modem auszulesen. Die Software zeigt Ihnen in der Statusleiste Typ und Version der Firmware sowie die Seri- ennummer des Modems an.
- Seite 37 Klicken Sie auf den Button „Write“, um die Einstellungen zum Modem zu übertragen. • Aktivieren Sie zum Absenden der SMS-Nachricht den Schalteingang 1 des Modems (siehe Kapitel „Schalteingänge“ auf Seite 3-10). Fax- und SMS-Versand können auch gleichzeitig ausgewählt werden. 103239_00_de PHOENIX CONTACT...
- Seite 38 PSI-GPRS/GSM-MODEM/RS232-QB • Markieren Sie das Kästchen „Fax“, um die Fax-Funktion zu aktivieren. • Tragen Sie die Telefonnummer des Fax-Empfängers in das weiße Feld „Nummer“ ein. • Schreiben Sie den Nachrichtentext in das Feld „FAX-Nachricht“. Dieser darf bis zu 160 Zeichen lang sein.
-
Seite 39: Funktionsweise
Das Modem reagiert auf eine positive Flanke am lokalen Eingang mit einer SMS an die Gegenstelle und dem Setzen des Ausgangs an der Gegenstelle. Ein Rücksetzen dieses Ausgangs erfolgt über einen AT-Befehl (lokal oder fern), eine SMS oder dem kurzzeitigen Unterbrechen der Versorgungsspannung. 4-11 103239_00_de PHOENIX CONTACT... - Seite 40 PSI-GPRS/GSM-MODEM/RS232-QB Meldung • Markieren Sie das Kästchen „Meldung“, um die Meldungs-Funktion zu aktivieren. Die Meldungen werden anschließend an die RS-232-Schnittstelle ausgegeben. • Klicken Sie auf den Button „Write“, um die Einstellungen zum Modem zu übertragen. Eingang 2 Die Konfiguration des zweiten Schalteingangs erfolgt nach Auswahl der Karteikarte „Eingang 2“...
-
Seite 41: Werkseinstellung
Klicken Sie hierzu auf den Button „Werkseinstellung“. Mit dem Setzen des Modems auf die Werkseinstellung werden sämtliche Passwörter und Telefonnummern gelöscht. Dateifunktionen Startet eine neue Projektdatei mit den Standardeinstellungen. Öffnet eine gespeicherte Projektdatei. Speichert die aktuellen Einstellungen. 4-13 103239_00_de PHOENIX CONTACT... - Seite 42 PSI-GPRS/GSM-MODEM/RS232-QB GSM+GPRS-Konfiguration • Klicken Sie auf den Button „Einstellungen“. Das Fenster „GSM+GPRS-Konfiguration“ wird geöffnet. Bild 4-3 Fenster „GSM+GPRS-Konfiguration“ 4-14 PHOENIX CONTACT 103239_00_de...
- Seite 43 Sie in Kapitel „Modemrückmeldungen“ auf Seite 5-21. auto. Rufannahme Mit der automatischen Rufannahme legen Sie die Anzahl der Klingelzeichen fest, nach den Ihr Modem eingehende Anrufe automatisch beantwortet. Die automatische Rufannahme ist im Auslieferungszustand ausgeschaltet. 4-15 103239_00_de PHOENIX CONTACT...
-
Seite 44: Beispiele
Für den Empfang von SMS-Nachrichten muss dieses Merkmal vom SMS-Provider unterstützt und freigeschaltet sein. Im Steuermodus kann das PSI-GPRS/GSM-MODEM/RS232-QB über SMS-Nachrichten gesteuert werden. Sie können z. B. durch Senden einer SMS-Nachricht an das Modem den Ausgang aktivieren, den Alarm zurücksetzen oder sich den Status des Modems zu- senden lassen. -
Seite 45: Telefonbuch
In den Speicherplätzen 1 bis 10 können Sie zehn Telefonnummern abspeichern. Service-Nr. Fax Die Nummer für den Fax-Service Ihres Providers muss im Speicher des Modems abgelegt werden T-Mobile = 99 Vodafone = 99 E-plus = 1551 O2 = 329 4-17 103239_00_de PHOENIX CONTACT... -
Seite 46: Remote-Einwahl
Speicherplätze Caller-ID 1 und Caller-ID 2 vorgesehen. Wenn in diesem Speicher Nummern abgelegt sind und die selektive Rufannahme aktiviert ist, prüft das PSI-GPRS/GSM-MODEM/RS232-QB bei jedem Anruf, ob eine der gespei- cherten Nummern anruft. In diesem Fall nimmt das Modem den Anruf an und baut eine Verbindung auf, unabhängig davon, wie die automatische Rufannahme eingestellt ist. -
Seite 47: Gprs-Einstellungen
Unter „Adr. Gegenstelle“ tragen Sie die IP-Adresse der Gegenstelle (des Servers) ein, z. B. 178.104.112.4. Alternativ können Sie auch eine URL eingeben, z. B. test.dyndns.org. • Klicken Sie auf den Button „Write“, um die Einstellungen zum Modem zu übertragen, nachdem Sie alle Einstellungen eingegeben haben. 4-19 103239_00_de PHOENIX CONTACT... - Seite 48 PSI-GPRS/GSM-MODEM/RS232-QB 4-20 PHOENIX CONTACT 103239_00_de...
-
Seite 49: At-Befehle
Wenn Sie bei der Befehlseingabe einen Fehler machen, können Sie ihn mit der Back- space-Taste korrigieren. Ein Druck auf die Backspace-Taste löscht das zuletzt eingege- bene Zeichen. Das AT am Anfang der Befehlszeile wird allerdings nicht gelöscht. 103239_00_de PHOENIX CONTACT... -
Seite 50: Befehlsbeschreibungen
PSI-GPRS/GSM-MODEM/RS232-QB Befehlsbeschreibungen Attention-Zeichenfolge AT ist die „Vorsilbe“ einer Befehlszeile und muss am Anfang jeder Befehlszeile eingege- ben werden (außer beim Befehl A/ oder bei der Escape-Zeichenfolge +++). Die Attention- Zeichen übermitteln Ihrem Modem die Übertragungsgeschwindigkeit, das Zeichenformat und die Parität Ihres Computers oder Terminals. - Seite 51 Ihr Modem gibt Antworten auf Ihrem Bildschirm aus (siehe Kapitel „Modemrückmeldun- gen“ auf Seite 5-21). Ausgabe von numerischen Rückmeldungen. Diese Option wird verwendet, wenn Ihr Software-Paket oder Ihre SPS nur mit numerischen Rückmeldungen umge- hen kann. (Voreinstellung) Ausgabe von Wort-Rückmeldungen. 103239_00_de PHOENIX CONTACT...
-
Seite 52: Rückmeldungseinstellungen
PSI-GPRS/GSM-MODEM/RS232-QB Rückmeldungseinstellungen Mit dem Befehl X können Sie kontrollieren, wie Ihr Modem auf bestimmte Bedingungen re- agiert. Es gibt fünf verschiedene Befehlssätze für Antworten: Hayes-Smartmodem 300-kompatible Antworten/Blindwahl (Nebenstelle) wie X0 plus alle CONNECT-Antworten/Blindwahl (Nebenstelle) wie X1 plus Erkennung von Freizeichen/Wählton (Amtsleitung) - Seite 53 &W1 Speichern der aktiven Einstellungen als Konfigurations-Profils 1. &Y Wahl des aktiven Profils Der Befehl &Y bestimmt, welches gespeicherte Profil beim Einschalten oder Zurücksetzen des Modems geladen wird. &Y0 (Voreinstellung) Verwendung von Konfigurations-Profil 0. &Y1 Verwendung von Konfigurations-Profil 1. 103239_00_de PHOENIX CONTACT...
- Seite 54 PSI-GPRS/GSM-MODEM/RS232-QB &Zn=x Speichern einer Telefonnummer im Permanentspeicher Der Befehl &Zn=x speichert eine Telefonnummer x (maximal 36 Stellen) im Permanent- speicher des Modems. Ihr Modem kann bis zu 10 Telefonnummern speichern (n = 0 bis 10). Caller-ID %G0 Ausschalten der Caller-ID-Funktion %G1 Aktivieren der Caller-ID-Ausgabe.
- Seite 55 Mit +CLIP wird die Calling Line Identification Presentation (Rufnummeranzeige) ein- oder ausgeschaltet. Ankommende Anrufe erhalten zusätzlich folgende Meldung: +CLIP: „Rufnummer“, „Type“ Falls die Rufnummer die internationale Vorwahl „+“ enthält, ist „Type“ = 145. Falls nicht, ist „Type“ = 129. 103239_00_de PHOENIX CONTACT...
- Seite 56 PSI-GPRS/GSM-MODEM/RS232-QB +CPIN? Lesen der PIN-Code-Authentifikation Mit +CPIN? können Sie die den Status der PIN-Code-Authentifikation lesen. Ready Der PIN-Code wurde bereits korrekt eingegeben. SIM PIN Geben Sie den PIN-Code ein. SIM PUK Der PIN-Code wurde dreimal falsch eingegeben. Geben Sie den 8-stelligen PUK-Code ein.
-
Seite 57: Netzwerkstatus
Ihr Modem einen Anruf ohne Zusatzinformationen interpretiert. +CSNS=0 Sprache: Jeder Anruf ohne Zusatzinformation wird als Sprachanruf interpretiert. +CSNS=2 Fax: Jeder Anruf ohne Zusatzinformation wird als Faxanruf interpretiert. +CSNS=4 Daten: Jeder Anruf ohne Zusatzinformation wird als Datenanruf interpretiert. +CSNS? Abfrage 103239_00_de PHOENIX CONTACT... -
Seite 58: Signalqualität
PSI-GPRS/GSM-MODEM/RS232-QB +CSQ Signalqualität Der Befehl +CSQ fragt die Signalqualität ab. Rückmeldung: +CSQ: „Signalstärke“, „Bitfehlerrate“ Signalstärke -113 dBm oder weniger -111 dBm 2...30 -109 dBm ... -53 dBm -51 dBm oder mehr unbekannt oder nicht messbar Bitfehlerrate < 0,2 % 0,2 % ... 0,4 % 0,4 % ... - Seite 59 115200 Bit/s $ADDR Adresse der Gegenstelle Diese Einstellung wird nur benötigt, wenn Ihr Modem sich im GPRS-Modus „Client“ befin- det. Hier tragen Sie die IP-Adresse der Gegenstelle (des Servers) oder eine URL ein. Beispiel: AT$ADDR=178.104.112.4 AT$ADDR=test.dyndns.org 5-11 103239_00_de PHOENIX CONTACT...
- Seite 60 PSI-GPRS/GSM-MODEM/RS232-QB $ALRR Auslesen der Alarmfunktionen der Eingänge AT$ALRR=„input“ input Alarmeingang 1 Alarmeingang 2 Antwort: $ALRW: „input“,“msg“, „sms“, „fax“, „out“, „timer“ input Alarmeingang 1 Alarmeingang 2 Das Betätigen des Alarmeingangs wird nicht gemeldet. Das Betätigen des Alarmeingangs wird auf der RS-232-Schnittstelle gemeldet.
- Seite 61 Beim Betätigen des Alarmeingangs wird keine Fax-Nachricht versendet. Beim Betätigen des Alarmeingangs wird eine Fax-Nachricht versendet. Beim Betätigen des Alarmeingangs wird kein Ausgang gesetzt. Beim Betätigen des Alarmeingangs wird der Ausgang an der Gegenstelle ge- setzt. 5-13 103239_00_de PHOENIX CONTACT...
- Seite 62 PSI-GPRS/GSM-MODEM/RS232-QB timer Das automatische Rücksetzen des Alarmeingangs ist deaktiviert. 1...255 Das automatische Rücksetzen des Alarmeingangs erfolgt nach der eingegebe- nen Zeit in Minuten. Bitte beachten Sie, dass das Modem bis zu vier Mal versucht, eine Alarmmeldung zu verschicken. Dieser Vorgang kann bis zu 15 Minuten dauern. Falls z. B. eine Zeit von nur 5 Minuten eingeben wird, kann das Modem im Fehlerfall nicht alle vier Versuche aus- schöpfen.
- Seite 63 AT-Befehls AT#SKTD (siehe Seite 5-18). Keine GPRS-Verbindung Nur GPRS-Kontext GPRS-Server GPRS-Client Automatische Wählverbindung (CSD). Das Modem wählt die Telefonnummer aus dem Speicher &Z0. $OUTR Abfrage der gespeicherten Konfiguration für Fernschaltung des Ausgangs AT$OUT=„input“ input Alarmeingang 1 Alarmeingang 2 5-15 103239_00_de PHOENIX CONTACT...
- Seite 64 PSI-GPRS/GSM-MODEM/RS232-QB $OUTW Konfiguration der Fernschaltung des Ausgangs AT$OUTW=„input“, „number“, „pass“ input Alarmeingang 1 Alarmeingang 2 number Geben Sie hier die Telefonnummer der Gegenstelle ein. pass Geben Sie hier das Passwort ein. Sobald der entsprechende Alarmeingang aktiviert wird, setzt das Modem den Ausgang an der Gegenstelle.
- Seite 65 Antwort: $SOCK: a,b idle (unbeschäftigt) GPRS-Kontext deaktiviert APN-Setup OK User-Setup OK Passwort-Setup OK GPRS-Kontext aktiviert Verbindungs-Time-out OK Daten-Time-out OK Firewall OK Verbindung ist nicht aktiv GPRS-Kontext aktiv GPRS-Server wartet auf Verbindung GPRS-Client-Verbindung aktiv CSD (Wählverbindung) aktiv 5-17 103239_00_de PHOENIX CONTACT...
- Seite 66 PSI-GPRS/GSM-MODEM/RS232-QB $USER Benutzer-ID Hier geben Sie Ihre Benutzer-ID ein. Beispiel: AT$USER=mmustermann@phoenixcontact.com #SKTD Socket Dial Wenn Ihr Modem variabel zu verschiedenen IP-Adressen eine Verbindung aufbauen soll, verwenden Sie den AT-Befehl AT#SKTD. Hierzu muss sich das Modem im Modus „GPRS=1“ befinden (siehe Befehl AT$GPRS auf Seite 5-15).
-
Seite 67: S-Register
Sie eine Befehlszeile und veranlassen Ihr Modem, diese Zeile auszuführen. Au- ßerdem erscheint dieses Zeichen nach der Antwort, die Ihnen Ihr Modem übermittelt. Voreinstellung: 13 (Es ist ein beliebiger ASCII-Wert zwischen 0 und 127 möglich. Dies ist eventuell nötig, falls Sie ein nicht standardisiertes Gerät besitzen.) 5-19 103239_00_de PHOENIX CONTACT... -
Seite 68: Backspace-Zeichen
PSI-GPRS/GSM-MODEM/RS232-QB Zeilenvorschub Register S4 bestimmt den ASCII-Wert des Zeilenvorschub-Zeichens. Ihr Modem sendet das Zeichen für den Zeilenvorschub nach einem Carriage-Return-Zeichen. Wenn Sie einen Zeilenvorschub verhindern möchten, setzen Sie den Wert in diesem Register auf Null. Es ist jedoch nicht möglich, ein Zeilenvorschub-Zeichen zu deaktivieren. -
Seite 69: Modemrückmeldungen
Trägersignal des angewählten Modems wurde verlo- ren oder nicht innerhalb der durch Register S7 vorge- gebenen Zeit erkannt. ERROR Fehler in Ihrer Befehlszeile entdeckt. NO DIALTONE Keinen Wählton erkannt. BUSY Besetzt-Zeichen erhalten. NO ANSWER Gegenstelle antwortet nicht. 5-21 103239_00_de PHOENIX CONTACT... - Seite 70 PSI-GPRS/GSM-MODEM/RS232-QB 5-22 PHOENIX CONTACT 103239_00_de...
-
Seite 71: Konfigurationshilfen
Konfigurationshilfen Konfigurationshilfen Programmierverbindung zu Steuerungen von Phoenix Contact Wenn Sie das Modem mit Steuerungen von Phoenix Contact verwenden möchten, benö- tigen Sie ein dreiadriges Nullmodemkabel mit der folgenden Pinbelegung: Modem Steuerung Pin 2 Pin 3 Pin 3 Pin 2 Pin 5 Pin 5 Es dürfen keine weiteren Pins als 2, 3 und 5 verwendet werden. -
Seite 72: Funktion
Wählen Sie eine Verbindung zu COM1 (oder COM2) mit den folgenden Schnittstellen- einstellungen: – 9600 Bit/s – 8 Datenbits – gerade Parität – 1 Stopp-Bit – keine Fluss-Steuerung Das Modem muss für die Verbindung mit Steuerungen von Phoenix Contact folgender- maßen konfiguriert sein: AT-Befehl Funktion AT&F Werkseinstellung ATS0=1 Automatische Rufannahme AT&D0... - Seite 73 Stellen Sie am PC und an der Steuerung Zvz und Qvz auf 7000 ms ein. Hierzu wird am PC ein Eintrag in der Registry vorgenommen und in der Steuerung wird ein Zusatz in der Projektdatei programmiert (siehe Anwenderhandbuch für die jeweilige Steuerung unter www.download.phoenixcontact.de). 103239_00_de PHOENIX CONTACT...
-
Seite 74: Programmierverbindung Zur Siemens S7 300/400 Mit Teleservice-Software
PSI-GPRS/GSM-MODEM/RS232-QB Programmierverbindung zur Siemens S7 300/400 mit TeleService-Software Zur Verbindung zwischen dem PSI-GPRS/GSM-MODEM/RS232-QB und der Siemens- MPI-Schnittstelle wird ein TS-Adapter benötigt (Siemens-Teilenummer: 6ES7 972 - 0CA34-0XA0). Die Programmierverbindung wird mit der Siemens- TeleService-Software aufgebaut. Zur Verbindung des Modems mit dem TS-Adapter benötigen Sie ein Modemkabel (1:1) mit... - Seite 75 Rückmeldungen ein Datenflusskontrolle: Hardware (RTS/CTS) Wortrückmeldungen &C1 DCD, wenn Träger erkannt S0=1 Automatische Rufannahme nach einmaligen Klingeln • Geben Sie für die Abwahl den Befehl +++ATH ein (Standard für Modem und TS-Adapter). Als Übertragungsgeschwindigkeit sind 19200 Bit/s voreingestellt. 103239_00_de PHOENIX CONTACT...
- Seite 76 PSI-GPRS/GSM-MODEM/RS232-QB PHOENIX CONTACT 103239_00_de...
-
