Hardware-Installation
103239_00_de
3.1
Aufbau

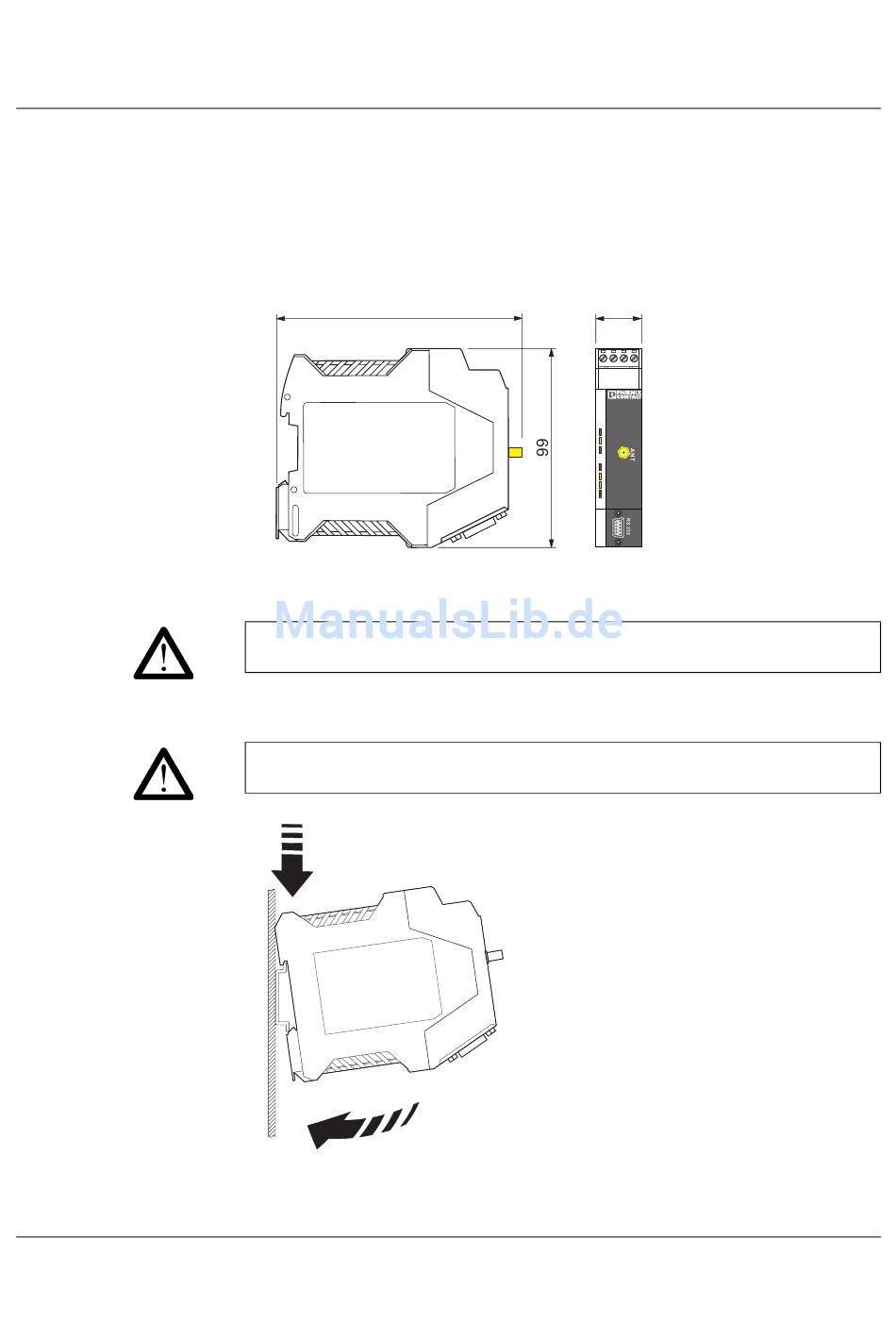

Abmessungen des Gehäuses
123,5
Bild 3-1
Abmessungen des Gehäuses (in mm)
Montieren und demontieren Sie die Module nur im spannungsfreien Zustand!
•
Montieren Sie das Modem auf eine 35-mm-EN-Tragschiene (siehe Bild 3-2).
Die Tragschiene muss für eine sichere Funktion mit PE verbunden werden.
Bild 3-2
Montage
22,5
PSI-GPRS/GSM-
MODEM/RS232-QB
Ord.-No. 23 13 106
VCC
RD
ALR
NET
DCD
SIM
102678A002
Hardware-Installation
103239A007
3-1
PHOENIX CONTACT
