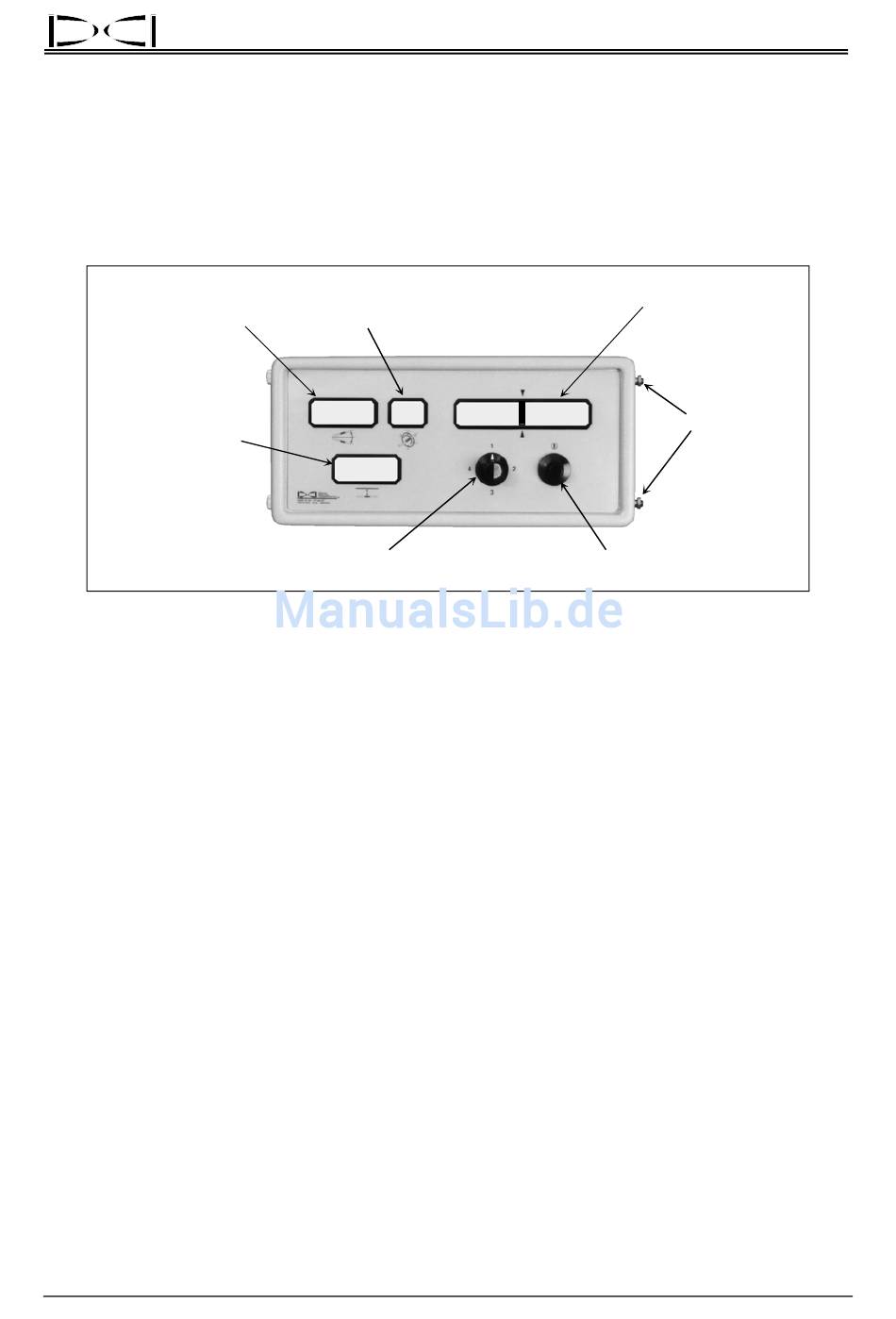

Das DigiTrak Fernanzeigegerät wird normalerweise so positioniert, daß es für das Bohrpersonal gut
sichtbar ist.
Die Fernanzeige zeigt mittels Telemetrie einige der vom Empfänger angezeigten
Informationen an. Sie kann außerdem zur Fernsteuerung eingesetzt werden, wenn das Gelände nicht
begehbar ist. Die linke Seite der Fernanzeige ist mit der Empfängeranzeige identisch. Das längliche
Fenster rechts oben dient der Fernsteuerung (siehe unten).
Die Fernanzeige zeigt dem Bohrpersonal Neigung, Drehung, Tiefe, Temperatur, Batteriestatus und
vorausberechnete Tiefe des Senders an. Die Signalstärke und die Vorzeichen-Symbole („+/–") werden
nicht angezeigt.
Um Signale an die Fernanzeige senden zu können, muß der Empfänger für Fernübertragung ausgerüstet
sein.
Geeignete Empfänger sind mit einem großen orangefarbenen Pfeil unterhalb des
Batteriefachdeckels gekennzeichnet. Alle Empfänger können von DCI für Fernübertragung nachgerüstet
werden.
Der
maximale
Störsignalbedingungen und topographischen Gegebenheiten bis zu 1220 m betragen.
Zur Kommunikation zwischen Empfänger und Fernanzeige verwendet das DigiTrak System
Hochfrequenz-Telemetrie.
®
DigiTrak
Mark III Bedienungsanleitung
C
I
ONTROL
NCORPORATED
Fernanzeigesystem
Drehung oder
Temperatur
I 5
8
~
I I 8
Kanalschalter
Fernanzeige
Abstand
zwischen
An/Aus-Schalter
Empfänger
und
Fernanzeige
Fenster für
Fernsteuerung
Befestigungs-
schrauben
für DataLog-
Modul
kann
je
nach
