Empfänger
Auslöser losgelassen – Wenn der Auslöser losgelassen wird; zeigen die
Anzeigefenster Neigung, Drehung und Distanz/Tiefe des Senders an.
Neigung – Zahlen zwischen 0% und ±100% zeigen die Neigung des Senders
+%
relativ zur Horizontalen an; 100% entspricht einem Winkel von 45° (Fenster oben
- %
links, Auslöser losgelassen).
12
Drehung – Zahlen zwischen 1 und 12 zeigen die Drehung des Sender an (1 „Uhr"
9
3
bis 12 „Uhr") (Fenster oben links, Auslöser losgelassen).
6
x
Tiefe – Bei losgelassenem Auslöser zeigt das untere Fenster die Tiefe oder
schräge Distanz des Sender relativ zum Boden an.
Auslöser gedrückt – Bei gedrücktem Auslöser zeigen die Anzeigefenster
Signalstärke, Sendertemperatur und vorausberechnete Tiefe an, vorausgesetzt der
Bediener befindet sich am FNLP.
Signalstärke – Zahlen zwischen 0 und 999 zeigen die Stärke des Sendersignals
an (Fenster oben links, Auslöser gedrückt).
Sendertemperatur – Temperatur des Sender in °C (Fenster oben rechts, Auslöser
o
C
gedrückt).
x
Vorausberechnete Tiefe – Im unteren Fenster wird bei gedrücktem Auslöser die
+/ –
FNLP
vorausberechnete Tiefe des Senders am FNLP angezeigt. Der Empfänger muß
sich am FNLP befinden.
Auf der Vorderseite des Empfänger befindet sich eine Kurzfassung der Bedienungsanleitung zur
Bezugnahme vor Ort, sowie die Telefonnummer von DCI für Hilfestellung bei der Fehlersuche. Unter dem
Haltegriff befindet sich ein Aufkleber mit Angaben zur Umrechnung von Temperatur und Distanz. Die
Seriennummer befindet sich auf der Rückseite des Geräts unterhalb des Batteriefachs. Vor der Nummer
ist entweder DR oder DRR (für „DigiTrak Receiver" bzw. „DigiTrak Remote Receiver") angegeben.
Befindet sich unter der Seriennummer ein orangefarbener Pfeil, so handelt es sich um einen Empfänger
mit Fernfunktion, der in der Lage ist, Signale an die Fernanzeige am Bohrgerät zu senden.
Empfänger können für Fernfunktion nachgerüstet werden. Empfänger vom Typ Mark III (Seriennummer
höher als 4676) sind mit einer beleuchteten Anzeige für schlechte Sichtverhältnisse ausgestattet. Alle
Empfänger können mit einer beleuchteten Anzeige nachgerüstet werden.
Wie Computer benötigen auch DigiTrak-Geräte Firmware. Die Firmware bestimmt, auf welche Weise das
Gerät Informationen vermittelt. Im Lauf der Zeit wird die Firmware geändert und aktualisiert, um neuen
Systemfunktionen gerecht zu werden. Zur Aktualisierung älterer Systeme sind neue Firmware-Versionen
erhältlich. Dies muß aber von DCI durchgeführt werden. Siehe Abschnitt „Bestimmung der Firmware-
Version" in den Kapiteln „Empfänger" und „Fernanzeige", um festzustellen, welche Firmware-Version in
Ihrem Gerät installiert ist.
Alle Empfänger vom Typ Mark III sind in der Lage, einen Selbsttest zur Funktionsüberprüfung
durchzuführen.
DCI empfiehlt, diesen Selbsttest täglich vor Ortungsbeginn durchzuführen (siehe
Abschnitt „Selbsttest für Mark III Empfänger" im Kapitel „Funktionsprüfungen").
WICHTIG: Der Empfänger ist so ausgelegt, daß er sich beim bequemen Halten selbst waagrecht
ausrichtet. Waagrechte Ausrichtung des Empfänger ist für präzise Ortung entscheidend.
6

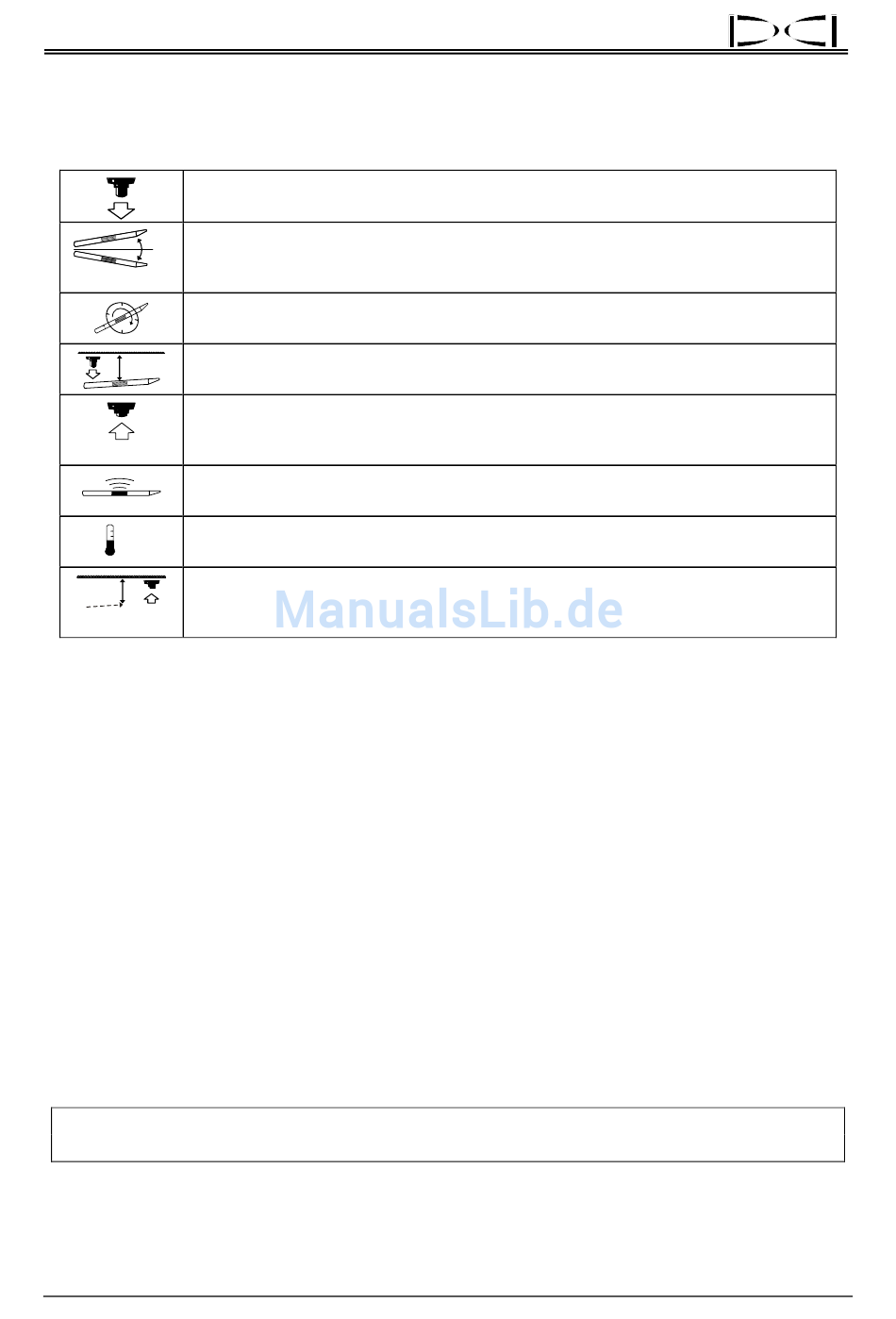

Anzeigefenstersymbole
®
DigiTrak
Mark III Bedienungsanleitung
®
