Sender
Batterien
Antenne
Indexschlitz
Vorne
Hinten

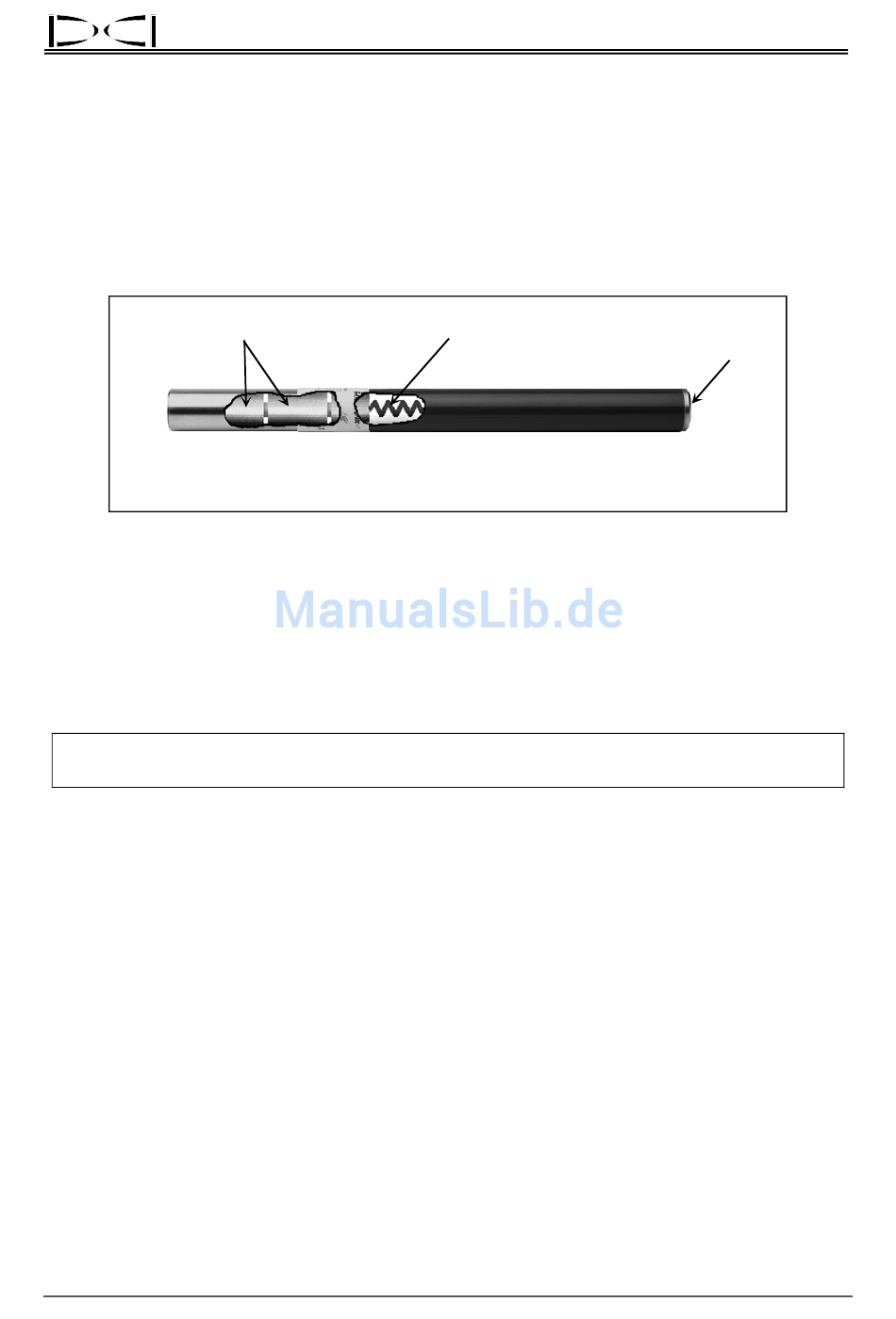

DigiTrak Sender
Der Sender (auch als Sonde, Bake oder Fühler bezeichnet) ist ein Gerät, das elektromagnetische
Hochfrequenzsignale abgibt. Er sitzt im Bohrkopfgehäuse und sendet Informationen über seine Lage,
Position und Richtung. Die vom Sender abgegebenen Signale werden vom Empfänger abgehört und für
die Darstellung der Informationen in den drei Anzeigefenstern umgewandelt. Die Reichweite des Senders
ist je nach Typ unterschiedlich. Für weitere Informationen siehe Tabelle mit technischen Daten zum
DigiTrak Sender am Ende dieses Kapitels.
HINWEIS: Die Reichweite der Kombination aus Sender und DCI-Empfänger hängt von den vor Ort
vorliegenden Störsignalen ab. Je stärker die Störung, desto geringer die Reichweite.
Funktionsweise des Senders
Der Sender gibt zwei Arten von Signalen mit einer Frequenz von ca. 33 kHz ab. Das erste Signal gibt
Auskunft über die Tiefe oder die Signalstärke. Das zweite Signal enthält Informationen über Neigung,
Drehung, Batteriezustand und Temperatur. Das Signal für Neigung/Drehung hat eine größere Bandbreite
als das Signal für Tiefe und kann gelegentlich stärker von Störungen betroffen sein.
Für weitere
Informationen über Störungen und Sendersignalunterbrechungen siehe Kapitel „Signalstörungen",
insbesondere Abschnitt „Elektrische Störungen/Rauschüberprüfung", und „Fehlersuche".
Bei losgelassenem Auslöser ist zu überprüfen, ob der Sender angemessene Informationen bezüglich
Neigung und Drehung an den Empfänger sendet. Im Fenster links oben am Empfänger blinkt das Tilde-
Symbol („~") alle 2,5 Sekunden. Es ist solange zu warten, bis in zwei aufeinanderfolgenden Meldungen
die gleichen Werte für Neigung und Drehung angezeigt werden.
Erst dann ist die Information für
Steuerbefehle zuverlässig genug. Wenn sich der Sender seiner maximalen Reichweite nähert, wird das
Zeitintervall, in dem die Tilde-Symbole aufleuchten, länger als 2,5 Sekunden. Für weitere Informationen
über Neigung/Drehung und das Tilde-Symbol siehe Kapitel „Funktionsprüfungen" (insbesondere Abschnitt
„Senderprüfungen").
Die Neigung des Senders wird in Schritten von 1% oder, bei Verwendung eines neigungsempfindlichen
Senders, von 0,1% bei losgelassenem Auslöser im Fenster links oben in Prozent angezeigt. Für weitere
Informationen siehe „Neigungsempfindliche Sender" weiter unten in diesem Kapitel.
®
DigiTrak
Mark III Bedienungsanleitung
21
