Empfangen der Signale vom Sender
Nachdem geladene Batterien in den Sender eingelegt wurden
(positives Ende zuerst), beginnt der Empfänger mit der „Verfolgung"
und zeigt Neigung im Fenster oben links, Drehung (12 Positionen)
im Fenster oben rechts und Tiefe (oder Distanz) im unteren Fenster
an. Das DigiTrak System aktualisiert und zeigt die Informationen
über Neigung, Drehung und Tiefe/Distanz automatisch an – es
brauchen also keine Knöpfe gedrückt zu werden. Das blinkende
Tilde-Symbol („~") im Fenster oben links deutet an, daß vom
Sender ausgehende Signale für Neigung und Drehung empfangen
werden. Vor dem Auslösen eines Steuerbefehls empfiehlt es sich
zu
warten,
bis
Neigung/Drehung identisch sind, um die Genauigkeit der Daten zu
gewährleisten.

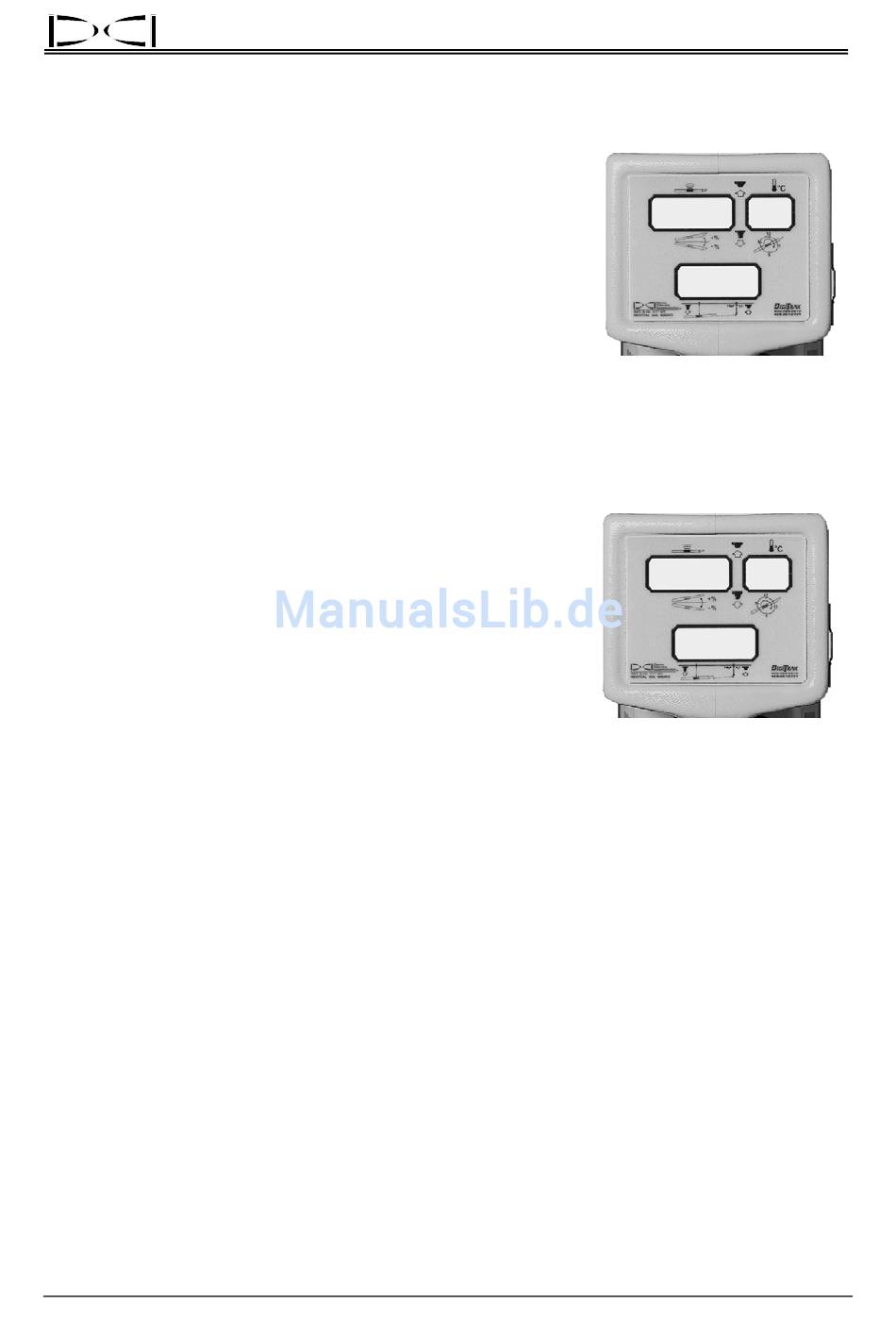

Klicken oder Halten des Auslösers
Klicken oder Halten des Auslösers bewirken in Ihrem Empfänger
unterschiedliche Funktionen.
(der Auslöser befindet sich in der oberen Stellung), befindet sich der
Empfänger in „Ortungs-Modus".
Signalstärke angezeigt, und außerdem das Symbol Plus („+") oder
Minus („–"). Diese Symbole sind der Schlüssel zur Ortung des
Senders (siehe Kapitel „Orten").
vorausberechnete Tiefe zusammen mit einem blinkenden Tilde-
Zeichen angezeigt.
Sendertemperatur in °C.
Bei Empfängern mit älterer Firmware als Serie 5.0 wird im unteren
Fenster weiterhin die Distanz des Empfängers vom Sender
angezeigt, nicht die vorausberechnete Tiefe.
Information siehe „Funktionen der Firmware Serie 5.0" in diesem
Kapitel oder im Kapitel „Orten").
Wird der Auslöser „geklickt" (gedrückt und nach weniger als ½ Sekunde wieder losgelassen), löst der
Empfänger eine Ultraschallmessung aus, die auch als Messung der Höhe über Grund oder relative Höhe
bezeichnet wird. Dabei messen die Ultraschalltransducer unten am Empfänger die Distanz zwischen
Empfänger und Bodenoberfläche. Eine Ultraschallmessung kann beliebig oft durchgeführt werden, ohne
daß die Kalibrierung des Empfängers beeinflußt wird. Die Ultraschallfunktion ist vom Sender unabhängig,
es wird lediglich die Höhe des Empfängers über dem Boden gemessen. Zur Anzeige der Tiefe/Distanz
des Senders im Boden wird die Ultraschalldistanz automatisch von der Distanz zum Sender subtrahiert.
Die Ultraschallfunktion ist zur Reduzierung des Einflusses von Störsignalen vorgesehen, indem die
räumliche Trennung zwischen der Störquelle im Boden (z.B. Bewehrungsstahl) und dem Empfänger
vergößert wird. (Für weitere Informationen siehe „Ultraschallfunktion" weiter unten in diesem Kapitel.)
®
DigiTrak
Mark III Bedienungsanleitung
zwei
aufeinanderfolgende
Wenn der Auslöser gedrückt wird
Im Fenster oben links wird die
Im unteren Fenster wird die
Im Fenster oben rechts erscheint die
Ortungs-Modus mit Anzeige
Werte
für
von Neigung, Drehung,
Aktualisierungs-Symbol
Ortungs-Modus mit Anzeige
(Für weitere
Empfänger
I 5
8
~
I I 8
Tiefe/Distanz, und
653
22
+
I 27
~
von Signalstärke,
Sendertemperatur,
und berechnete Tiefe
9
