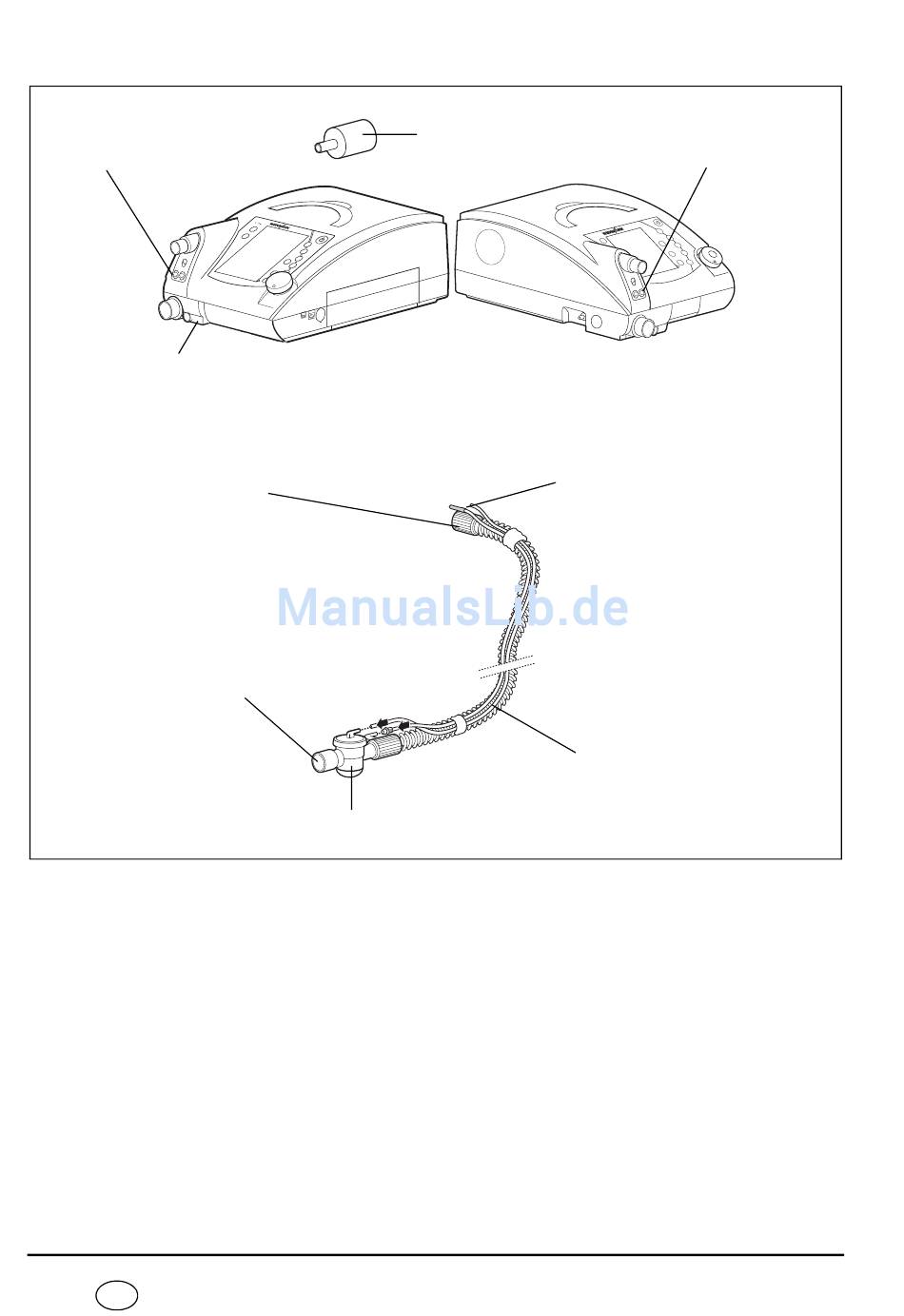

Therapiegerät , Einschlauchsystem mit Patientenventil
26 Anschluss
Druckmessschlauch (blau
gekennzeichnet)
25 Anschluss O -Sensor
2
34 Anschluss
Geräteausgang
33 Anschluss
Patient
Legende
25 Anschluss O -Sensor
2
Dient zum Anschließen eines Sauerstoff-Sensors,
mit dem die Sauerstoffkonzentration in der
Atemluft gemessen werden kann (nur bei
Schlauchsystemen mit Patientenventil).
26 Anschluss Druckmessschlauch (blau
gekennzeichnet)
Dient zum Anschließen des Druckmessschlauchs
an das Gerät.
6 DE Übersicht
27 Prüfadapter
29 Einschlauchsystem
32 Patientenventil
27 Prüfadapter
Wird bei der Funktionskontrolle des Therapiege-
rätes benötigt.
28 Anschluss Ventilsteuerschlauch
Dient zum Anschließen des Ventilsteuerschlauchs
an das Gerät.
29 Einschlauchsystem
Befördert die Atemluft zum Patienten.
28 Anschluss Ventil-
steuerschlauch
30 Druckmess-
schlauch (blau
gekennzeich-
net)
31 Ventilsteuer-
schlauch
