6

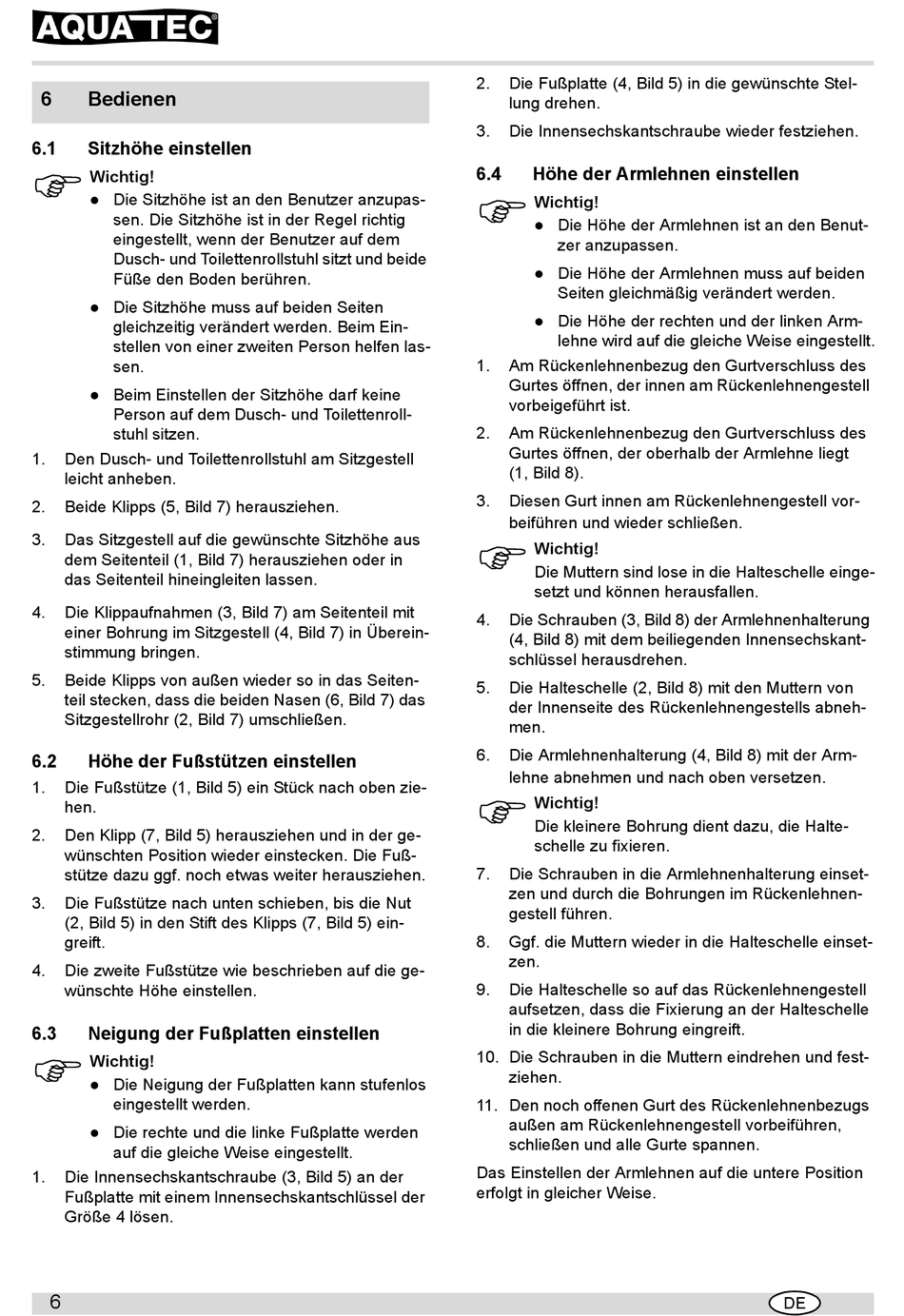

Bedienen

6.1 Sitzhöhe einstellen
Wichtig!
Die Sitzhöhe ist an den Benutzer anzupas-

sen. Die Sitzhöhe ist in der Regel richtig
eingestellt, wenn der Benutzer auf dem
Dusch- und Toilettenrollstuhl sitzt und beide
Füße den Boden berühren.
Die Sitzhöhe muss auf beiden Seiten

gleichzeitig verändert werden. Beim Ein-
stellen von einer zweiten Person helfen las-
sen.
Beim Einstellen der Sitzhöhe darf keine

Person auf dem Dusch- und Toilettenroll-
stuhl sitzen.
1. Den Dusch- und Toilettenrollstuhl am Sitzgestell
leicht anheben.
2. Beide Klipps (5, Bild 7) herausziehen.
3. Das Sitzgestell auf die gewünschte Sitzhöhe aus
dem Seitenteil (1, Bild 7) herausziehen oder in
das Seitenteil hineingleiten lassen.
4. Die Klippaufnahmen (3, Bild 7) am Seitenteil mit
einer Bohrung im Sitzgestell (4, Bild 7) in Überein-
stimmung bringen.
5. Beide Klipps von außen wieder so in das Seiten-
teil stecken, dass die beiden Nasen (6, Bild 7) das
Sitzgestellrohr (2, Bild 7) umschließen.
6.2 Höhe der Fußstützen einstellen
1. Die Fußstütze (1, Bild 5) ein Stück nach oben zie-
hen.
2. Den Klipp (7, Bild 5) herausziehen und in der ge-
wünschten Position wieder einstecken. Die Fuß-
stütze dazu ggf. noch etwas weiter herausziehen.
3. Die Fußstütze nach unten schieben, bis die Nut
(2, Bild 5) in den Stift des Klipps (7, Bild 5) ein-
greift.
4. Die zweite Fußstütze wie beschrieben auf die ge-
wünschte Höhe einstellen.
6.3 Neigung der Fußplatten einstellen
Wichtig!
Die Neigung der Fußplatten kann stufenlos

eingestellt werden.
Die rechte und die linke Fußplatte werden

auf die gleiche Weise eingestellt.
1. Die Innensechskantschraube (3, Bild 5) an der
Fußplatte mit einem Innensechskantschlüssel der
Größe 4 lösen.
6
2. Die Fußplatte (4, Bild 5) in die gewünschte Stel-
lung drehen.
3. Die Innensechskantschraube wieder festziehen.
6.4 Höhe der Armlehnen einstellen
Wichtig!
Die Höhe der Armlehnen ist an den Benut-

zer anzupassen.
Die Höhe der Armlehnen muss auf beiden

Seiten gleichmäßig verändert werden.
Die Höhe der rechten und der linken Arm-

lehne wird auf die gleiche Weise eingestellt.
1. Am Rückenlehnenbezug den Gurtverschluss des
Gurtes öffnen, der innen am Rückenlehnengestell
vorbeigeführt ist.
2. Am Rückenlehnenbezug den Gurtverschluss des
Gurtes öffnen, der oberhalb der Armlehne liegt
(1, Bild 8).
3. Diesen Gurt innen am Rückenlehnengestell vor-
beiführen und wieder schließen.
Wichtig!
Die Muttern sind lose in die Halteschelle einge-
setzt und können herausfallen.
4. Die Schrauben (3, Bild 8) der Armlehnenhalterung
(4, Bild 8) mit dem beiliegenden Innensechskant-
schlüssel herausdrehen.
5. Die Halteschelle (2, Bild 8) mit den Muttern von
der Innenseite des Rückenlehnengestells abneh-
men.
6. Die Armlehnenhalterung (4, Bild 8) mit der Arm-
lehne abnehmen und nach oben versetzen.
Wichtig!
Die kleinere Bohrung dient dazu, die Halte-
schelle zu fixieren.
7. Die Schrauben in die Armlehnenhalterung einset-
zen und durch die Bohrungen im Rückenlehnen-
gestell führen.
8. Ggf. die Muttern wieder in die Halteschelle einset-
zen.
9. Die Halteschelle so auf das Rückenlehnengestell
aufsetzen, dass die Fixierung an der Halteschelle
in die kleinere Bohrung eingreift.
10. Die Schrauben in die Muttern eindrehen und fest-
ziehen.
11. Den noch offenen Gurt des Rückenlehnenbezugs
außen am Rückenlehnengestell vorbeiführen,
schließen und alle Gurte spannen.
Das Einstellen der Armlehnen auf die untere Position
erfolgt in gleicher Weise.
