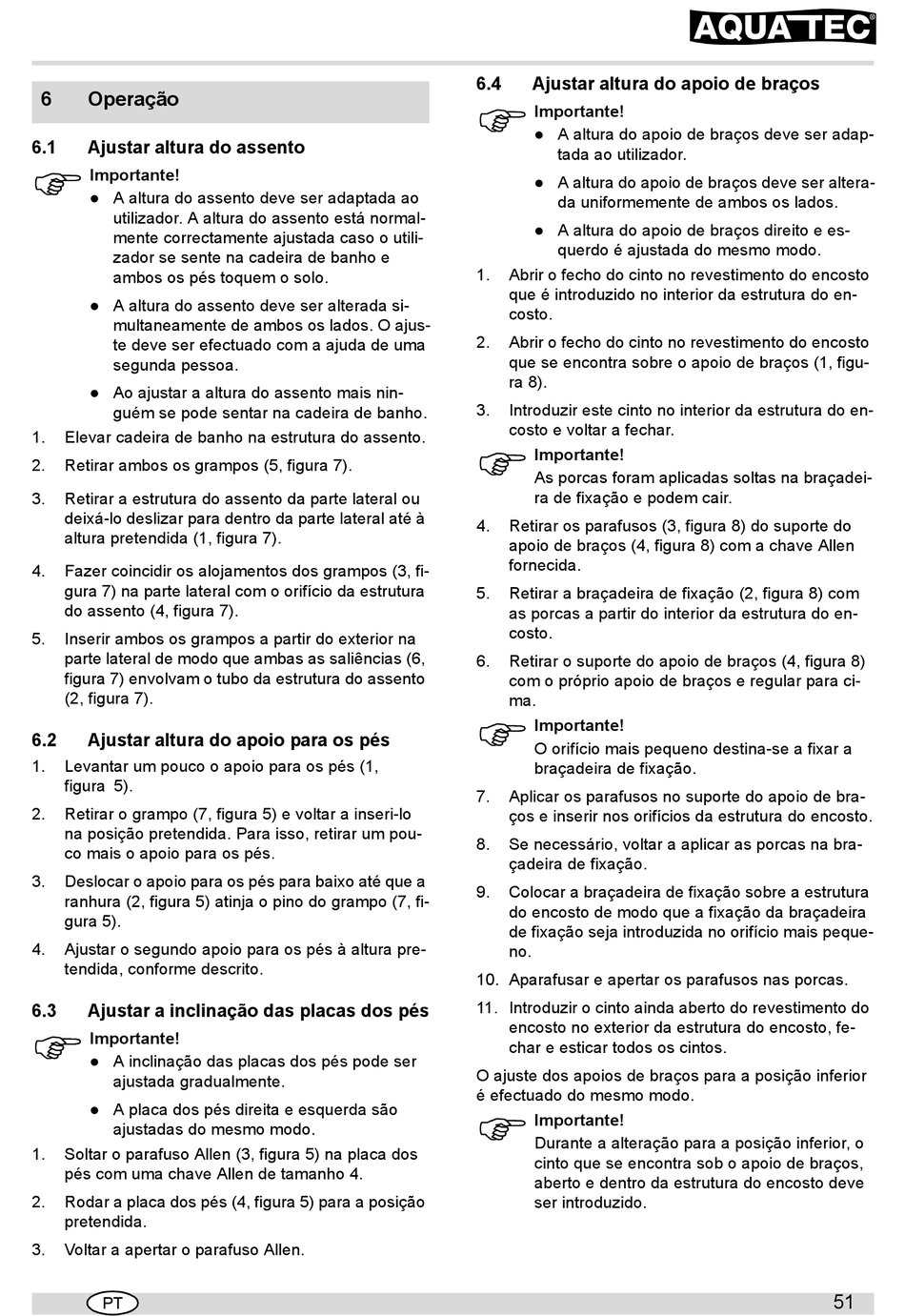

6 Operação
6.1

Ajustar altura do assento

Importante!
A altura do assento deve ser adaptada ao

utilizador. A altura do assento está normal-
mente correctamente ajustada caso o utili-
zador se sente na cadeira de banho e
ambos os pés toquem o solo.
A altura do assento deve ser alterada si-

multaneamente de ambos os lados. O ajus-
te deve ser efectuado com a ajuda de uma
segunda pessoa.
Ao ajustar a altura do assento mais nin-

guém se pode sentar na cadeira de banho.
1. Elevar cadeira de banho na estrutura do assento.
2. Retirar ambos os grampos (5, figura 7).
3. Retirar a estrutura do assento da parte lateral ou
deixá-lo deslizar para dentro da parte lateral até à
altura pretendida (1, figura 7).
4. Fazer coincidir os alojamentos dos grampos (3, fi-
gura 7) na parte lateral com o orifício da estrutura
do assento (4, figura 7).
5. Inserir ambos os grampos a partir do exterior na
parte lateral de modo que ambas as saliências (6,
figura 7) envolvam o tubo da estrutura do assento
(2, figura 7).
6.2 Ajustar altura do apoio para os pés
1. Levantar um pouco o apoio para os pés (1,
figura 5).
2. Retirar o grampo (7, figura 5) e voltar a inseri-lo
na posição pretendida. Para isso, retirar um pou-
co mais o apoio para os pés.
3. Deslocar o apoio para os pés para baixo até que a
ranhura (2, figura 5) atinja o pino do grampo (7, fi-
gura 5).
4. Ajustar o segundo apoio para os pés à altura pre-
tendida, conforme descrito.
6.3 Ajustar a inclinação das placas dos pés
Importante!
A inclinação das placas dos pés pode ser

ajustada gradualmente.
A placa dos pés direita e esquerda são

ajustadas do mesmo modo.
1. Soltar o parafuso Allen (3, figura 5) na placa dos
pés com uma chave Allen de tamanho 4.
2. Rodar a placa dos pés (4, figura 5) para a posição
pretendida.
3. Voltar a apertar o parafuso Allen.
PT
6.4 Ajustar altura do apoio de braços
Importante!
A altura do apoio de braços deve ser adap-

tada ao utilizador.
A altura do apoio de braços deve ser altera-

da uniformemente de ambos os lados.
A altura do apoio de braços direito e es-

querdo é ajustada do mesmo modo.
1. Abrir o fecho do cinto no revestimento do encosto
que é introduzido no interior da estrutura do en-
costo.
2. Abrir o fecho do cinto no revestimento do encosto
que se encontra sobre o apoio de braços (1, figu-
ra 8).
3. Introduzir este cinto no interior da estrutura do en-
costo e voltar a fechar.
Importante!
As porcas foram aplicadas soltas na braçadei-
ra de fixação e podem cair.
4. Retirar os parafusos (3, figura 8) do suporte do
apoio de braços (4, figura 8) com a chave Allen
fornecida.
5. Retirar a braçadeira de fixação (2, figura 8) com
as porcas a partir do interior da estrutura do en-
costo.
6. Retirar o suporte do apoio de braços (4, figura 8)
com o próprio apoio de braços e regular para ci-
ma.
Importante!
O orifício mais pequeno destina-se a fixar a
braçadeira de fixação.
7. Aplicar os parafusos no suporte do apoio de bra-
ços e inserir nos orifícios da estrutura do encosto.
8. Se necessário, voltar a aplicar as porcas na bra-
çadeira de fixação.
9. Colocar a braçadeira de fixação sobre a estrutura
do encosto de modo que a fixação da braçadeira
de fixação seja introduzida no orifício mais peque-
no.
10. Aparafusar e apertar os parafusos nas porcas.
11. Introduzir o cinto ainda aberto do revestimento do
encosto no exterior da estrutura do encosto, fe-
char e esticar todos os cintos.
O ajuste dos apoios de braços para a posição inferior
é efectuado do mesmo modo.
Importante!
Durante a alteração para a posição inferior, o
cinto que se encontra sob o apoio de braços,
aberto e dentro da estrutura do encosto deve
ser introduzido.
