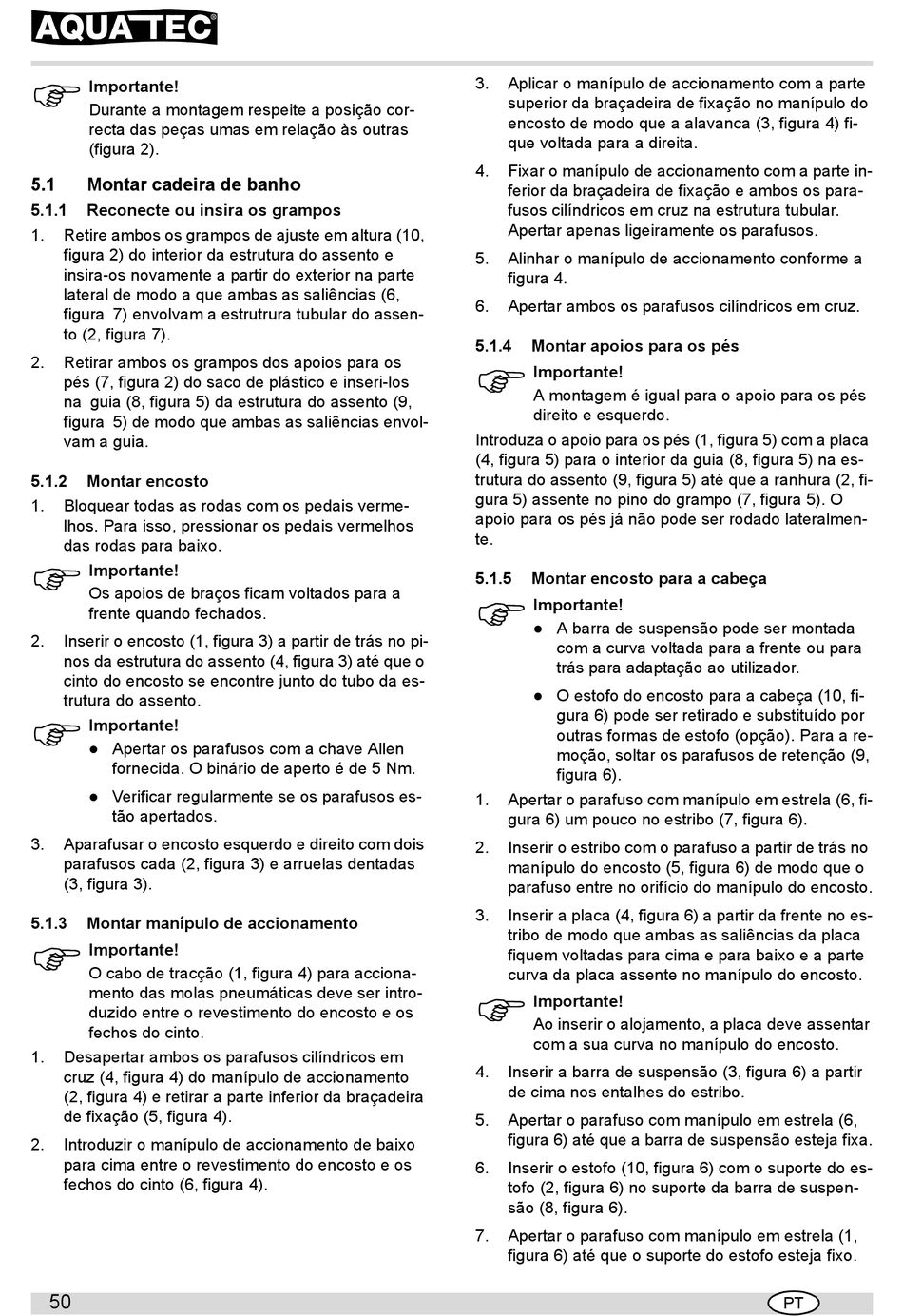

Importante!
Durante a montagem respeite a posição cor-
recta das peças umas em relação às outras
(figura 2).
5.1
Montar cadeira de banho
5.1.1
Reconecte ou insira os grampos
1.
Retire ambos os grampos de ajuste em altura (10,
figura 2) do interior da estrutura do assento e
insira-os novamente a partir do exterior na parte
lateral de modo a que ambas as saliências (6,
figura 7) envolvam a estrutrura tubular do assen-
to (2, figura 7).
2.
Retirar ambos os grampos dos apoios para os
pés (7, figura 2) do saco de plástico e inseri-los
na guia (8, figura 5) da estrutura do assento (9,
figura 5) de modo que ambas as saliências envol-
vam a guia.
5.1.2
Montar encosto
1.
Bloquear todas as rodas com os pedais verme-
lhos. Para isso, pressionar os pedais vermelhos
das rodas para baixo.
Importante!
Os apoios de braços ficam voltados para a
frente quando fechados.
2.
Inserir o encosto (1, figura 3) a partir de trás no pi-
nos da estrutura do assento (4, figura 3) até que o
cinto do encosto se encontre junto do tubo da es-
trutura do assento.
Importante!
Apertar os parafusos com a chave Allen
fornecida. O binário de aperto é de 5 Nm.
Verificar regularmente se os parafusos es-
tão apertados.
3.
Aparafusar o encosto esquerdo e direito com dois
parafusos cada (2, figura 3) e arruelas dentadas
(3, figura 3).
5.1.3
Montar manípulo de accionamento
Importante!
O cabo de tracção (1, figura 4) para acciona-
mento das molas pneumáticas deve ser intro-
duzido entre o revestimento do encosto e os
fechos do cinto.
1.
Desapertar ambos os parafusos cilíndricos em
cruz (4, figura 4) do manípulo de accionamento
(2, figura 4) e retirar a parte inferior da braçadeira
de fixação (5, figura 4).
2.
Introduzir o manípulo de accionamento de baixo
para cima entre o revestimento do encosto e os
fechos do cinto (6, figura 4).
50
3.
Aplicar o manípulo de accionamento com a parte
superior da braçadeira de fixação no manípulo do
encosto de modo que a alavanca (3, figura 4) fi-
que voltada para a direita.
4.
Fixar o manípulo de accionamento com a parte in-
ferior da braçadeira de fixação e ambos os para-
fusos cilíndricos em cruz na estrutura tubular.
Apertar apenas ligeiramente os parafusos.
5.
Alinhar o manípulo de accionamento conforme a
figura 4.
6.
Apertar ambos os parafusos cilíndricos em cruz.
5.1.4
Montar apoios para os pés
Importante!
A montagem é igual para o apoio para os pés
direito e esquerdo.
Introduza o apoio para os pés (1, figura 5) com a placa
(4, figura 5) para o interior da guia (8, figura 5) na es-
trutura do assento (9, figura 5) até que a ranhura (2, fi-
gura 5) assente no pino do grampo (7, figura 5). O
apoio para os pés já não pode ser rodado lateralmen-
te.
5.1.5
Montar encosto para a cabeça
Importante!
A barra de suspensão pode ser montada
com a curva voltada para a frente ou para
trás para adaptação ao utilizador.
O estofo do encosto para a cabeça (10, fi-
gura 6) pode ser retirado e substituído por
outras formas de estofo (opção). Para a re-
moção, soltar os parafusos de retenção (9,
figura 6).
1.
Apertar o parafuso com manípulo em estrela (6, fi-
gura 6) um pouco no estribo (7, figura 6).
2.
Inserir o estribo com o parafuso a partir de trás no
manípulo do encosto (5, figura 6) de modo que o
parafuso entre no orifício do manípulo do encosto.
3.
Inserir a placa (4, figura 6) a partir da frente no es-
tribo de modo que ambas as saliências da placa
fiquem voltadas para cima e para baixo e a parte
curva da placa assente no manípulo do encosto.
Importante!
Ao inserir o alojamento, a placa deve assentar
com a sua curva no manípulo do encosto.
4.
Inserir a barra de suspensão (3, figura 6) a partir
de cima nos entalhes do estribo.
5.
Apertar o parafuso com manípulo em estrela (6,
figura 6) até que a barra de suspensão esteja fixa.
6.
Inserir o estofo (10, figura 6) com o suporte do es-
tofo (2, figura 6) no suporte da barra de suspen-
são (8, figura 6).
7.
Apertar o parafuso com manípulo em estrela (1,
figura 6) até que o suporte do estofo esteja fixo.
