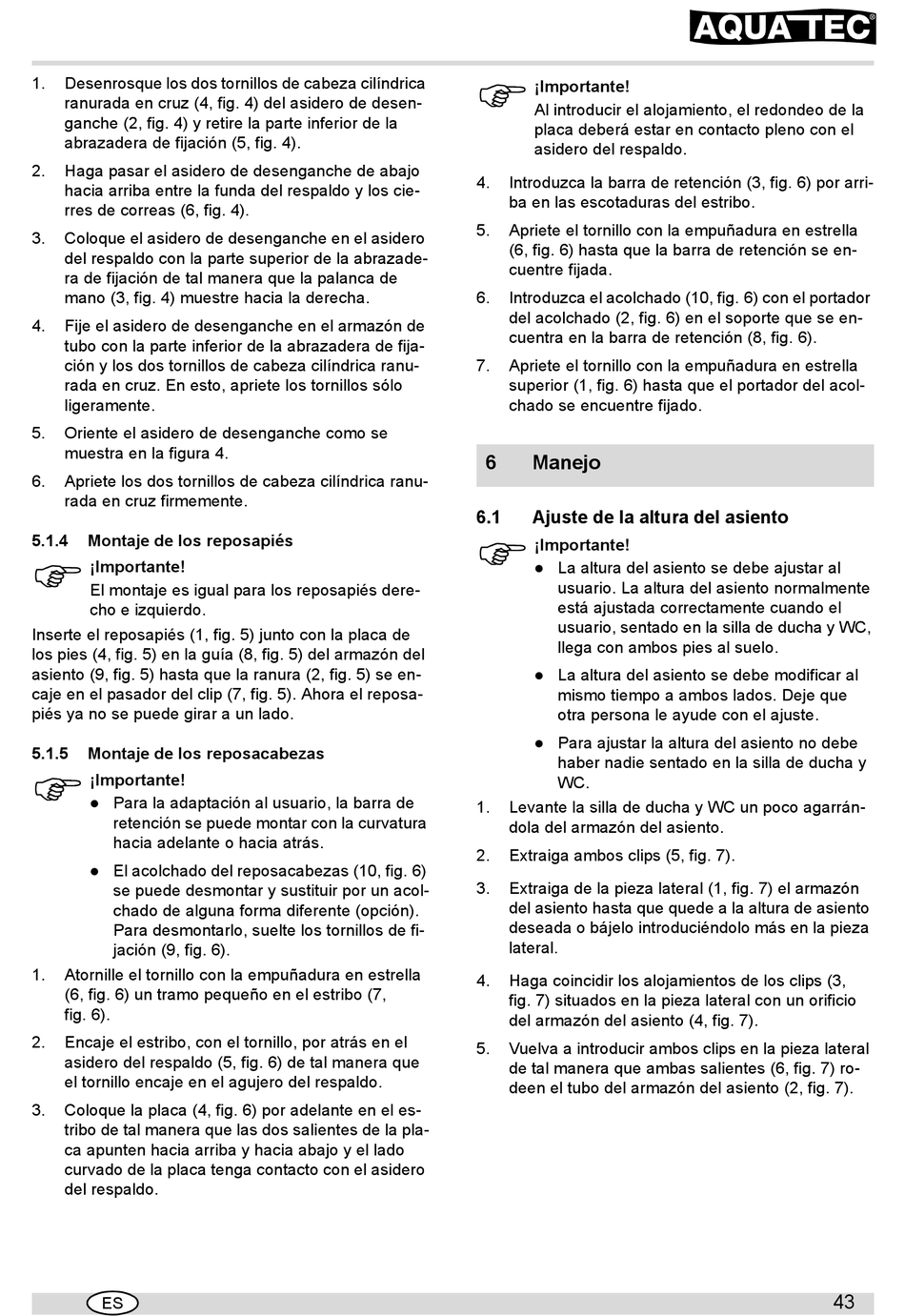

1. Desenrosque los dos tornillos de cabeza cilíndrica
ranurada en cruz (4, fig. 4) del asidero de desen-
ganche (2, fig. 4) y retire la parte inferior de la
abrazadera de fijación (5, fig. 4).
2. Haga pasar el asidero de desenganche de abajo
hacia arriba entre la funda del respaldo y los cie-
rres de correas (6, fig. 4).
3. Coloque el asidero de desenganche en el asidero
del respaldo con la parte superior de la abrazade-
ra de fijación de tal manera que la palanca de
mano (3, fig. 4) muestre hacia la derecha.
4. Fije el asidero de desenganche en el armazón de
tubo con la parte inferior de la abrazadera de fija-
ción y los dos tornillos de cabeza cilíndrica ranu-
rada en cruz. En esto, apriete los tornillos sólo
ligeramente.
5. Oriente el asidero de desenganche como se
muestra en la figura 4.
6. Apriete los dos tornillos de cabeza cilíndrica ranu-
rada en cruz firmemente.
5.1.4 Montaje de los reposapiés
¡Importante!
El montaje es igual para los reposapiés dere-
cho e izquierdo.
Inserte el reposapiés (1, fig. 5) junto con la placa de
los pies (4, fig. 5) en la guía (8, fig. 5) del armazón del
asiento (9, fig. 5) hasta que la ranura (2, fig. 5) se en-
caje en el pasador del clip (7, fig. 5). Ahora el reposa-
piés ya no se puede girar a un lado.
5.1.5

Montaje de los reposacabezas

¡Importante!
Para la adaptación al usuario, la barra de

retención se puede montar con la curvatura
hacia adelante o hacia atrás.
El acolchado del reposacabezas (10, fig. 6)

se puede desmontar y sustituir por un acol-
chado de alguna forma diferente (opción).
Para desmontarlo, suelte los tornillos de fi-
jación (9, fig. 6).
1. Atornille el tornillo con la empuñadura en estrella
(6, fig. 6) un tramo pequeño en el estribo (7,
fig. 6).
2. Encaje el estribo, con el tornillo, por atrás en el
asidero del respaldo (5, fig. 6) de tal manera que
el tornillo encaje en el agujero del respaldo.
3. Coloque la placa (4, fig. 6) por adelante en el es-
tribo de tal manera que las dos salientes de la pla-
ca apunten hacia arriba y hacia abajo y el lado
curvado de la placa tenga contacto con el asidero
del respaldo.
ES
¡Importante!
Al introducir el alojamiento, el redondeo de la
placa deberá estar en contacto pleno con el
asidero del respaldo.
4. Introduzca la barra de retención (3, fig. 6) por arri-
ba en las escotaduras del estribo.
5. Apriete el tornillo con la empuñadura en estrella
(6, fig. 6) hasta que la barra de retención se en-
cuentre fijada.
6. Introduzca el acolchado (10, fig. 6) con el portador
del acolchado (2, fig. 6) en el soporte que se en-
cuentra en la barra de retención (8, fig. 6).
7. Apriete el tornillo con la empuñadura en estrella
superior (1, fig. 6) hasta que el portador del acol-
chado se encuentre fijado.
6

Manejo

6.1

Ajuste de la altura del asiento

¡Importante!
La altura del asiento se debe ajustar al

usuario. La altura del asiento normalmente
está ajustada correctamente cuando el
usuario, sentado en la silla de ducha y WC,
llega con ambos pies al suelo.
La altura del asiento se debe modificar al

mismo tiempo a ambos lados. Deje que
otra persona le ayude con el ajuste.
Para ajustar la altura del asiento no debe

haber nadie sentado en la silla de ducha y
WC.
1. Levante la silla de ducha y WC un poco agarrán-
dola del armazón del asiento.
2. Extraiga ambos clips (5, fig. 7).
3. Extraiga de la pieza lateral (1, fig. 7) el armazón
del asiento hasta que quede a la altura de asiento
deseada o bájelo introduciéndolo más en la pieza
lateral.
4. Haga coincidir los alojamientos de los clips (3,
fig. 7) situados en la pieza lateral con un orificio
del armazón del asiento (4, fig. 7).
5. Vuelva a introducir ambos clips en la pieza lateral
de tal manera que ambas salientes (6, fig. 7) ro-
deen el tubo del armazón del asiento (2, fig. 7).
