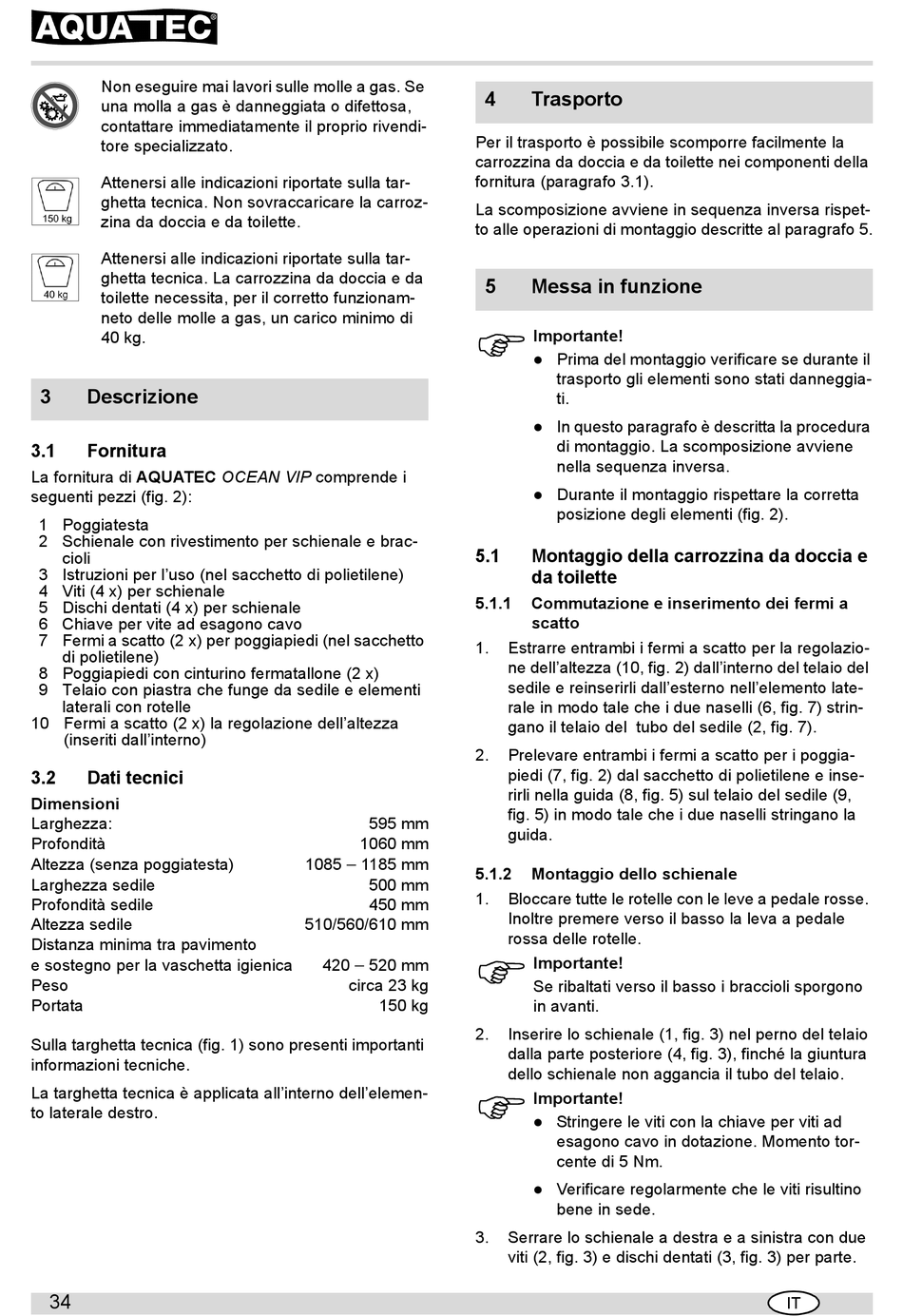

Non eseguire mai lavori sulle molle a gas. Se
una molla a gas è danneggiata o difettosa,
contattare immediatamente il proprio rivendi-
tore specializzato.
Attenersi alle indicazioni riportate sulla tar-
ghetta tecnica. Non sovraccaricare la carroz-
zina da doccia e da toilette.
Attenersi alle indicazioni riportate sulla tar-
ghetta tecnica. La carrozzina da doccia e da
toilette necessita, per il corretto funzionam-
neto delle molle a gas, un carico minimo di
40 kg.
3

Descrizione

3.1

Fornitura

La fornitura di AQUATEC OCEAN VIP comprende i
seguenti pezzi (fig. 2):
1 Poggiatesta
2 Schienale con rivestimento per schienale e brac-
cioli
3 Istruzioni per l'uso (nel sacchetto di polietilene)
4 Viti (4 x) per schienale
5 Dischi dentati (4 x) per schienale
6 Chiave per vite ad esagono cavo
7 Fermi a scatto (2 x) per poggiapiedi (nel sacchetto
di polietilene)
8 Poggiapiedi con cinturino fermatallone (2 x)
9 Telaio con piastra che funge da sedile e elementi
laterali con rotelle
10 Fermi a scatto (2 x) la regolazione dell'altezza
(inseriti dall'interno)
3.2

Dati tecnici

Dimensioni
Larghezza:
Profondità
Altezza (senza poggiatesta)
Larghezza sedile
Profondità sedile
Altezza sedile
Distanza minima tra pavimento
e sostegno per la vaschetta igienica
Peso
Portata
Sulla targhetta tecnica (fig. 1) sono presenti importanti
informazioni tecniche.
La targhetta tecnica è applicata all'interno dell'elemen-
to laterale destro.
34
Per il trasporto è possibile scomporre facilmente la
carrozzina da doccia e da toilette nei componenti della
fornitura (paragrafo 3.1).
La scomposizione avviene in sequenza inversa rispet-
to alle operazioni di montaggio descritte al paragrafo 5.
5.1
5.1.1
1.
2.
595 mm
1060 mm
−
1085 1185 mm
5.1.2
500 mm
1.
450 mm
510/560/610 mm
−
420 520 mm
circa 23 kg
150 kg
2.
3.
4

Trasporto

5

Messa in funzione

Importante!
Prima del montaggio verificare se durante il

trasporto gli elementi sono stati danneggia-
ti.
In questo paragrafo è descritta la procedura

di montaggio. La scomposizione avviene
nella sequenza inversa.
Durante il montaggio rispettare la corretta

posizione degli elementi (fig. 2).
Montaggio della carrozzina da doccia e
da toilette
Commutazione e inserimento dei fermi a
scatto
Estrarre entrambi i fermi a scatto per la regolazio-
ne dell'altezza (10, fig. 2) dall'interno del telaio del
sedile e reinserirli dall'esterno nell'elemento late-
rale in modo tale che i due naselli (6, fig. 7) strin-
gano il telaio del tubo del sedile (2, fig. 7).
Prelevare entrambi i fermi a scatto per i poggia-
piedi (7, fig. 2) dal sacchetto di polietilene e inse-
rirli nella guida (8, fig. 5) sul telaio del sedile (9,
fig. 5) in modo tale che i due naselli stringano la
guida.

Montaggio dello schienale

Bloccare tutte le rotelle con le leve a pedale rosse.
Inoltre premere verso il basso la leva a pedale
rossa delle rotelle.
Importante!
Se ribaltati verso il basso i braccioli sporgono
in avanti.
Inserire lo schienale (1, fig. 3) nel perno del telaio
dalla parte posteriore (4, fig. 3), finché la giuntura
dello schienale non aggancia il tubo del telaio.
Importante!
Stringere le viti con la chiave per viti ad

esagono cavo in dotazione. Momento tor-
cente di 5 Nm.
Verificare regolarmente che le viti risultino

bene in sede.
Serrare lo schienale a destra e a sinistra con due
viti (2, fig. 3) e dischi dentati (3, fig. 3) per parte.
