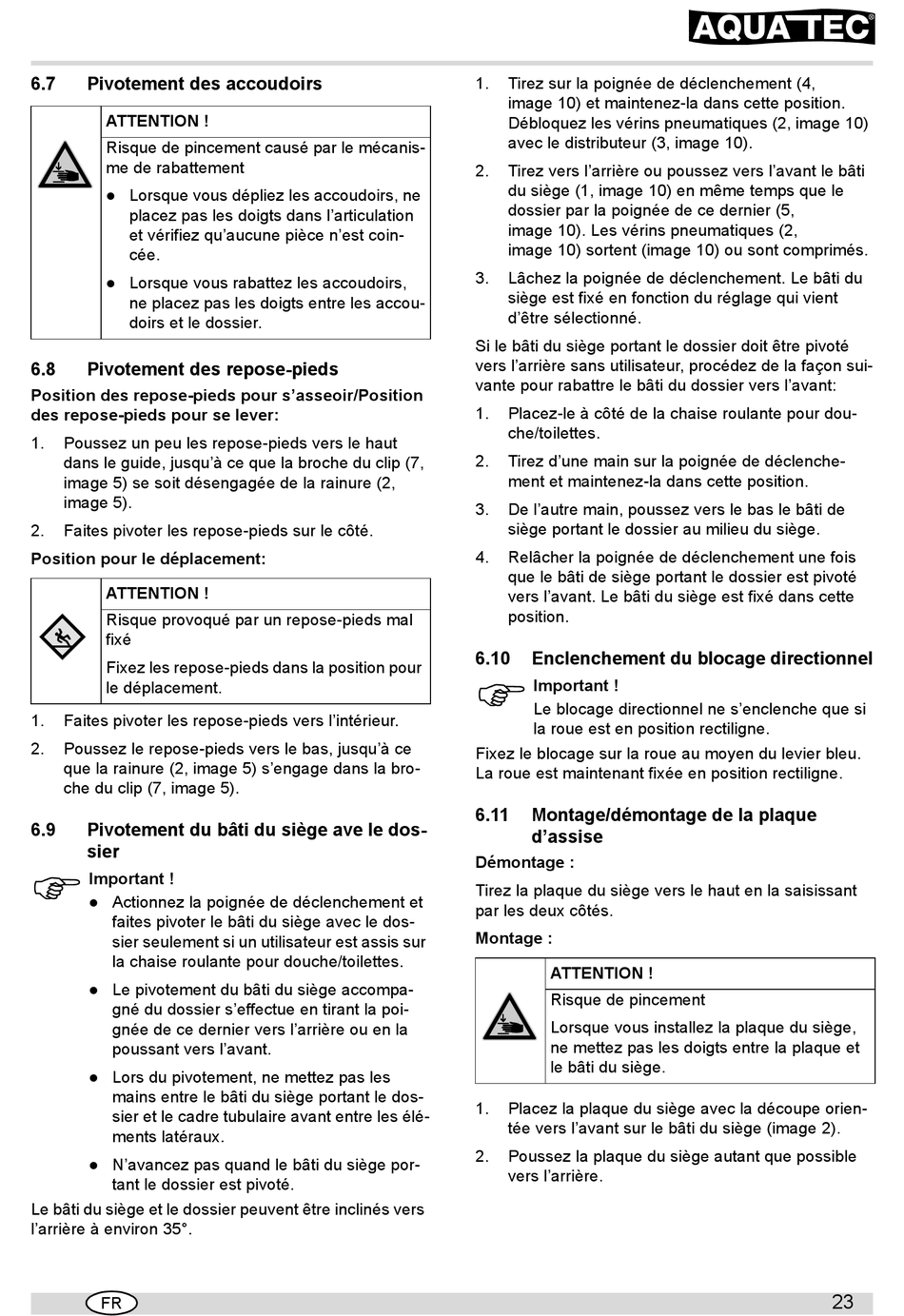

6.7

Pivotement des accoudoirs

ATTENTION !
Risque de pincement causé par le mécanis-
me de rabattement
Lorsque vous dépliez les accoudoirs, ne

placez pas les doigts dans l'articulation
et vérifiez qu'aucune pièce n'est coin-
cée.
Lorsque vous rabattez les accoudoirs,

ne placez pas les doigts entre les accou-
doirs et le dossier.
6.8

Pivotement des repose-pieds

Position des repose-pieds pour s'asseoir/Position
des repose-pieds pour se lever:
1. Poussez un peu les repose-pieds vers le haut
dans le guide, jusqu'à ce que la broche du clip (7,
image 5) se soit désengagée de la rainure (2,
image 5).
2. Faites pivoter les repose-pieds sur le côté.
Position pour le déplacement:
ATTENTION !
Risque provoqué par un repose-pieds mal
fixé
Fixez les repose-pieds dans la position pour
le déplacement.
1. Faites pivoter les repose-pieds vers l'intérieur.
2. Poussez le repose-pieds vers le bas, jusqu'à ce
que la rainure (2, image 5) s'engage dans la bro-
che du clip (7, image 5).
6.9 Pivotement du bâti du siège ave le dos-
sier
Important !
Actionnez la poignée de déclenchement et

faites pivoter le bâti du siège avec le dos-
sier seulement si un utilisateur est assis sur
la chaise roulante pour douche/toilettes.
Le pivotement du bâti du siège accompa-

gné du dossier s'effectue en tirant la poi-
gnée de ce dernier vers l'arrière ou en la
poussant vers l'avant.
Lors du pivotement, ne mettez pas les

mains entre le bâti du siège portant le dos-
sier et le cadre tubulaire avant entre les élé-
ments latéraux.
N'avancez pas quand le bâti du siège por-

tant le dossier est pivoté.
Le bâti du siège et le dossier peuvent être inclinés vers
l'arrière à environ 35°.
FR
1. Tirez sur la poignée de déclenchement (4,
image 10) et maintenez-la dans cette position.
Débloquez les vérins pneumatiques (2, image 10)
avec le distributeur (3, image 10).
2. Tirez vers l'arrière ou poussez vers l'avant le bâti
du siège (1, image 10) en même temps que le
dossier par la poignée de ce dernier (5,
image 10). Les vérins pneumatiques (2,
image 10) sortent (image 10) ou sont comprimés.
3. Lâchez la poignée de déclenchement. Le bâti du
siège est fixé en fonction du réglage qui vient
d'être sélectionné.
Si le bâti du siège portant le dossier doit être pivoté
vers l'arrière sans utilisateur, procédez de la façon sui-
vante pour rabattre le bâti du dossier vers l'avant:
1. Placez-le à côté de la chaise roulante pour dou-
che/toilettes.
2. Tirez d'une main sur la poignée de déclenche-
ment et maintenez-la dans cette position.
3. De l'autre main, poussez vers le bas le bâti de
siège portant le dossier au milieu du siège.
4. Relâcher la poignée de déclenchement une fois
que le bâti de siège portant le dossier est pivoté
vers l'avant. Le bâti du siège est fixé dans cette
position.
6.10

Enclenchement du blocage directionnel

Important !
Le blocage directionnel ne s'enclenche que si
la roue est en position rectiligne.
Fixez le blocage sur la roue au moyen du levier bleu.
La roue est maintenant fixée en position rectiligne.
6.11 Montage/démontage de la plaque
d'assise
Démontage :
Tirez la plaque du siège vers le haut en la saisissant
par les deux côtés.
Montage :
ATTENTION !
Risque de pincement
Lorsque vous installez la plaque du siège,
ne mettez pas les doigts entre la plaque et
le bâti du siège.
1. Placez la plaque du siège avec la découpe orien-
tée vers l'avant sur le bâti du siège (image 2).
2. Poussez la plaque du siège autant que possible
vers l'arrière.
