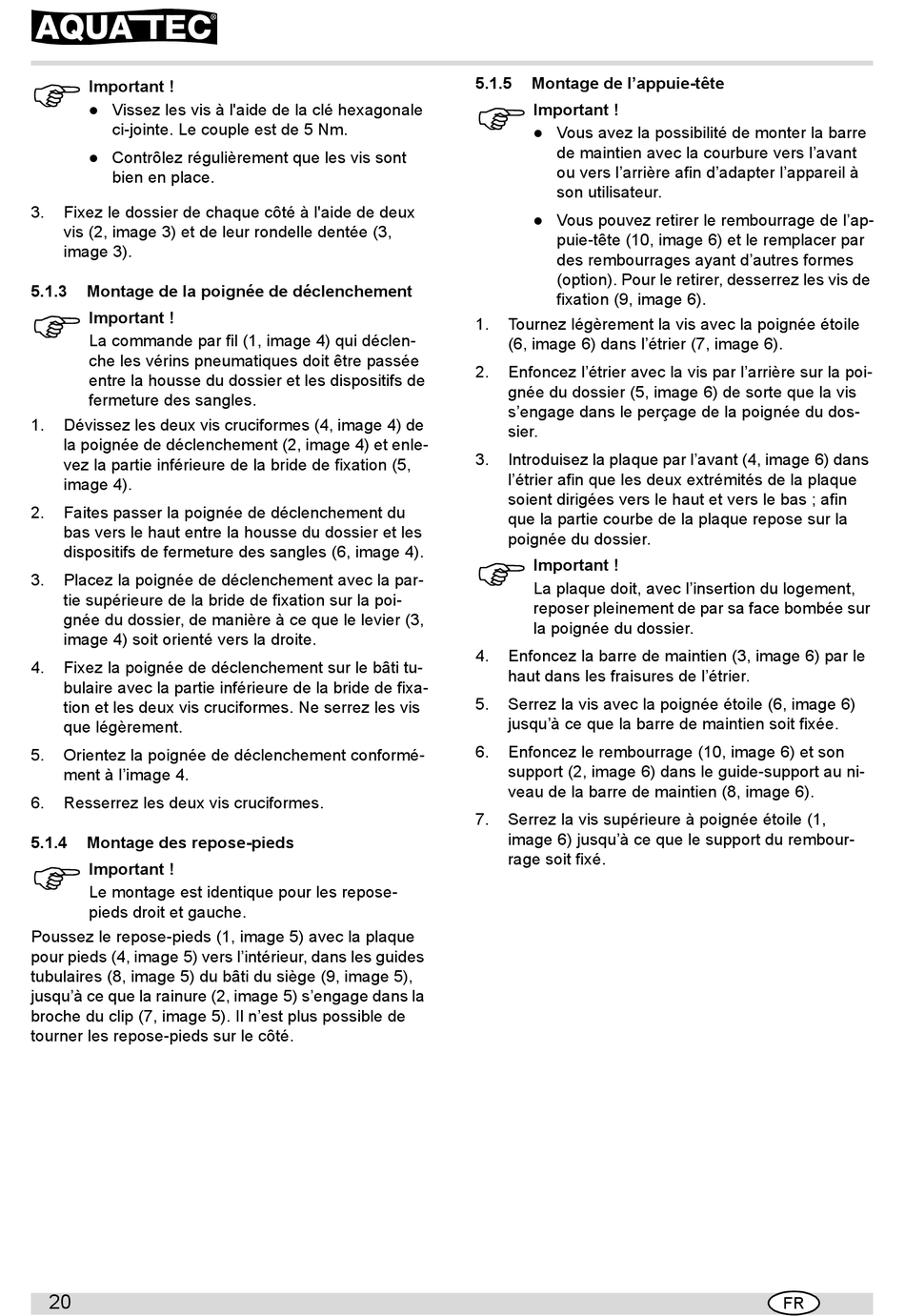

Important !
Vissez les vis à l'aide de la clé hexagonale

ci-jointe. Le couple est de 5 Nm.
Contrôlez régulièrement que les vis sont

bien en place.
3. Fixez le dossier de chaque côté à l'aide de deux
vis (2, image 3) et de leur rondelle dentée (3,
image 3).
5.1.3 Montage de la poignée de déclenchement
Important !
La commande par fil (1, image 4) qui déclen-
che les vérins pneumatiques doit être passée
entre la housse du dossier et les dispositifs de
fermeture des sangles.
1. Dévissez les deux vis cruciformes (4, image 4) de
la poignée de déclenchement (2, image 4) et enle-
vez la partie inférieure de la bride de fixation (5,
image 4).
2. Faites passer la poignée de déclenchement du
bas vers le haut entre la housse du dossier et les
dispositifs de fermeture des sangles (6, image 4).
3. Placez la poignée de déclenchement avec la par-
tie supérieure de la bride de fixation sur la poi-
gnée du dossier, de manière à ce que le levier (3,
image 4) soit orienté vers la droite.
4. Fixez la poignée de déclenchement sur le bâti tu-
bulaire avec la partie inférieure de la bride de fixa-
tion et les deux vis cruciformes. Ne serrez les vis
que légèrement.
5. Orientez la poignée de déclenchement conformé-
ment à l'image 4.
6. Resserrez les deux vis cruciformes.
5.1.4

Montage des repose-pieds

Important !
Le montage est identique pour les repose-
pieds droit et gauche.
Poussez le repose-pieds (1, image 5) avec la plaque
pour pieds (4, image 5) vers l'intérieur, dans les guides
tubulaires (8, image 5) du bâti du siège (9, image 5),
jusqu'à ce que la rainure (2, image 5) s'engage dans la
broche du clip (7, image 5). Il n'est plus possible de
tourner les repose-pieds sur le côté.
20
5.1.5 Montage de l'appuie-tête
Important !
Vous avez la possibilité de monter la barre

de maintien avec la courbure vers l'avant
ou vers l'arrière afin d'adapter l'appareil à
son utilisateur.
Vous pouvez retirer le rembourrage de l'ap-

puie-tête (10, image 6) et le remplacer par
des rembourrages ayant d'autres formes
(option). Pour le retirer, desserrez les vis de
fixation (9, image 6).
1. Tournez légèrement la vis avec la poignée étoile
(6, image 6) dans l'étrier (7, image 6).
2. Enfoncez l'étrier avec la vis par l'arrière sur la poi-
gnée du dossier (5, image 6) de sorte que la vis
s'engage dans le perçage de la poignée du dos-
sier.
3. Introduisez la plaque par l'avant (4, image 6) dans
l'étrier afin que les deux extrémités de la plaque
soient dirigées vers le haut et vers le bas ; afin
que la partie courbe de la plaque repose sur la
poignée du dossier.
Important !
La plaque doit, avec l'insertion du logement,
reposer pleinement de par sa face bombée sur
la poignée du dossier.
4. Enfoncez la barre de maintien (3, image 6) par le
haut dans les fraisures de l'étrier.
5. Serrez la vis avec la poignée étoile (6, image 6)
jusqu'à ce que la barre de maintien soit fixée.
6. Enfoncez le rembourrage (10, image 6) et son
support (2, image 6) dans le guide-support au ni-
veau de la barre de maintien (8, image 6).
7. Serrez la vis supérieure à poignée étoile (1,
image 6) jusqu'à ce que le support du rembour-
rage soit fixé.
