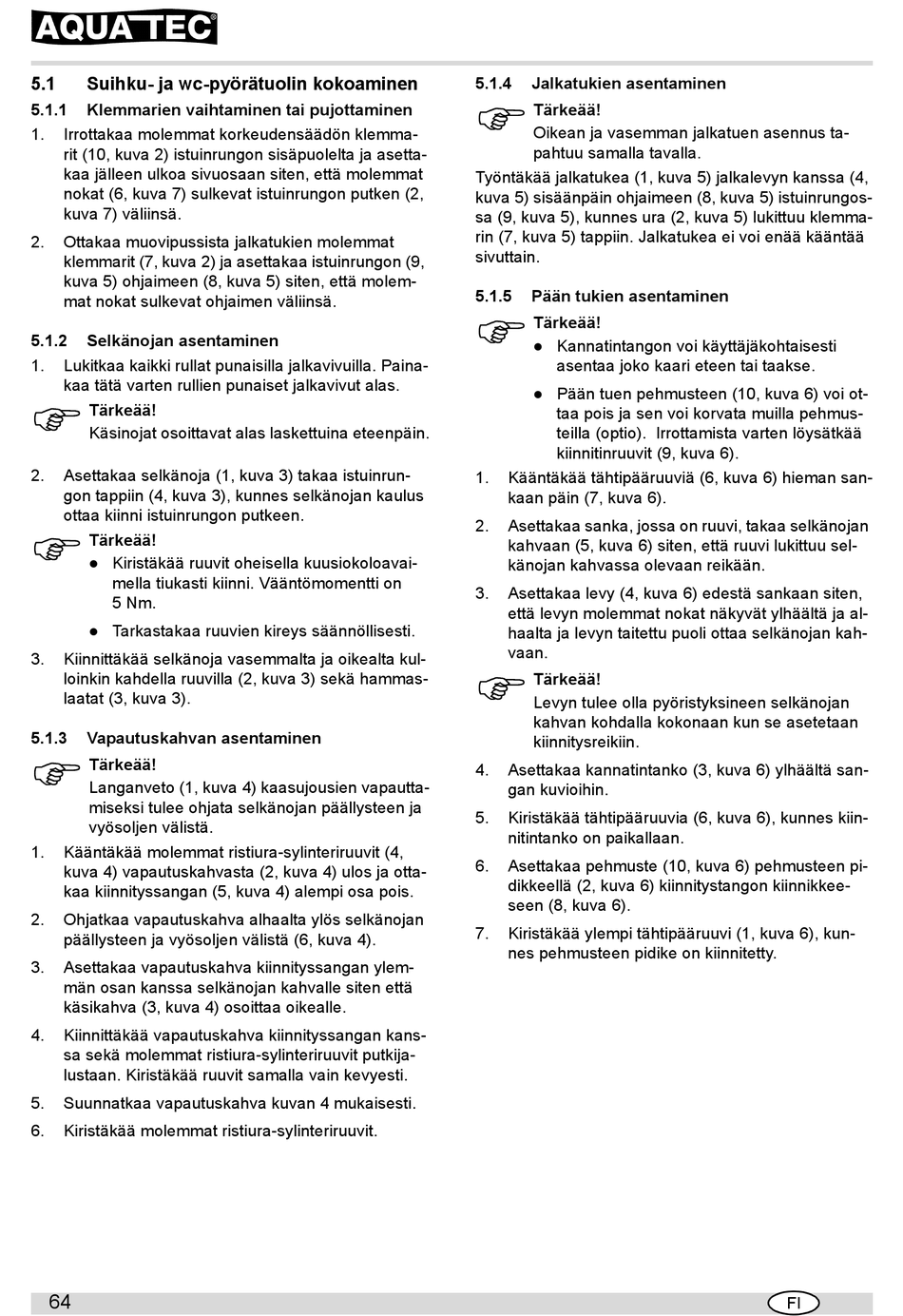

5.1 Suihku- ja wc-pyörätuolin kokoaminen
5.1.1 Klemmarien vaihtaminen tai pujottaminen
1. Irrottakaa molemmat korkeudensäädön klemma-
rit (10, kuva 2) istuinrungon sisäpuolelta ja asetta-
kaa jälleen ulkoa sivuosaan siten, että molemmat
nokat (6, kuva 7) sulkevat istuinrungon putken (2,
kuva 7) väliinsä.
2. Ottakaa muovipussista jalkatukien molemmat
klemmarit (7, kuva 2) ja asettakaa istuinrungon (9,
kuva 5) ohjaimeen (8, kuva 5) siten, että molem-
mat nokat sulkevat ohjaimen väliinsä.
5.1.2 Selkänojan asentaminen
1. Lukitkaa kaikki rullat punaisilla jalkavivuilla. Paina-
kaa tätä varten rullien punaiset jalkavivut alas.
Tärkeää!
Käsinojat osoittavat alas laskettuina eteenpäin.
2. Asettakaa selkänoja (1, kuva 3) takaa istuinrun-
gon tappiin (4, kuva 3), kunnes selkänojan kaulus
ottaa kiinni istuinrungon putkeen.
Tärkeää!
Kiristäkää ruuvit oheisella kuusiokoloavai-

mella tiukasti kiinni. Vääntömomentti on
5 Nm.
Tarkastakaa ruuvien kireys säännöllisesti.

3. Kiinnittäkää selkänoja vasemmalta ja oikealta kul-
loinkin kahdella ruuvilla (2, kuva 3) sekä hammas-
laatat (3, kuva 3).
5.1.3

Vapautuskahvan asentaminen

Tärkeää!
Langanveto (1, kuva 4) kaasujousien vapautta-
miseksi tulee ohjata selkänojan päällysteen ja
vyösoljen välistä.
1. Kääntäkää molemmat ristiura-sylinteriruuvit (4,
kuva 4) vapautuskahvasta (2, kuva 4) ulos ja otta-
kaa kiinnityssangan (5, kuva 4) alempi osa pois.
2. Ohjatkaa vapautuskahva alhaalta ylös selkänojan
päällysteen ja vyösoljen välistä (6, kuva 4).
3. Asettakaa vapautuskahva kiinnityssangan ylem-
män osan kanssa selkänojan kahvalle siten että
käsikahva (3, kuva 4) osoittaa oikealle.
4. Kiinnittäkää vapautuskahva kiinnityssangan kans-
sa sekä molemmat ristiura-sylinteriruuvit putkija-
lustaan. Kiristäkää ruuvit samalla vain kevyesti.
5. Suunnatkaa vapautuskahva kuvan 4 mukaisesti.
6. Kiristäkää molemmat ristiura-sylinteriruuvit.
64
5.1.4

Jalkatukien asentaminen

Tärkeää!
Oikean ja vasemman jalkatuen asennus ta-
pahtuu samalla tavalla.
Työntäkää jalkatukea (1, kuva 5) jalkalevyn kanssa (4,
kuva 5) sisäänpäin ohjaimeen (8, kuva 5) istuinrungos-
sa (9, kuva 5), kunnes ura (2, kuva 5) lukittuu klemma-
rin (7, kuva 5) tappiin. Jalkatukea ei voi enää kääntää
sivuttain.
5.1.5 Pään tukien asentaminen
Tärkeää!
Kannatintangon voi käyttäjäkohtaisesti

asentaa joko kaari eteen tai taakse.
Pään tuen pehmusteen (10, kuva 6) voi ot-

taa pois ja sen voi korvata muilla pehmus-
teilla (optio). Irrottamista varten löysätkää
kiinnitinruuvit (9, kuva 6).
1. Kääntäkää tähtipääruuviä (6, kuva 6) hieman san-
kaan päin (7, kuva 6).
2. Asettakaa sanka, jossa on ruuvi, takaa selkänojan
kahvaan (5, kuva 6) siten, että ruuvi lukittuu sel-
känojan kahvassa olevaan reikään.
3. Asettakaa levy (4, kuva 6) edestä sankaan siten,
että levyn molemmat nokat näkyvät ylhäältä ja al-
haalta ja levyn taitettu puoli ottaa selkänojan kah-
vaan.
Tärkeää!
Levyn tulee olla pyöristyksineen selkänojan
kahvan kohdalla kokonaan kun se asetetaan
kiinnitysreikiin.
4. Asettakaa kannatintanko (3, kuva 6) ylhäältä san-
gan kuvioihin.
5. Kiristäkää tähtipääruuvia (6, kuva 6), kunnes kiin-
nitintanko on paikallaan.
6. Asettakaa pehmuste (10, kuva 6) pehmusteen pi-
dikkeellä (2, kuva 6) kiinnitystangon kiinnikkee-
seen (8, kuva 6).
7. Kiristäkää ylempi tähtipääruuvi (1, kuva 6), kun-
nes pehmusteen pidike on kiinnitetty.
