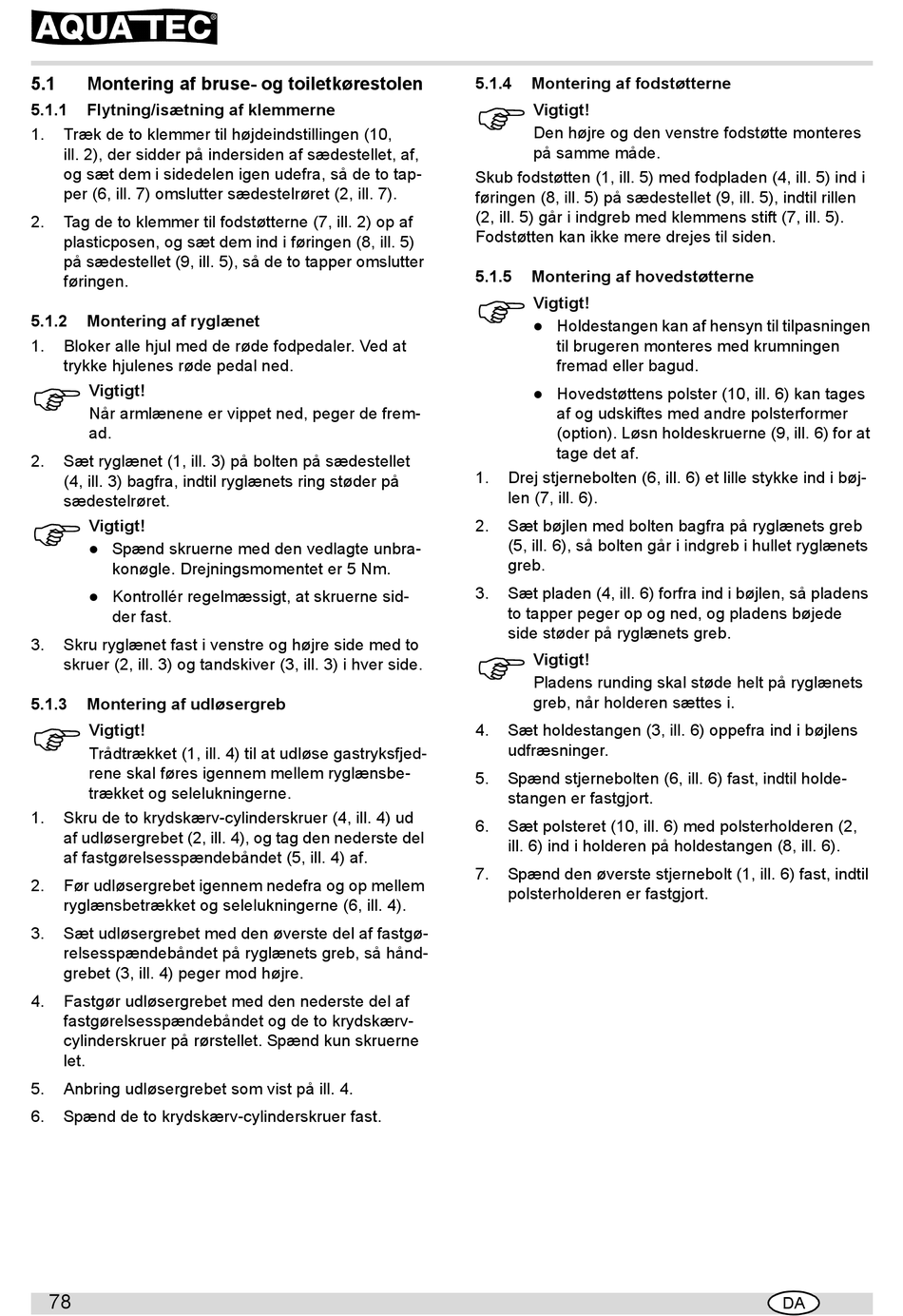

5.1 Montering af bruse- og toiletkørestolen
5.1.1 Flytning/isætning af klemmerne
1. Træk de to klemmer til højdeindstillingen (10,
ill. 2), der sidder på indersiden af sædestellet, af,
og sæt dem i sidedelen igen udefra, så de to tap-
per (6, ill. 7) omslutter sædestelrøret (2, ill. 7).
2. Tag de to klemmer til fodstøtterne (7, ill. 2) op af
plasticposen, og sæt dem ind i føringen (8, ill. 5)
på sædestellet (9, ill. 5), så de to tapper omslutter
føringen.
5.1.2 Montering af ryglænet
1. Bloker alle hjul med de røde fodpedaler. Ved at
trykke hjulenes røde pedal ned.
Vigtigt!
Når armlænene er vippet ned, peger de frem-
ad.
2. Sæt ryglænet (1, ill. 3) på bolten på sædestellet
(4, ill. 3) bagfra, indtil ryglænets ring støder på
sædestelrøret.
Vigtigt!
Spænd skruerne med den vedlagte unbra-

konøgle. Drejningsmomentet er 5 Nm.
Kontrollér regelmæssigt, at skruerne sid-

der fast.
3. Skru ryglænet fast i venstre og højre side med to
skruer (2, ill. 3) og tandskiver (3, ill. 3) i hver side.
5.1.3 Montering af udløsergreb
Vigtigt!
Trådtrækket (1, ill. 4) til at udløse gastryksfjed-
rene skal føres igennem mellem ryglænsbe-
trækket og selelukningerne.
1. Skru de to krydskærv-cylinderskruer (4, ill. 4) ud
af udløsergrebet (2, ill. 4), og tag den nederste del
af fastgørelsesspændebåndet (5, ill. 4) af.
2. Før udløsergrebet igennem nedefra og op mellem
ryglænsbetrækket og selelukningerne (6, ill. 4).
3. Sæt udløsergrebet med den øverste del af fastgø-
relsesspændebåndet på ryglænets greb, så hånd-
grebet (3, ill. 4) peger mod højre.
4. Fastgør udløsergrebet med den nederste del af
fastgørelsesspændebåndet og de to krydskærv-
cylinderskruer på rørstellet. Spænd kun skruerne
let.
5. Anbring udløsergrebet som vist på ill. 4.
6. Spænd de to krydskærv-cylinderskruer fast.
78
5.1.4 Montering af fodstøtterne
Vigtigt!
Den højre og den venstre fodstøtte monteres
på samme måde.
Skub fodstøtten (1, ill. 5) med fodpladen (4, ill. 5) ind i
føringen (8, ill. 5) på sædestellet (9, ill. 5), indtil rillen
(2, ill. 5) går i indgreb med klemmens stift (7, ill. 5).
Fodstøtten kan ikke mere drejes til siden.
5.1.5 Montering af hovedstøtterne
Vigtigt!
Holdestangen kan af hensyn til tilpasningen

til brugeren monteres med krumningen
fremad eller bagud.
Hovedstøttens polster (10, ill. 6) kan tages

af og udskiftes med andre polsterformer
(option). Løsn holdeskruerne (9, ill. 6) for at
tage det af.
1. Drej stjernebolten (6, ill. 6) et lille stykke ind i bøj-
len (7, ill. 6).
2. Sæt bøjlen med bolten bagfra på ryglænets greb
(5, ill. 6), så bolten går i indgreb i hullet ryglænets
greb.
3. Sæt pladen (4, ill. 6) forfra ind i bøjlen, så pladens
to tapper peger op og ned, og pladens bøjede
side støder på ryglænets greb.
Vigtigt!
Pladens runding skal støde helt på ryglænets
greb, når holderen sættes i.
4. Sæt holdestangen (3, ill. 6) oppefra ind i bøjlens
udfræsninger.
5. Spænd stjernebolten (6, ill. 6) fast, indtil holde-
stangen er fastgjort.
6. Sæt polsteret (10, ill. 6) med polsterholderen (2,
ill. 6) ind i holderen på holdestangen (8, ill. 6).
7. Spænd den øverste stjernebolt (1, ill. 6) fast, indtil
polsterholderen er fastgjort.
