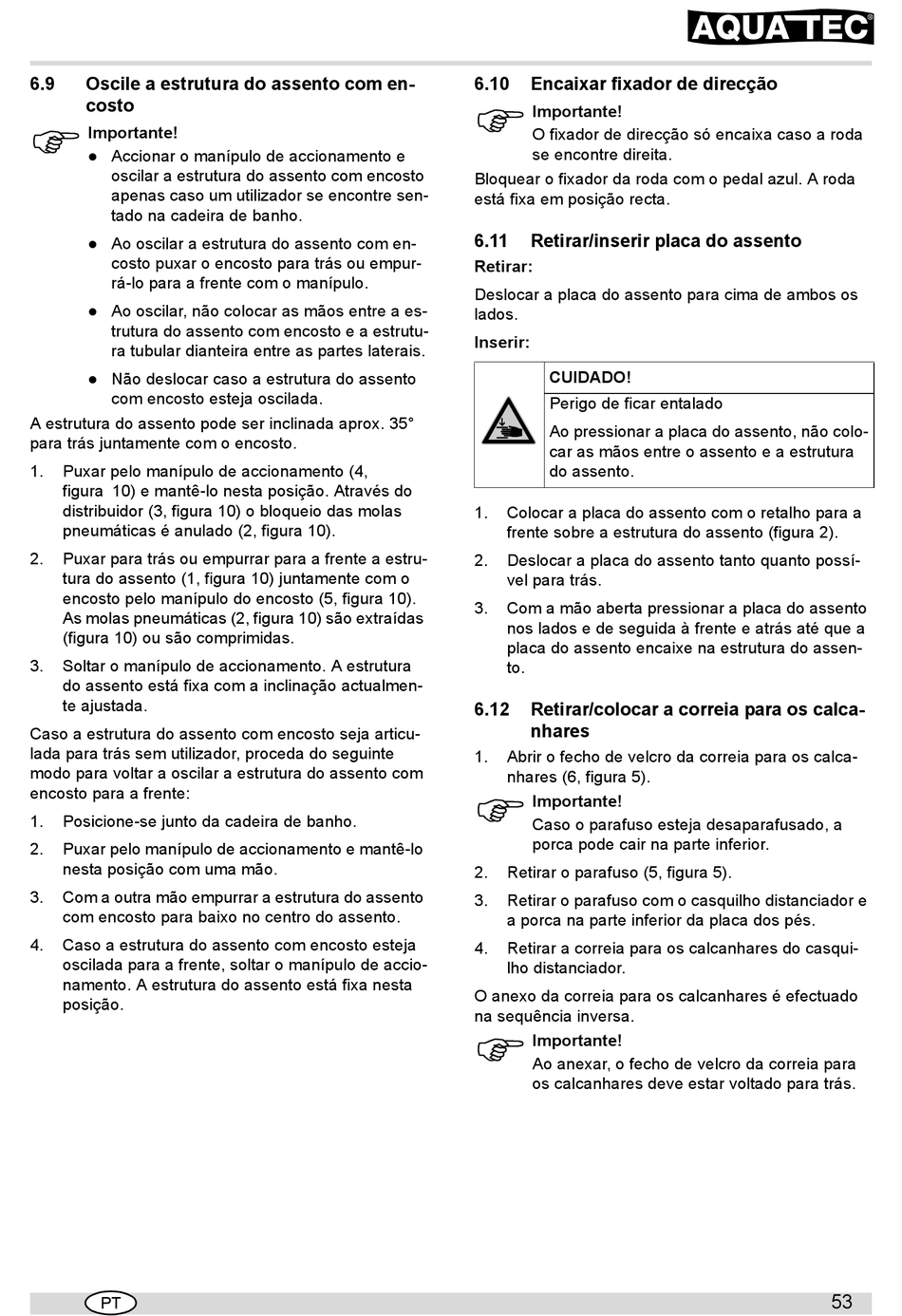

6.9 Oscile a estrutura do assento com en-
costo
Importante!
Accionar o manípulo de accionamento e

oscilar a estrutura do assento com encosto
apenas caso um utilizador se encontre sen-
tado na cadeira de banho.
Ao oscilar a estrutura do assento com en-

costo puxar o encosto para trás ou empur-
rá-lo para a frente com o manípulo.
Ao oscilar, não colocar as mãos entre a es-

trutura do assento com encosto e a estrutu-
ra tubular dianteira entre as partes laterais.
Não deslocar caso a estrutura do assento

com encosto esteja oscilada.
A estrutura do assento pode ser inclinada aprox. 35°
para trás juntamente com o encosto.
1. Puxar pelo manípulo de accionamento (4,
figura 10) e mantê-lo nesta posição. Através do
distribuidor (3, figura 10) o bloqueio das molas
pneumáticas é anulado (2, figura 10).
2. Puxar para trás ou empurrar para a frente a estru-
tura do assento (1, figura 10) juntamente com o
encosto pelo manípulo do encosto (5, figura 10).
As molas pneumáticas (2, figura 10) são extraídas
(figura 10) ou são comprimidas.
3. Soltar o manípulo de accionamento. A estrutura
do assento está fixa com a inclinação actualmen-
te ajustada.
Caso a estrutura do assento com encosto seja articu-
lada para trás sem utilizador, proceda do seguinte
modo para voltar a oscilar a estrutura do assento com
encosto para a frente:
1. Posicione-se junto da cadeira de banho.
2. Puxar pelo manípulo de accionamento e mantê-lo
nesta posição com uma mão.
3. Com a outra mão empurrar a estrutura do assento
com encosto para baixo no centro do assento.
4. Caso a estrutura do assento com encosto esteja
oscilada para a frente, soltar o manípulo de accio-
namento. A estrutura do assento está fixa nesta
posição.
PT
6.10 Encaixar fixador de direcção
Importante!
O fixador de direcção só encaixa caso a roda
se encontre direita.
Bloquear o fixador da roda com o pedal azul. A roda
está fixa em posição recta.
6.11

Retirar/inserir placa do assento

Retirar:
Deslocar a placa do assento para cima de ambos os
lados.
Inserir:
CUIDADO!
Perigo de ficar entalado
Ao pressionar a placa do assento, não colo-
car as mãos entre o assento e a estrutura
do assento.
1. Colocar a placa do assento com o retalho para a
frente sobre a estrutura do assento (figura 2).
2. Deslocar a placa do assento tanto quanto possí-
vel para trás.
3. Com a mão aberta pressionar a placa do assento
nos lados e de seguida à frente e atrás até que a
placa do assento encaixe na estrutura do assen-
to.
6.12 Retirar/colocar a correia para os calca-
nhares
1. Abrir o fecho de velcro da correia para os calca-
nhares (6, figura 5).
Importante!
Caso o parafuso esteja desaparafusado, a
porca pode cair na parte inferior.
2. Retirar o parafuso (5, figura 5).
3. Retirar o parafuso com o casquilho distanciador e
a porca na parte inferior da placa dos pés.
4. Retirar a correia para os calcanhares do casqui-
lho distanciador.
O anexo da correia para os calcanhares é efectuado
na sequência inversa.
Importante!
Ao anexar, o fecho de velcro da correia para
os calcanhares deve estar voltado para trás.
53
