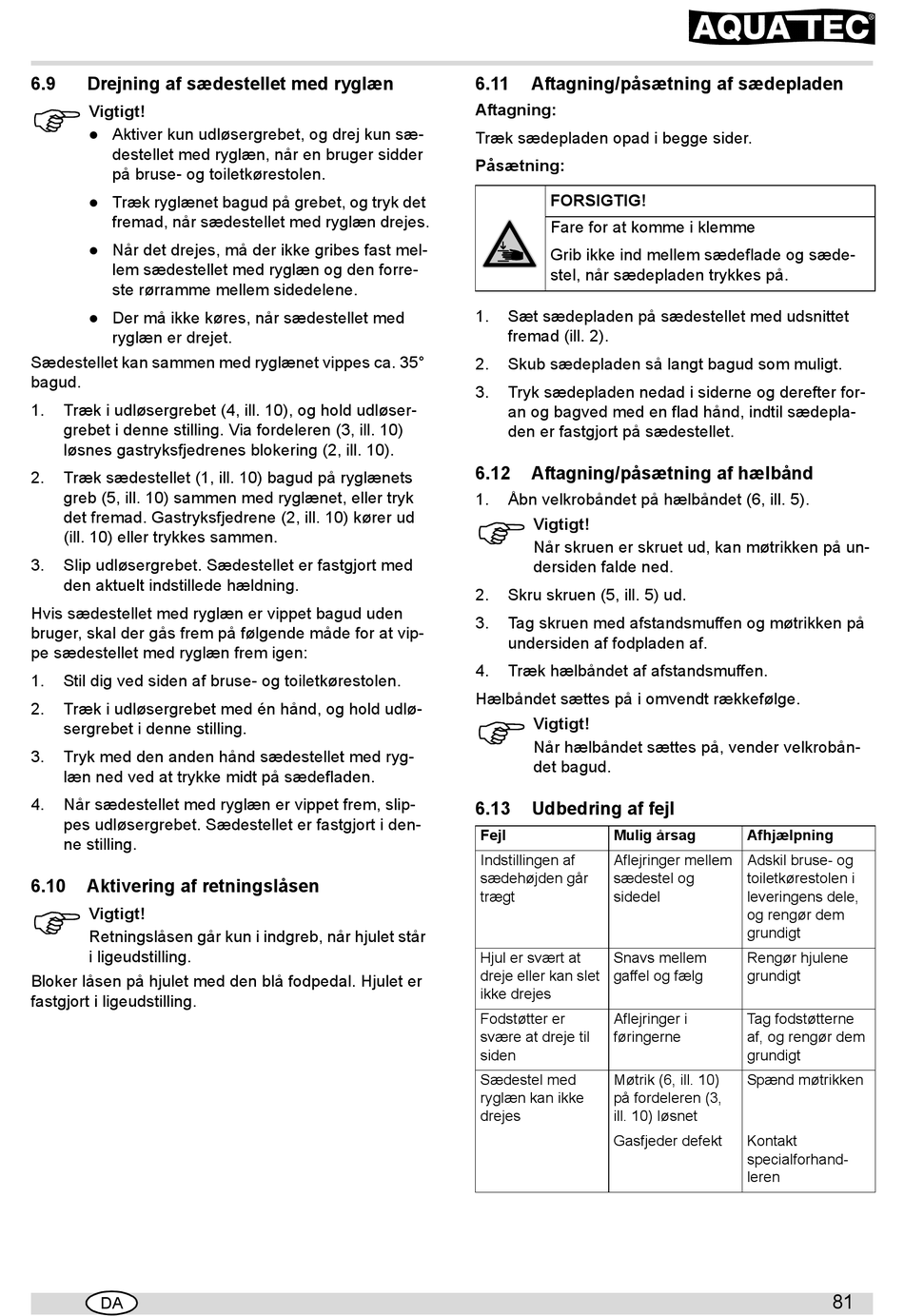

6.9 Drejning af sædestellet med ryglæn
Vigtigt!
Aktiver kun udløsergrebet, og drej kun sæ-

destellet med ryglæn, når en bruger sidder
på bruse- og toiletkørestolen.
Træk ryglænet bagud på grebet, og tryk det

fremad, når sædestellet med ryglæn drejes.
Når det drejes, må der ikke gribes fast mel-

lem sædestellet med ryglæn og den forre-
ste rørramme mellem sidedelene.
Der må ikke køres, når sædestellet med

ryglæn er drejet.
Sædestellet kan sammen med ryglænet vippes ca. 35°
bagud.
1. Træk i udløsergrebet (4, ill. 10), og hold udløser-
grebet i denne stilling. Via fordeleren (3, ill. 10)
løsnes gastryksfjedrenes blokering (2, ill. 10).
2. Træk sædestellet (1, ill. 10) bagud på ryglænets
greb (5, ill. 10) sammen med ryglænet, eller tryk
det fremad. Gastryksfjedrene (2, ill. 10) kører ud
(ill. 10) eller trykkes sammen.
3. Slip udløsergrebet. Sædestellet er fastgjort med
den aktuelt indstillede hældning.
Hvis sædestellet med ryglæn er vippet bagud uden
bruger, skal der gås frem på følgende måde for at vip-
pe sædestellet med ryglæn frem igen:
1. Stil dig ved siden af bruse- og toiletkørestolen.
2. Træk i udløsergrebet med én hånd, og hold udlø-
sergrebet i denne stilling.
3. Tryk med den anden hånd sædestellet med ryg-
læn ned ved at trykke midt på sædefladen.
4. Når sædestellet med ryglæn er vippet frem, slip-
pes udløsergrebet. Sædestellet er fastgjort i den-
ne stilling.
6.10 Aktivering af retningslåsen
Vigtigt!
Retningslåsen går kun i indgreb, når hjulet står
i ligeudstilling.
Bloker låsen på hjulet med den blå fodpedal. Hjulet er
fastgjort i ligeudstilling.
DA
6.11 Aftagning/påsætning af sædepladen
Aftagning:
Træk sædepladen opad i begge sider.
Påsætning:
FORSIGTIG!
Fare for at komme i klemme
Grib ikke ind mellem sædeflade og sæde-
stel, når sædepladen trykkes på.
1. Sæt sædepladen på sædestellet med udsnittet
fremad (ill. 2).
2. Skub sædepladen så langt bagud som muligt.
3. Tryk sædepladen nedad i siderne og derefter for-
an og bagved med en flad hånd, indtil sædepla-
den er fastgjort på sædestellet.
6.12 Aftagning/påsætning af hælbånd
1. Åbn velkrobåndet på hælbåndet (6, ill. 5).
Vigtigt!
Når skruen er skruet ud, kan møtrikken på un-
dersiden falde ned.
2. Skru skruen (5, ill. 5) ud.
3. Tag skruen med afstandsmuffen og møtrikken på
undersiden af fodpladen af.
4. Træk hælbåndet af afstandsmuffen.
Hælbåndet sættes på i omvendt rækkefølge.
Vigtigt!
Når hælbåndet sættes på, vender velkrobån-
det bagud.
6.13

Udbedring af fejl

Fejl Mulig årsag
Indstillingen af Aflejringer mellem
sædehøjden går sædestel og
trægt sidedel
Hjul er svært at Snavs mellem
dreje eller kan slet gaffel og fælg
ikke drejes
Fodstøtter er Aflejringer i
svære at dreje til føringerne
siden
Sædestel med Møtrik (6, ill. 10)
ryglæn kan ikke på fordeleren (3,
drejes ill. 10) løsnet
Gasfjeder defekt
Afhjælpning
Adskil bruse- og
toiletkørestolen i
leveringens dele,
og rengør dem
grundigt
Rengør hjulene
grundigt
Tag fodstøtterne
af, og rengør dem
grundigt
Spænd møtrikken
Kontakt
specialforhand-
leren
81
