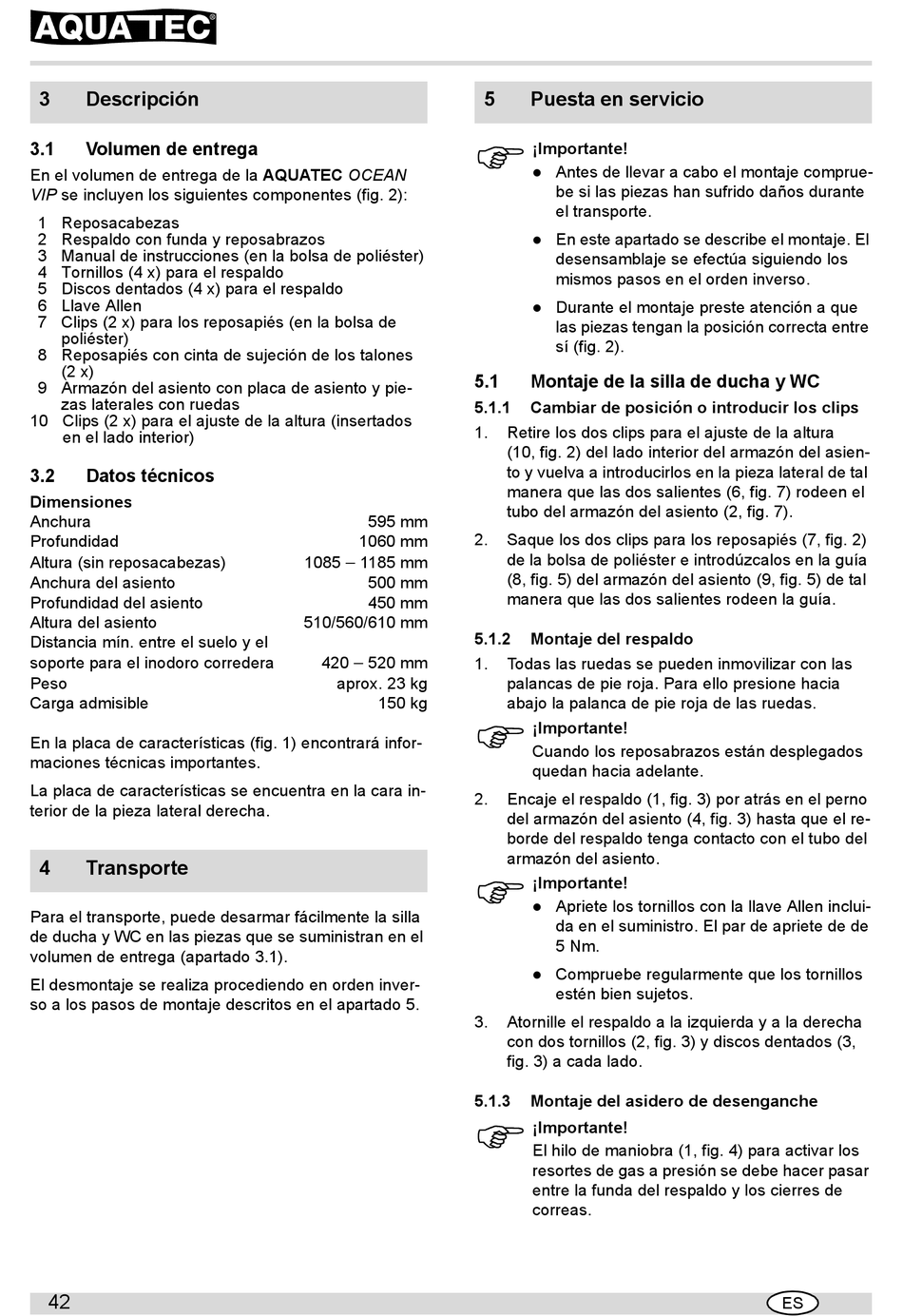

3 Descripción
3.1

Volumen de entrega

En el volumen de entrega de la AQUATEC OCEAN
VIP se incluyen los siguientes componentes (fig. 2):
1 Reposacabezas
2 Respaldo con funda y reposabrazos
3 Manual de instrucciones (en la bolsa de poliéster)
4 Tornillos (4 x) para el respaldo
5 Discos dentados (4 x) para el respaldo
6 Llave Allen
7 Clips (2 x) para los reposapiés (en la bolsa de
poliéster)
8 Reposapiés con cinta de sujeción de los talones
(2 x)
9 Armazón del asiento con placa de asiento y pie-
zas laterales con ruedas
10 Clips (2 x) para el ajuste de la altura (insertados
en el lado interior)
3.2 Datos técnicos
Dimensiones
Anchura
Profundidad
Altura (sin reposacabezas)
Anchura del asiento
Profundidad del asiento
Altura del asiento
Distancia mín. entre el suelo y el
soporte para el inodoro corredera
Peso
Carga admisible
En la placa de características (fig. 1) encontrará infor-
maciones técnicas importantes.
La placa de características se encuentra en la cara in-
terior de la pieza lateral derecha.
4

Transporte

Para el transporte, puede desarmar fácilmente la silla
de ducha y WC en las piezas que se suministran en el
volumen de entrega (apartado 3.1).
El desmontaje se realiza procediendo en orden inver-
so a los pasos de montaje descritos en el apartado 5.
42
5.1
5.1.1
1.
595 mm
2.
1060 mm
−
1085 1185 mm
500 mm
450 mm
510/560/610 mm
5.1.2
−
420 520 mm
1.
aprox. 23 kg
150 kg
2.
3.
5.1.3
5

Puesta en servicio

¡Importante!
Antes de llevar a cabo el montaje comprue-

be si las piezas han sufrido daños durante
el transporte.
En este apartado se describe el montaje. El

desensamblaje se efectúa siguiendo los
mismos pasos en el orden inverso.
Durante el montaje preste atención a que

las piezas tengan la posición correcta entre
sí (fig. 2).

Montaje de la silla de ducha y WC

Cambiar de posición o introducir los clips
Retire los dos clips para el ajuste de la altura
(10, fig. 2) del lado interior del armazón del asien-
to y vuelva a introducirlos en la pieza lateral de tal
manera que las dos salientes (6, fig. 7) rodeen el
tubo del armazón del asiento (2, fig. 7).
Saque los dos clips para los reposapiés (7, fig. 2)
de la bolsa de poliéster e introdúzcalos en la guía
(8, fig. 5) del armazón del asiento (9, fig. 5) de tal
manera que las dos salientes rodeen la guía.

Montaje del respaldo

Todas las ruedas se pueden inmovilizar con las
palancas de pie roja. Para ello presione hacia
abajo la palanca de pie roja de las ruedas.
¡Importante!
Cuando los reposabrazos están desplegados
quedan hacia adelante.
Encaje el respaldo (1, fig. 3) por atrás en el perno
del armazón del asiento (4, fig. 3) hasta que el re-
borde del respaldo tenga contacto con el tubo del
armazón del asiento.
¡Importante!
Apriete los tornillos con la llave Allen inclui-

da en el suministro. El par de apriete de de
5 Nm.
Compruebe regularmente que los tornillos

estén bien sujetos.
Atornille el respaldo a la izquierda y a la derecha
con dos tornillos (2, fig. 3) y discos dentados (3,
fig. 3) a cada lado.

Montaje del asidero de desenganche

¡Importante!
El hilo de maniobra (1, fig. 4) para activar los
resortes de gas a presión se debe hacer pasar
entre la funda del respaldo y los cierres de
correas.
