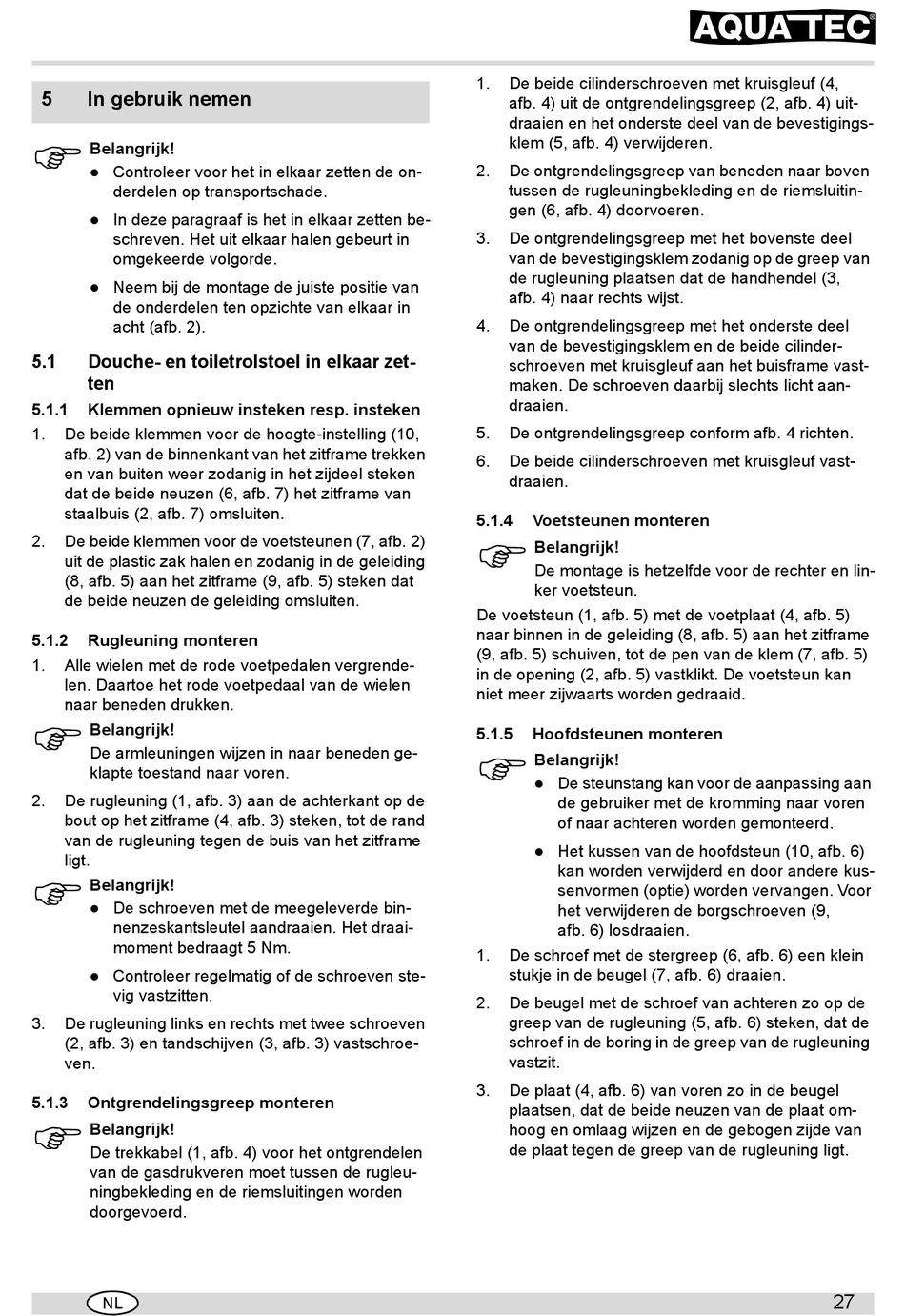

5

In gebruik nemen

Belangrijk!
Controleer voor het in elkaar zetten de on-

derdelen op transportschade.
In deze paragraaf is het in elkaar zetten be-

schreven. Het uit elkaar halen gebeurt in
omgekeerde volgorde.
Neem bij de montage de juiste positie van

de onderdelen ten opzichte van elkaar in
acht (afb. 2).
5.1 Douche- en toiletrolstoel in elkaar zet-
ten
5.1.1

Klemmen opnieuw insteken resp. insteken

1. De beide klemmen voor de hoogte-instelling (10,
afb. 2) van de binnenkant van het zitframe trekken
en van buiten weer zodanig in het zijdeel steken
dat de beide neuzen (6, afb. 7) het zitframe van
staalbuis (2, afb. 7) omsluiten.
2. De beide klemmen voor de voetsteunen (7, afb. 2)
uit de plastic zak halen en zodanig in de geleiding
(8, afb. 5) aan het zitframe (9, afb. 5) steken dat
de beide neuzen de geleiding omsluiten.
5.1.2

Rugleuning monteren

1. Alle wielen met de rode voetpedalen vergrende-
len. Daartoe het rode voetpedaal van de wielen
naar beneden drukken.
Belangrijk!
De armleuningen wijzen in naar beneden ge-
klapte toestand naar voren.
2. De rugleuning (1, afb. 3) aan de achterkant op de
bout op het zitframe (4, afb. 3) steken, tot de rand
van de rugleuning tegen de buis van het zitframe
ligt.
Belangrijk!
De schroeven met de meegeleverde bin-

nenzeskantsleutel aandraaien. Het draai-
moment bedraagt 5 Nm.
Controleer regelmatig of de schroeven ste-

vig vastzitten.
3. De rugleuning links en rechts met twee schroeven
(2, afb. 3) en tandschijven (3, afb. 3) vastschroe-
ven.
5.1.3

Ontgrendelingsgreep monteren

Belangrijk!
De trekkabel (1, afb. 4) voor het ontgrendelen
van de gasdrukveren moet tussen de rugleu-
ningbekleding en de riemsluitingen worden
doorgevoerd.
NL
1. De beide cilinderschroeven met kruisgleuf (4,
afb. 4) uit de ontgrendelingsgreep (2, afb. 4) uit-
draaien en het onderste deel van de bevestigings-
klem (5, afb. 4) verwijderen.
2. De ontgrendelingsgreep van beneden naar boven
tussen de rugleuningbekleding en de riemsluitin-
gen (6, afb. 4) doorvoeren.
3. De ontgrendelingsgreep met het bovenste deel
van de bevestigingsklem zodanig op de greep van
de rugleuning plaatsen dat de handhendel (3,
afb. 4) naar rechts wijst.
4. De ontgrendelingsgreep met het onderste deel
van de bevestigingsklem en de beide cilinder-
schroeven met kruisgleuf aan het buisframe vast-
maken. De schroeven daarbij slechts licht aan-
draaien.
5. De ontgrendelingsgreep conform afb. 4 richten.
6. De beide cilinderschroeven met kruisgleuf vast-
draaien.
5.1.4

Voetsteunen monteren

Belangrijk!
De montage is hetzelfde voor de rechter en lin-
ker voetsteun.
De voetsteun (1, afb. 5) met de voetplaat (4, afb. 5)
naar binnen in de geleiding (8, afb. 5) aan het zitframe
(9, afb. 5) schuiven, tot de pen van de klem (7, afb. 5)
in de opening (2, afb. 5) vastklikt. De voetsteun kan
niet meer zijwaarts worden gedraaid.
5.1.5

Hoofdsteunen monteren

Belangrijk!
De steunstang kan voor de aanpassing aan

de gebruiker met de kromming naar voren
of naar achteren worden gemonteerd.
Het kussen van de hoofdsteun (10, afb. 6)

kan worden verwijderd en door andere kus-
senvormen (optie) worden vervangen. Voor
het verwijderen de borgschroeven (9,
afb. 6) losdraaien.
1. De schroef met de stergreep (6, afb. 6) een klein
stukje in de beugel (7, afb. 6) draaien.
2. De beugel met de schroef van achteren zo op de
greep van de rugleuning (5, afb. 6) steken, dat de
schroef in de boring in de greep van de rugleuning
vastzit.
3. De plaat (4, afb. 6) van voren zo in de beugel
plaatsen, dat de beide neuzen van de plaat om-
hoog en omlaag wijzen en de gebogen zijde van
de plaat tegen de greep van de rugleuning ligt.
27
