ISOMETER® IR427 plus MK7

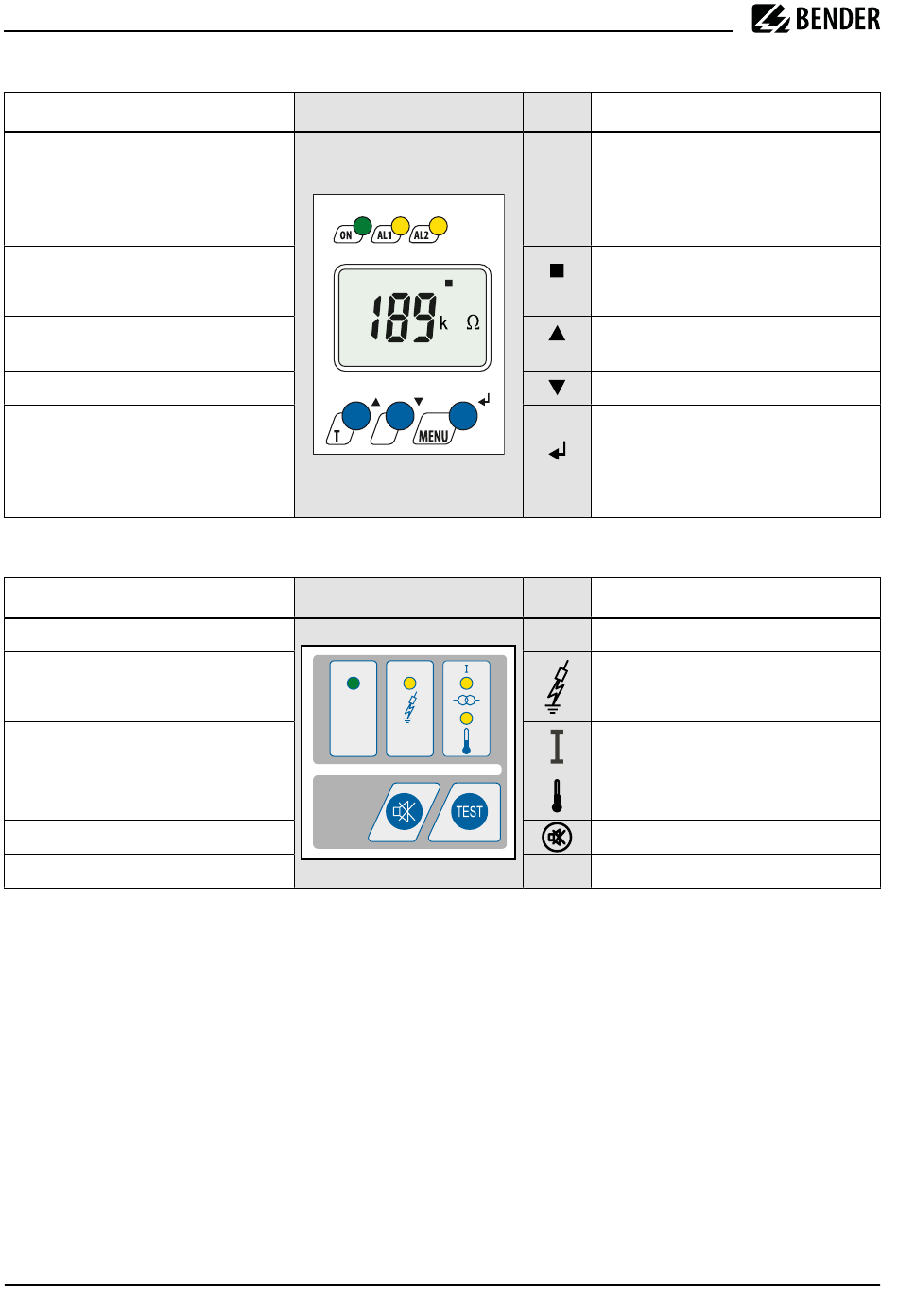

Anzeige- und Bedienelemente IR427
Funktion
grün - Betriebs-LED
gelb - LED Alarm 1 leuchtet:
Ansprechwert R
unterschritten
an
gelb - LED Alarm 2 leuchtet:
Ansprechwert % I und °C überschritten
Display im Standard-Betrieb:
Blinkender Punkt = Messtakt
Isolationswiderstand R
= 189 kΩ
F
Aufwärts-Taste: Menüpunkte/Werte
Test-Taste: Starten eines Selbsttests (2 s)
Abwärts-Taste: Menüpunkte/Werte
Start des Menübetriebs (2 s)
Enter-Taste:
(< 1,5 s) Menü-, Untermenü-Punkt, Wert
bestätigen.
(2 s) zurück zur nächsthöheren Menü-Ebene
Anzeige- und Bedienelemente MK7
Funktion
grün - Betriebs-LED
gelb - LED Isolationsfehler leuchtet:
Ansprechwert R
unterschritten
an
gelb - LED Überlast (Überstrom) leuchtet:
Ansprechwert Ialarm überschritten
gelb - LED Übertemperatur leuchtet:
Ansprechwert °C überschritten
Mute-Taste: Akustischen Alarm abschalten
Selbsttest starten
8
IR427-MK7_D00118_03_M_DEEN/07.2024
Display and operating elements IR427
Gerätefront/Device front
Display and operating elements MK7
Gerätefront/Device front
ON
Element
green - Power On LED
ON
yellow - LED Alarm 1 lights: Measured value has
AL1
fallen below the response value R
AL2
yellow - LED Alarm 2 lights:
Response value % I and °C exceeded
Display in standard mode:
Flashing point = measuring pulse
189 kΩ
Insulation resistance R
Up button: Menu items/values
Test button: to start a self test (2 s)
T
Down button: Menu items/values
To start the menu mode (2 s)
ENTER key:
(< 1.5 s) To confirm menu item, submenu
MENU
item and value.
(2 s) To return to the next higher menu level
Element
ON
green - Power On LED
yellow - LED insulation fault lights: Measured
value has fallen below the response
value R
an
yellow - LED overload (overcurrent) lights:
response value Ialarm exceeded
yellow - LED overtemperature lights:
response value °C exceeded
Mute button: to cancel the alarm
TEST
Starting the self test
Function
an
= 189 kΩ
F
Function
