3.4.2 Betriebsart einstellen

Die Auswahl der Betriebsart, mit welcher die ROTEX HPSU com-
pact arbeiten soll, erfolgt am Drehschalter in der Stellung
.
"Betriebsart"
Die ausgewählte Betriebsart wird durch kurzen Druck auf den
Drehtaster aktiviert.
Betriebsart
Bereitschaft
Absenken

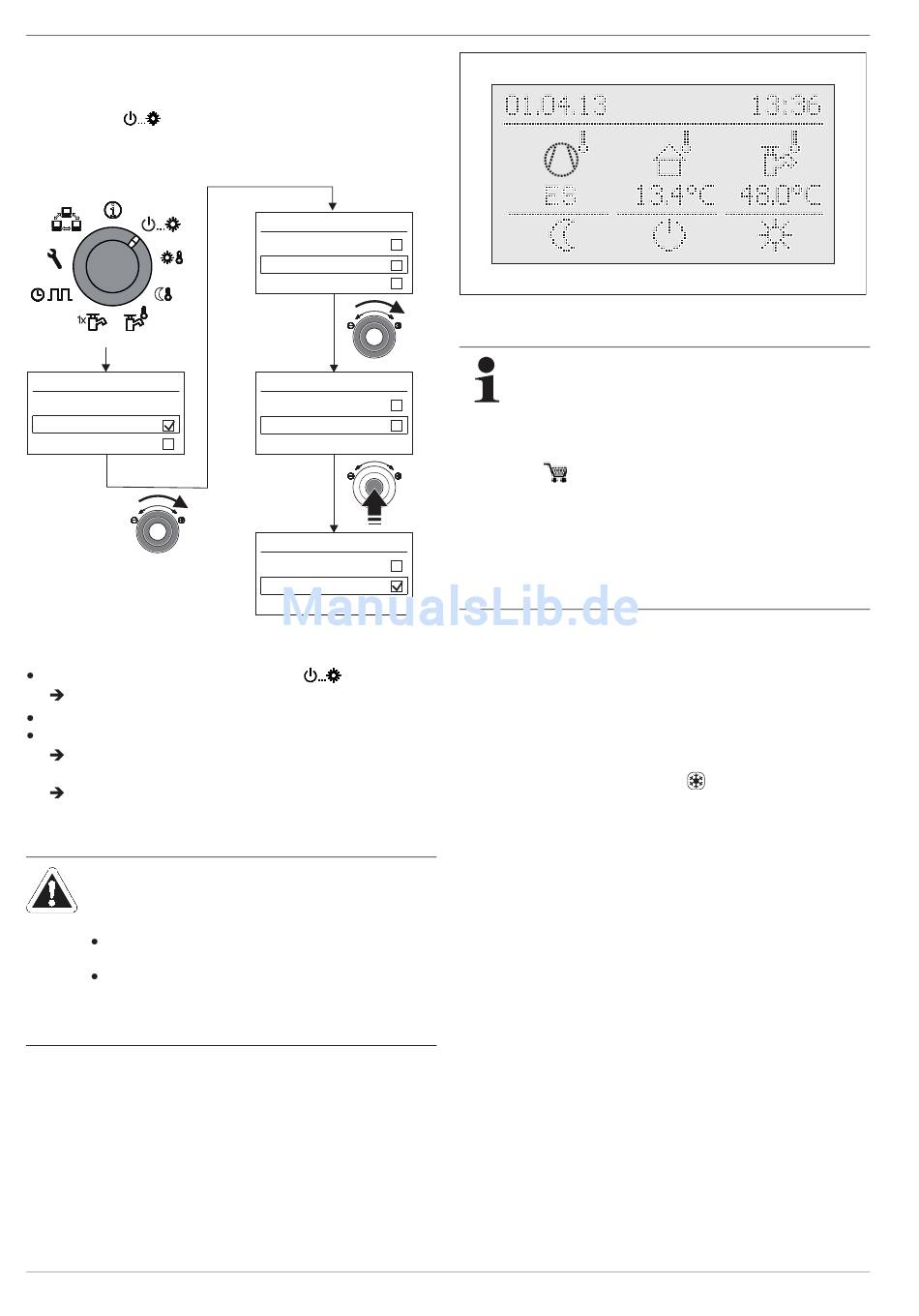

Bild 3-7 Betriebsart umstellen
(Bsp.: von "Bereitschaft" auf "Automatik 1")
Drehschalter in Stellung "Betriebsart"
Übersicht wird angezeigt.
Mit dem Drehtaster die gewünschte Betriebsart auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
ROTEX HPSU compact arbeitet nach eingestellter
Betriebsart.
Aktuelle Betriebsart wird durch ein entsprechendes Sym-
bol in der Standardanzeige gekennzeichnet.
Betriebsart Bereitschaft (Stand-by)
VORSICHT!
Eine nicht frostgesicherte Heizungsanlage kann bei
Frost einfrieren und dadurch beschädigt werden.
Die Heizungsanlage bei Frostgefahr wasserseitig
entleeren.
Bei nicht entleerter Heizungsanlage, muss bei
Frostgefahr die Strom- und Brennstoffversorgung
sichergestellt und der Netzschalter eingeschaltet
bleiben.
In dieser Betriebsart wird die ROTEX HPSU compact in den
Stand-by-Betrieb versetzt. Die Frostschutzfunktion bleibt dabei
erhalten. Zur Erhaltung dieser Funktion darf die Anlage nicht vom
Netz genommen werden!
Bei einer Außentemperatur unterhalb des Parameterwerts [T-
Frostschutz] wird die integrierte Heizungsumwälzpumpe einge-
schaltet, um ein Einfrieren der Heizungsanlage zu verhindern.
Alle im RoCon-System über den CAN-Bus integrierten Regler
werden übergeordnet ebenfalls in die Betriebsart "Bereitschaft"
geschaltet.
16
Betriebsart
Heizen
Kühlen
Sommer
Betriebsart
Sommer
Automatik 1
Automatik 2
Betriebsart
Sommer
Automatik 1
Automatik 2
stellen.
Bild 3-8 Standardanzeige in der Betriebsart [Bereitschaft]
(oberhalb der Frostschutzgrenze)
In der Betriebsart [Bereitschaft] wird die Wärmepumpe
und der ggf. optional angeschlossene, interne elektri-
scher Zuheizer von der Spannungsversorgung ge-
trennt (Energieeffizienz), wenn folgende Bedingungen
erfüllt sind:
– der Außentemperaturfühler (RoCon OT1,
15 60 70) ist angeschlossen und richtig in der
Anlagenkonfiguration parametriert,
– die Außentemperatur liegt über 8 °C,
– es liegt keine Heizungsanforderung vor,
– in keinem angeschlossenen Heizkreis ist die Frost-
schutzfunktion aktiv und
– ROTEX HPSU compact ist seit mindestens 5 min
eingeschaltet.
Betriebsart Absenken
Reduzierter Heizbetrieb (niedrigere Raumsolltemperatur) nach
der im Parameter [T-Absenkung] eingestellten Absenktempe-
ratur (siehe Abschnitt 3.4.4).
Warmwasserbereitung nach den eingestellten Solltemperaturen
und Schaltzyklen im Warmwasser-Zeitprogramm [WW Pro-
gramm 1] (siehe Abschnitt 3.4.5).
Betriebsarten Heizen, Kühlen
Heiz-, Kühlbetrieb nach der im Parameter [T-Raum Soll 1] einge-
stellten Raum-Solltemperatur (siehe Abschnitt 3.4.3). Ein ange-
schlossener Außentemperaturfühler (witterungsgeführte Vorlauf-
temperaturregelung) oder eine angeschlossene Raumregler be-
einflussen ebenfalls die Vorlauf -Solltemperatur.
Warmwasserbereitung nach den eingestellten Solltemperaturen
und Schaltzyklen im Warmwasser-Zeitprogramm [WW Pro-
gramm 1] (siehe Abschnitt 3.4.5).
Betriebsart Sommer
Warmwasserbereitung nach den eingestellten Solltemperaturen
und Schaltzyklen im Warmwasser-Zeitprogramm [WW Pro-
gramm 1] (siehe Abschnitt 3.4.5).
Alle im RoCon-System über den CAN-Bus integrierten Regler
werden übergeordnet ebenfalls in die Betriebsart "Sommer" ge-
schaltet.
Betriebsart Automatik 1 (Zeitprogramm)
Automatischer Heiz- und Absenkbetrieb nach den permanenten
Zeitprogrammen (siehe Abschnitt 3.4.7):
– [HZK Programm 1]
– [WW Programm 1]
BA ROTEX HPSU compact 4 - 09/2013
