Rotex HPSU compact Bedienungsanleitung Seite 15

Kurzbe- Erklärung des Anzeigewerts
zeichnung
TA Aktuelle Außentemperatur (gemessen von optio-
nalem Temperaturfühler RoCon OT1)
V Aktueller Volumenstrom (Durchfluss) in der Hei-
zungsanlage
TV2 Aktuelle Vorlauftemperatur Heizung (t
TR2 Aktuelle Rücklauftemperatur Heizung (t
Tdhw2 Aktuelle Warmwassertemperatur im Warmwas-
serspeicher (t
Tliq2 Aktuelle Kühlflüssigkeitstemperatur (t
TA2 Aktuelle Außentemperatur (gemessen von Tem-
peraturfühler des Wärmepumpenaußengeräts)
quiet Zeigt den Status des Flüsterbetriebes an
Tab. 3-4 Erklärung der Betriebsdatenwerte

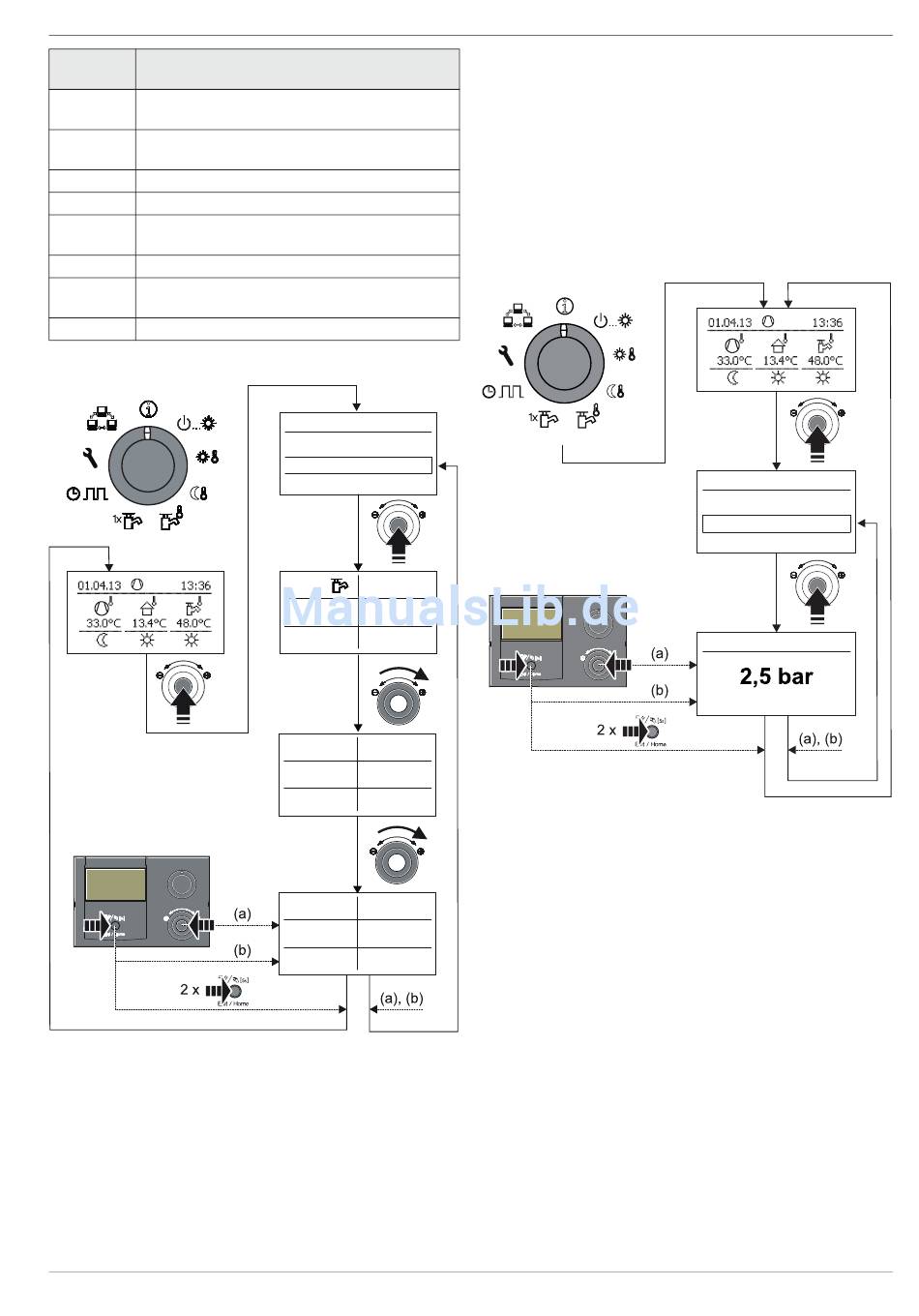

Bild 3-5 Betriebsdaten anzeigen
BA ROTEX HPSU compact 4 - 09/2013
)
V2
R2
)
DHW2
)
liq2
Info
Übersicht
Wasserdruck
Mode: Pump:
Ext: EHS:
- - -
RT: - - - Mix1:
TV: 34°C Tdhw:
TVBH: 34°C TA:
1600l/h
27°C
TR: V:
TV2: Tliq2:
34°C
TR2: TA2:
37°C
Tdhw2: quiet:
47°C
Wasserdruck anzeigen
An der Regelung RoCon HP kann in eingeschaltetem Zustand
der Anlagendruck (Wasserdruck) des internen Kreises (direkter
Heizkreis) anzeigt werden. Der Wasserdruck ist als erster Info-
Parameter verfügbar (siehe Bild 3-6).
Der zulässige Bereich des Wasserdrucks während des Betriebs
ist abhängig von der ROTEX HPSU compact und der Heizungs-
anlage. Die Soll- und Grenzwerte dürfen nur durch den Hei-
)
zungsfachmann eingestellt werden. Sollte der Wasserdruck
unter den Mindestwert (eingestellter Parameterwert) sinken, ist
er durch Nachfüllen an der Anlage zu erhöhen (siehe Installati-
onsanleitung der HPSU compact).
80%
0kW
100%
47°C
8°C
Bild 3-6 Info-Werte anzeigen (Beispiel Anlagendruck)
32°C
8°C
Aus
3 x Bedienung
Info
Übersicht
Wasserdruck
T-WE
Wasserdruck
15
