3 x Bedienung
Tastensperre
Das Bedienfeld der RoCon HP lässt sich gegen versehentliche
Betätigung sperren (siehe Bild 3-4).
Die Entsperrung erfolgt in gleicher Weise.
Voraussetzung für diese Funktion ist, dass in der Ebene "Instal-
lation" der Parameter [Funkt Tastensperre] auf "Ein" gestellt ist
(siehe Kapitel 6.2.1, Tab. 6-1).

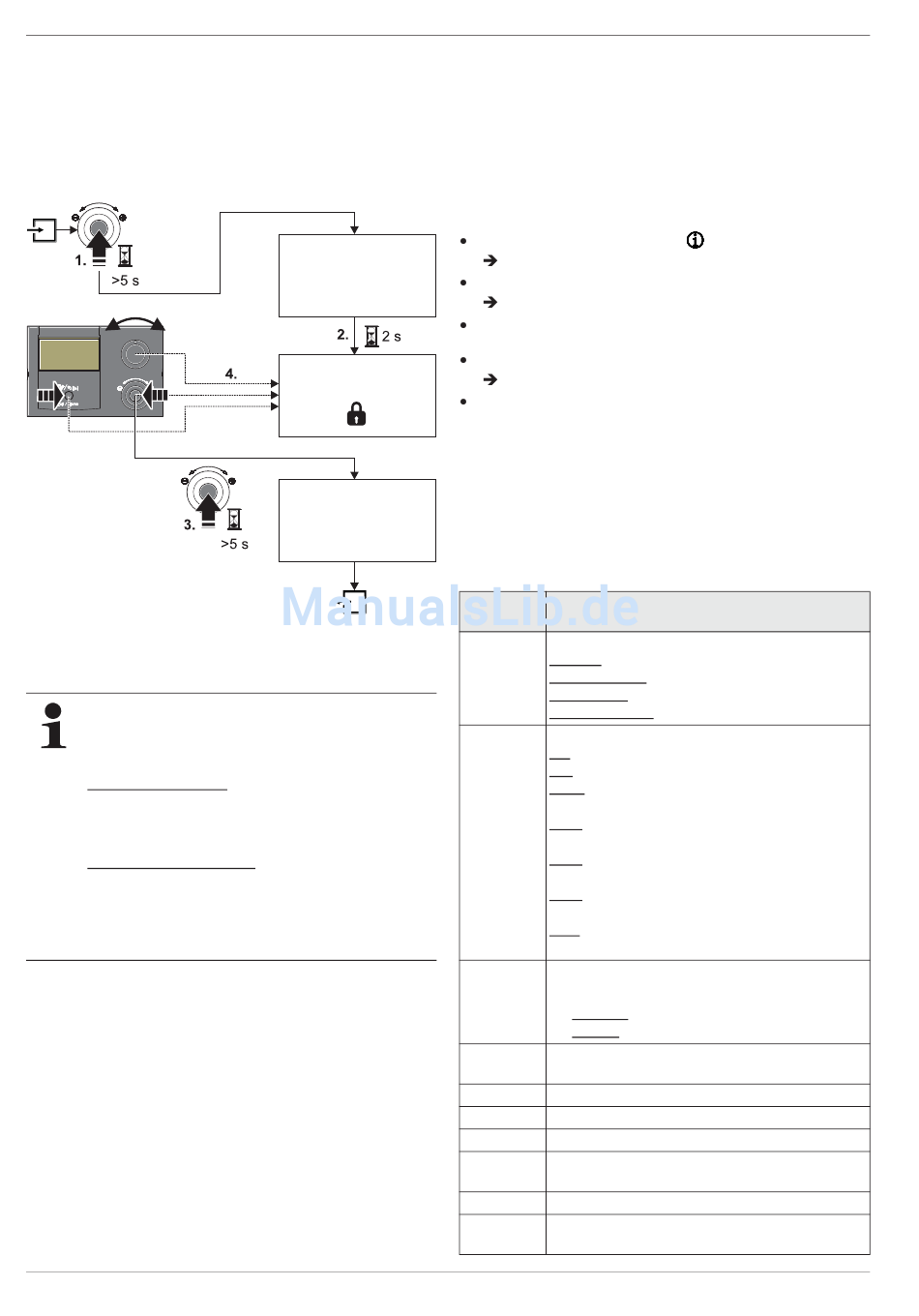

Bild 3-4 Tastensperre aktivieren und deaktivieren

3.4 Grundfunktionen und Betriebsarten

Die Sicherheitseinstellungen der ROTEX HPSU
compact verhindern den Wärmepumpenbetrieb wenn,
– die Außentemperatur < 12 °C und gleichzeitig
– die Speichertemperatur < 30 °C beträgt.
Ohne Backup-Heater:
Bei einer Außentemperatur < 12 °C muss das Spei-
cherwasser durch einen externen Zuheizer auf > 30 °C
aufgeheizt werden.
Mit Backup-Heater (BUH):
Bei einer Außentemperatur < 12 °C und einer Spei-
chertemperatur < 35 °C wird automatisch der Backup-
Heater (BUH) eingeschaltet um das Speicherwasser
auf > 30 °C aufzuheizen.
Abtauen (Automatische Funktion)
Bei niedrigen Außentemperaturen und entsprechender Luft-
feuchtigkeit kann es zu einer Vereisung des Wärmepumpenau-
ßengeräts kommen. Die Vereisung behindert den effizienten Be-
trieb. Das System erkennt diesen Zustand automatisch und
nimmt den Abtaubetrieb auf.
Während des Abtaubetriebs wird dem Warmwasserspeicher
Wärme entnommen und ggf. der Backup-Heater (BUH) zuge-
schalten. Je nach Wärmebedarf für den Abtaubetrieb, kann die
Beheizung des direkten Heizkreises während des Abtauvor-
gangs kurzzeitig unterbrochen werden.
Nach spätestens 8 min schaltet sich das System in den Normal-
betrieb zurück.
14

3.4.1 Anlageninformation (Info)

In dieser Drehschalterstellung können mittels Drehtaster alle An-
lagentemperaturen, der Typ der ROTEX HPSU compact, diverse
Softwareinformationen sowie die Betriebszustände aller Anla-
genkomponenten nacheinander abgefragt werden. Die Anzahl
der angezeigten Parameter ist abhängig von den angeschlos-
senen Komponenten.
Es können keine Einstellungen an diesen Werten vorgenommen
werden.
Funkt Tastensperre
Ein
Funkt Tastensperre
Weiterführende Erklärungen und mögliche Anzeigewerte zu dieser Drehschalter-
stellung finden Sie in Kapitel 6.10.
Betriebsdaten anzeigen
In der Informationsebene "Übersicht" werden auf dem Display
der Regelung RoCon HP die aktuellen Betriebsdaten der ROTEX
Funkt Tastensperre
HPSU compact angezeigt.
Aus
Die Anzeige der Betriebsdaten ist auf mehrere Bildschirmseiten
aufgeteilt. Durch Verstellen des Drehtasters wird zwischen den
Bildschirmseiten navigiert.
Kurzbe-
zeichnung
Drehschalter in Stellung "Info"
Standardanzeige wird angezeigt (siehe Bild 3-2).
Drehtaster kurz drücken.
Parameterübersicht wird angezeigt.
Mit dem Drehtaster die gewünschte Informationsebene
anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Wert wird angezeigt (Beispiel siehe Bild 3-6).
Mit dem Drehtaster die einzelnen Informationen anwählen.
Erklärung des Anzeigewerts
Mode Aktueller Modus der Wärmepumpe:
"Sonne": Heizen
"Schneeflocke": Kühlen
"Wasserhahn": Warmwasserbereitung
"Wassertropfen": Abtauenfunktion aktiv
Ext Aktueller Energiemodus der Wärmepumpe:
LT: EVU Funktion aktiv und Niedertarif.
HT: EVU Funktion aktiv und Normaltarif.
SGN: SMART GRID - Funktion aktiv, Normalbe-
trieb.
SG1: SMART GRID - Funktion aktiv, Abwurf,
teurer Strom.
SG2: SMART GRID - Funktion aktiv, vermehrter
Betrieb, billiger Strom.
SG3: SMART GRID - Funktion aktiv, Einschalt-
befehl und vermehrter Betrieb, billiger Strom
- - -: Kein externer Modus aktiv, Wärmepumpe
arbeitet im normalen Betrieb.
RT Parameter [Raumthermostat] = Aus: - - -
Parameter [Raumthermostat] = Ein:
– "Sonne": Wärmeanforderung
– "Kreis": Keine Wärmeanforderung
Pump Aktuelle Leistung der internen Heizungsumwälz-
pumpe in %
EHS Aktuelle Leistung des Backup-Heaters (BUH) in %
Mix1 Aktuelle Stellung des Mischventils 3UVB
TV Aktuelle Vorlauftemperatur (t
TVBH Aktuelle Wasseraustrittstemperatur Warmwasser-
speicher
TR Aktuelle Rücklauftemperatur Heizung (t
Tdhw Aktuelle Warmwassertemperatur im Warmwas-
serspeicher (t
DHW1
