Drehtaster
Mit dem Drehtaster kann in den jeweiligen Ebenen navigiert, der
Einstellwert angewählt, verändert und mit kurzem Tastendruck
diese Änderung übernommen werden.
Aktion
Drehen
Nach rechts (+): zunehmende Verstellung
Nach links (–): abnehmende Verstellung
Antippen
Auswahl bestätigen, Einstellung überneh-
men, Funktion ausführen.
Tab. 3-2 Funktionen des Drehtasters
Exit-Taste
Mit dieser Taste kann innerhalb eines Menüpunktes zur vorher-
gehenden Anzeige zurückgesprungen bzw. eine Funktion /
Eingabe abgebrochen werden.
Mittels dieser Taste kann auch die Sonderebene (siehe
Abschnitt 3.5) aufgerufen werden.
Aktion
Kurz antippen.
– Rücksprung zur vorherigen Anzeige bzw.
zur vorherigen Ebene oder
– Abbruch einer Sonderfunktion bzw. eines
einmaligen aktiven Zeitprogramms
Mehr als 5 s drü-
– Sonderebene wird aufgerufen.
cken.
Tab. 3-3 Funktionen der Exit-Taste

3.3 Bedienkonzept

Das Bedienkonzept der Regelung RoCon HP ist so aufgebaut,
dass häufig benötigte Einstellmöglichkeiten schnell und direkt in
der Hauptfunktionsebene (Auswahl mittels Drehschalter) zu-
gänglich sind und weniger häufig benötigte Einstellmöglichkeiten
in einer tiefer liegenden Parameterebene angeordnet sind.
BA ROTEX HPSU compact 4 - 09/2013
Resultat
Resultat
9
8
7
6
5
1 Betriebsart (Abschnitt 3.4.2)
2 Raumsoll Tag (Abschnitt 3.4.3)
3 Raumsoll Nacht (Abschnitt 3.4.4)
4 WW Solltemp (Abschnitt 3.4.5)
5 WW Install (Abschnitt 3.4.6)
6 Zeitprogramm (Abschnitt 3.4.7)
7 Konfiguration (Abschnitt 3.4.8)
8 Fern-Einstellung (Abschnitt 3.4.9)
9 Info (Abschnitt 3.4.1)

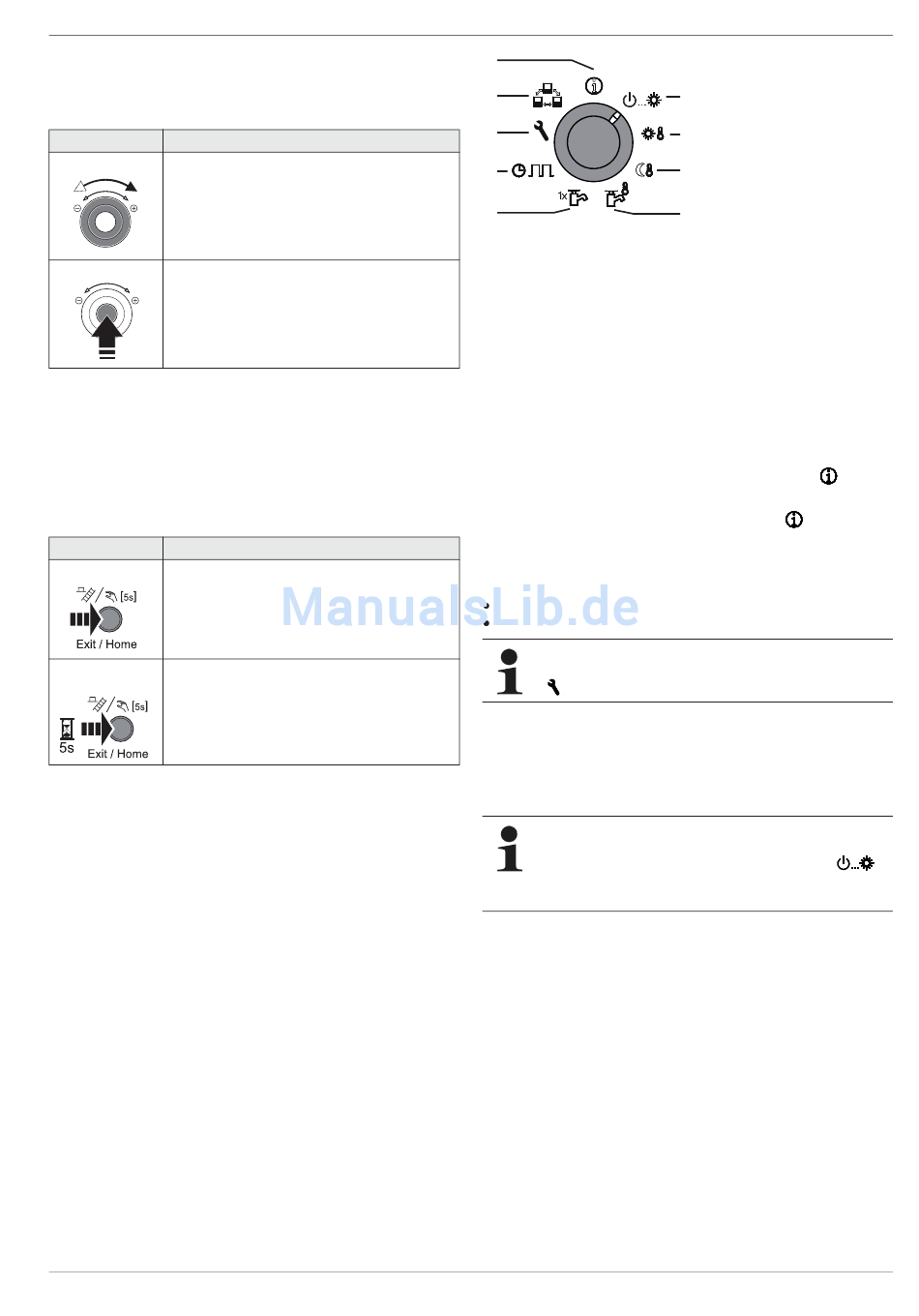

Bild 3-3 Darstellung Hauptfunktionsebene (Drehschalterposition)
Bestimmte Funktionen und Parameter sind durch Zugriffsrechte
beschränkt und können nur vom Heizungsfachmann eingestellt
werden (siehe Abschnitt 3.6.1).
Im Normalbetrieb sollte der Drehschalter in Stellung
Nach dem Einschalten und erfolgter Initialisierung wird automa-
tisch auf dem Display bei Drehschalterstellung
anzeige dargestellt.
Bei der ersten Inbetriebnahme wird zunächst die Einstellung zur
Sprachauswahl angezeigt.
Sprache mit dem Drehtaster auswählen.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Anpassungen an die spezielle Anlagenkonfiguration er-
folgen in der Drehschalterstellung "Konfiguration"
(siehe Abschnitt 3.4.8).
Wird die Anlage eingeschaltet, regelt sie vollautomatisch anhand
der, in der Regelung RoCon HP eingestellten Vorgaben den
Betrieb der
– Raumheizung, Raumkühlung und die
– sanitärseitige Warmwasserbereitung.
Unabhängig von der Stellung des Drehschalters ar-
beitet die ROTEX HPSU compact nach der Betriebsart,
welche in der Schalterstellung "Betriebsart"
eingestellt oder welche durch ein Sonderprogramm ak-
tiviert wurde.
Stellt der Benutzer einen Wert manuell ein, bleibt diese Ein-
stellung so lang aktiv, bis der Benutzer sie ändert oder bis das
Schaltzeitprogramm eine andere Betriebsweise erzwingt.
Die Betriebsarten können durch Zusatzfunktionen beeinflusst
werden:
– Interlink-Funktion
– Witterungsgeführte Sollwertregelung
– Schaltzeitprogramm
– Einstellung des Temperatursollwerts
– Raumregler
– Flüsterbetrieb
– Signal des Brennersperrkontakts (z. B. Solaranlage)
– SMART GRID - Signal
– EVU (Niedertarif) - Signal
– Estrich-Funktion
3 x Bedienung
1
2
3
4
sein.
die Standard-
