Kühlkurve - Rotex HPSU compact Bedienungsanleitung

Konfiguration
Installation
Anlagenkonfiguration
Konfiguration
Anlagenkonfiguration
HZK Konfig
WW Konfig
HZK Konfig
Betriebsart
HK Funktion

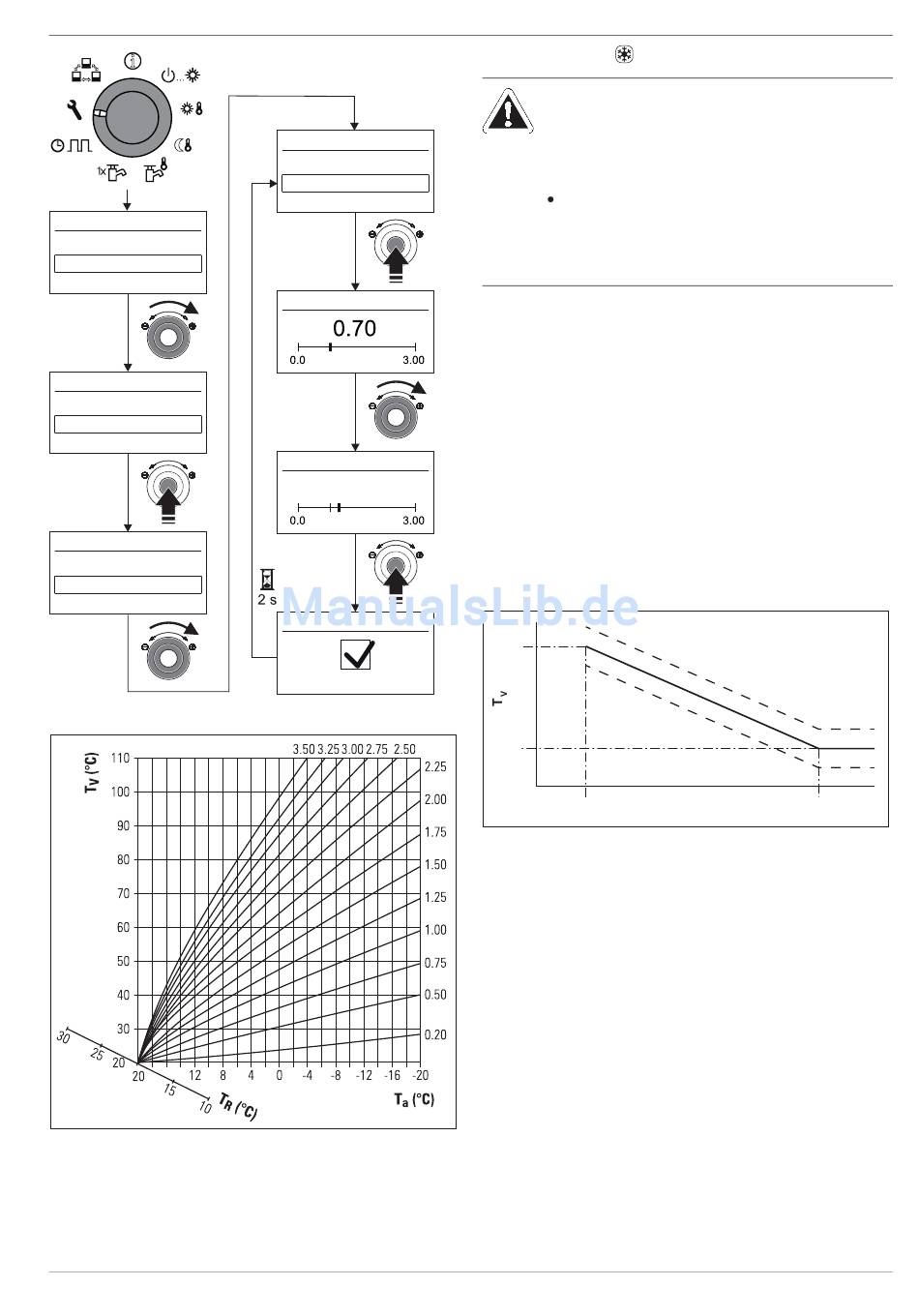

Bild 3-13 Manuelle Einstellung der Heizkurve
T Außentemperatur
A
T Raumtemperatur-Sollwert
R
Bild 3-14 Heizkurven
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 6.2.
BA ROTEX HPSU compact 4 - 09/2013
HZK Konfig
Heizkurve
Aufheiz Opt
Heizkurve
Heizkurve
0.80
Heizkurve
T Vorlauftemperatur
V
3.6.3 Kühlkurve
Vorsicht - Kondensationsgefahr im Estrich!
Im Störfall oder bei falscher Einstellung der Parameter
könnte durch Kondensation die Fußbodenheizung,
der Estrich bzw. der Fußbodenaufbau beschädigt wer-
den.
Vor Erstinbetriebnahme die Minimaltemperaturbe-
grenzung in der Regelung RoCon HP (Parameter
[Min VL-Soll Kühlen]) vor Beginn des Kühlbe-
triebes auf die minimal zulässige Anlagentempe-
ratur einstellen.
Mit der Kühlkurve wird die Vorlauftemperatur, abhängig von der
jeweiligen Außentemperatur an die Gebäudebeschaffenheit an-
gepasst(siehe Abschnitt 3.6.2). Wärmere Außentemperaturen
resultieren in einer kälteren Vorlauftemperatur und umgekehrt.
Die Kühlkurve wird durch die vier folgenden Parameter ange-
passt:
– [Start Kühlen A-Temp]
– [Max Kühlen A-Temp]
– [VL-Soll Start Kühlen]
– [VL-Soll Max Kühlen]
Während der witterungsgeführten Vorlauftemperaturregelung
kann der Benutzer die Vorlauftemperatur durch den Parameter
[Kühlsollwert Korr ] maximal um 5 °C nach oben oder unten ver-
stellen. Nach unten ist die Temperatur durch den Parameter [Min
VL-Soll Kühlen] begrenzt.
3
4
1
1 Parameter [Start Kühlen A-Temp]
2 Parameter [Max Kühlen A-Temp]
3 Parameter [VL-Soll Start Kühlen]
4 Parameter [VL-Soll Max Kühlen]
Bild 3-15 Parameterabhängigkeit Kühlkurve
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Funktion finden
Sie in Kapitel 6.2.
3 x Bedienung
T 2
A
T Außentemperatur
A
T Vorlauftemperatur
V
23
