3 x Bedienung

3.4.8 Anlageneinstellungen

In der Drehschalterstellung "Konfiguration"
Grundeinstellung der Regelung RoCon HP sowie die Anlagekon-
figuration für die Installationsumgebung der ROTEX HPSU com-
pact, des direkten Heizkreises, der Warmwasserbereitung und
der ggf. optional angeschlossener Komponenten.
Je nach Zugangsberechtigung (Benutzer oder Fachmann) sind
verschiedene Parameter verfügbar. Einige Parameter sind nur
für den Heizungsfachmann zugänglich.
Sprache, Datum, Uhrzeit, Sommer-/Winterzeit
einstellen
Ein interner vorprogrammierter Kalender sorgt für eine
automatische Zeitumstellung zu den jährlich wieder-
kehrenden Sommer-Winterzeit-Umstellungsterminen.
Bei Bedarf kann die automatische Zeitumstellung aus-
geschaltet werden.
Drehschalter in Stellung "Konfiguration"
Übersicht wird angezeigt.
Mit dem Drehtaster die Ebene "Installation" anwählen.
Übersicht wird angezeigt.
Mit dem Drehtaster den Parameter [Sprache], [Datum],
[Uhrzeit] oder [Sommerzeit] auswählen und bestätigen.
Innerhalb der jeweiligen Anzeige mit dem Drehtaster den zu
verstellenden Wert auswählen und verändern.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Änderung wurde übernommen. Rücksprung auf vorherige
Anzeige.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Abschnitt 3.6 und in Kapitel 6.2.
Anzeigeeinstellungen ändern
Drehschalter in Stellung "Konfiguration"
Übersicht wird angezeigt.
Mit dem Drehtaster die Ebene "Installation" anwählen.
Übersicht wird angezeigt.
Mit dem Drehtaster den Parameter [LCD Kontrast], [LCD
Helligkeit], [LCD BEL-Zeit] oder [RGB-Einstellung]
auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Innerhalb der jeweiligen Anzeige mit dem Drehtaster den zu
verstellenden Wert auswählen und verändern.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Änderung wurde übernommen. Rücksprung auf vorherige
Anzeige.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Kapitel 6.2.1.

3.4.9 Terminalfunktion

In der Drehschalterstellung "Fern-Einstellung"
bei aktiviertem Terminalbetrieb auch andere, im RoCon-System
über den CAN-Bus integrierte Regler parametriert werden.
Nach Aktivierung des "Bus - Scan" wird im Display eine Liste der
erkannten Geräte zur Auswahl angezeigt (externe Geräte und lo-
kales Gerät).
Nach Auswahl und Bestätigung eines externen Geräts, wird
dieses an der lokalen Regelung angezeigt. Das lokale Bedienteil
wirkt als Fernbedienung für das externe Gerät. Dabei werden alle
Bedienfunktionen 1:1, wie am externen Gerät ausgeführt und ab-
gespeichert.
20
Während dieser Terminalfunktion wird in der Kopfzeile des Dis-
plays als zusätzlicher Hinweis auf das fernbediente Gerät, das
erfolgen die
Symbol
kennung des fernbedienten Geräts ist.
Die angezeigten Werte und Symbole werden immer vom ausge-
wählten Gerät übernommen (z B. Mischerkreis-Vorlauftempe-
ratur vom Mischermodul RoCon M1).
stellen.

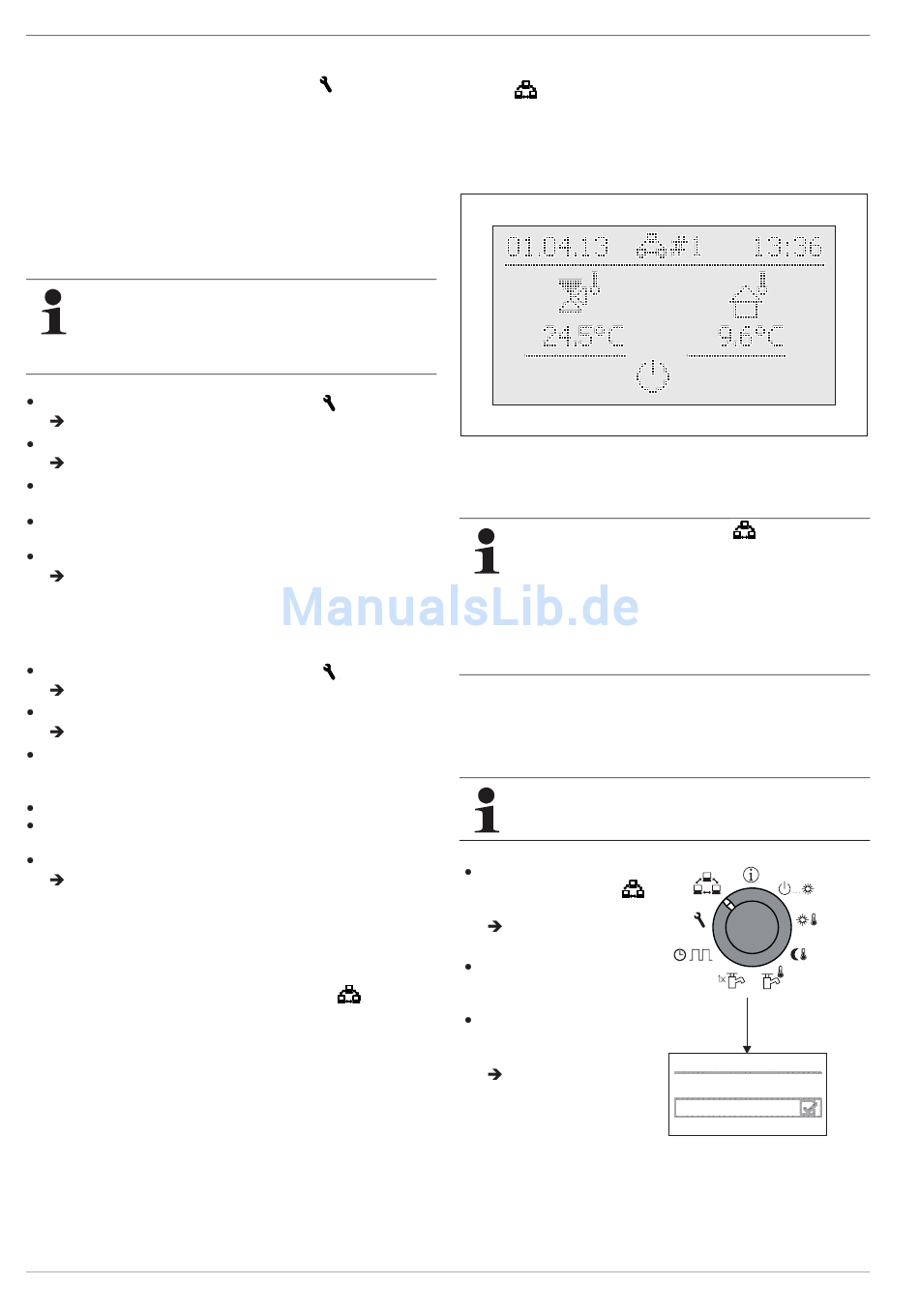

Bild 3-9
Zur Bedienung des lokalen Geräts muss dieses in der Auswahl-
liste wieder aktiviert werden (Parameter [Keine Auswahl]).
stellen.

Terminalbetrieb aktivieren / deaktivieren

Voraussetzung: Dem Bedienteil RoCon B1 der HPSU compact
oder der Raumregler RoCon U1 wurde eine gültige Terminalad-
resse zugewiesen.
Drehschalter in Stellung
"Fern-Einstellung"
stellen.
Ebene "Fern-Einstel-
lung" wird angezeigt.
Mit dem Drehtaster den
Parameter [Bus - Scan]
können
auswählen.
Auswahl mit kurzem Druck
auf den Drehtaster bestä-
tigen.
Kontextmenü wird
angezeigt.
#X angezeigt, wobei "X" die eingestellte Bus-
Beispielanzeige für fernbedientes Mischermodul
Wird in der Drehschalterstellung
"n. A." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminaladresse zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Die Einstellung der Terminaladresse kann nur mit
Fachmanncode vorgenommen werden. Kontaktieren
Sie hierzu Ihren Heizungsfachmann.
Fern-Einstellung
Bus - Scan
Keine Auswahl
Bild 3-10 Anzeige der Ebene
BA ROTEX HPSU compact 4 - 09/2013
die Meldung
"Fern-Einstellung" bei
Inbetriebnahme oder
nach zwischenzeitlicher
Trennung vom Netz
