DMX-Adresse
Die DMX-Adresse oder Startadresse ist der erste Kanal, ab dem das Gerät auf Befehle von der Steuerung
reagiert. Um jedes Gerät unabhängig voneinander zu steuern, müssen Sie ihnen einen eigenen
Adressbereich zuordnen. Zwei MAC III Performance können über die selbe Startadresse verfügen, sie
reagieren dann identisch und können nicht unabhängig gesteuert werden. Gleiche Startadressen können
sinnvoll sein, wenn eine Fehlerdiagnose gestellt werden soll oder die Geräte symmetrisch agieren sollen,
besonders wenn inverses Pan/Tilt-Verhalten eingestellt wird.
Der DMX-Adressbereich umfasst im 16-bit Modus die Adresse 1
- 478, im erweiterten 16-bit Modus die Adressen 1 - 472. Die
obere Begrenzung ist der letzte sinnvolle Kanal einer DMX-Linie.

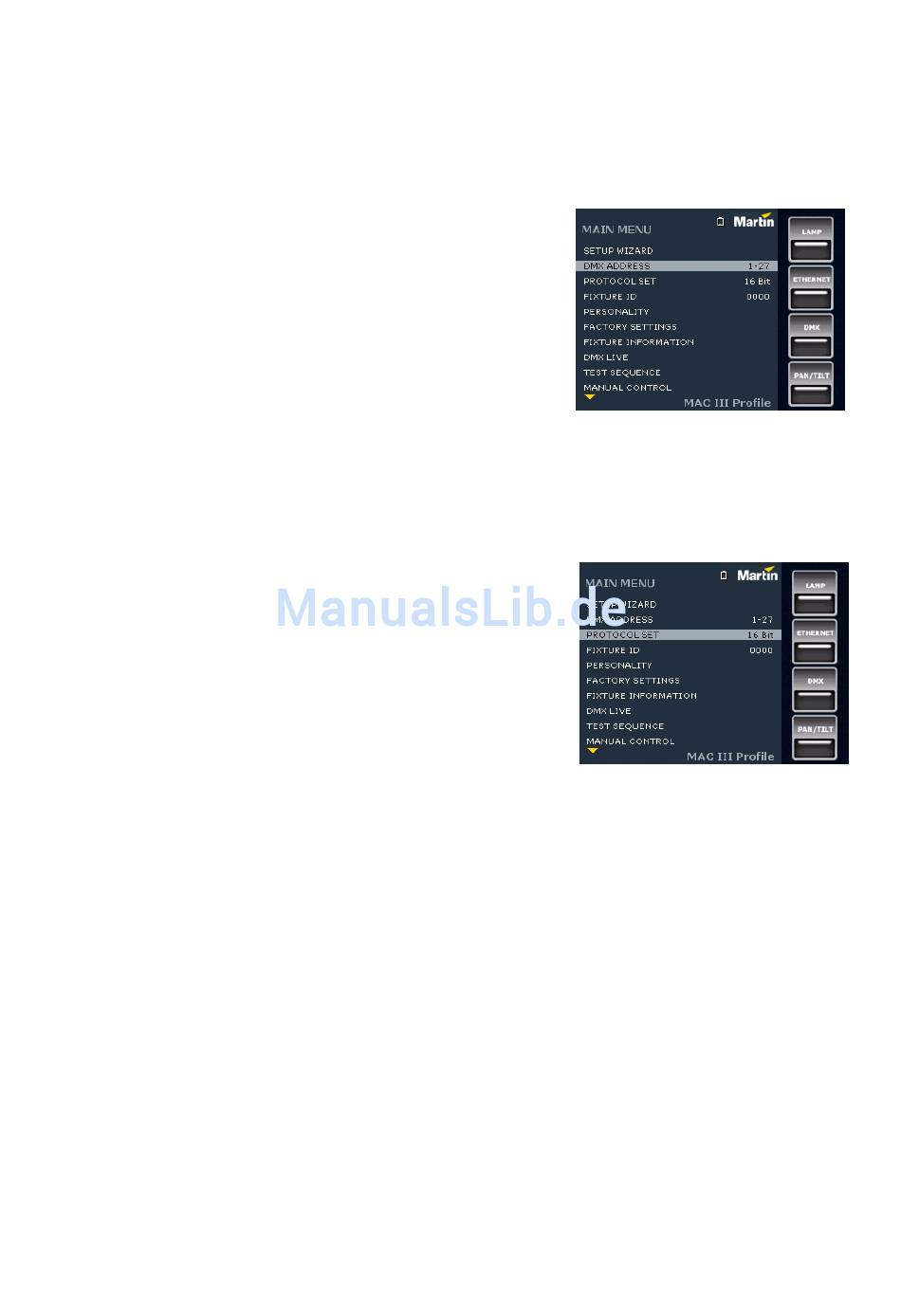

Einstellen der DMX-Adresse
Setzen der DMX-Adresse des Geräts:
1. Öffnen Sie das Hauptmenü durch Drücken des Jogwheels.
2. Wählen Sie durch Drehen des Jogwheels das Menü DMX
ADDRESS und Öffnen Sie das Menü durch Drücken des
Jogwheels. Wählen Sie die gewünschte Adresse durch
Drehen und Drücken des Jogwheels.
3. Rufen Sie das Hauptmenü mit der Escape-Taste auf.
DMX Modi
Das Menü PROTOCOL SET ermöglicht die Wahl eines von zweien DMX Modi des MAC III Performance,
16-bit Modus und erweiterter 16-bit Modus.
Der 16-bit Modus steuert alle Effekte mit 8 bit Auflösung.
Gobo-Indizierung aller Gobos und Pan / Tilt arbeiten mit 16 bit
Auflösung. Der erweiterte 16-bit Modus belegt sechs
DMX-Kanäle mehr. Er steuert zusätzlich die Funktionen
Dimmer, Zoom und Fokus mit 16 bit Auflösung. Er stellt
Blendenschieber-Makros zur Verfügung. Die Größe und
Überblendgeschwindigkeit der Makros wird über zwei
zusätzliche Kanäle gesteuert.
Der MAC III Performance belegt im 16-bit Modus 34
DMX-Kanäle, im erweiterten 16-bit Modus 40 DMX-Kanäle.
Wählen des DMX Modus
Setzen des DMX Modus:
1. Öffnen Sie das Hauptmenü durch Drücken des Jogwheels.
2. Wählen Sie durch Drehen des Jogwheels das Menü PROTOCOL SET und Öffnen Sie das Menü durch
Drücken des Jogwheels. Wählen Sie den gewünschten Modus 16 bit oder 16 bit ext. durch Drehen und
Drücken des Jogwheels.
3. Rufen Sie das Hauptmenü mit der Escape-Taste auf.
Fixture ID
Sie können dem MAC III Performance eine vierstellige ID-Nummer zur einfachen Identifizierung des Geräts
in einer Installation zuweisen. Beim ersten Einschalten des Geräts ist die Fixture ID seine DMX-Adresse.
Sobald im Menü FIXTURE ID eine andere Zahl als 0000 gewählt wird, zeigt der MAC III Performance die
ID-Nummer an.
Zur einfachen Unterscheidung der ID-Nummer und der DMX-Adresse wird die ID-Nummer immer
vierstellig, die DMX-Adresse ein- bis dreistellig dargestellt.
