Entfernen der Module
Der MAC III Performance ist modular
aufgebaut. Die vollständige Beschreibung zur
Entfernung und Wartung der Module finden
Sie in den Martin™ Service-Unterlagen für
den MAC III Performance.
Wichtig!
Der Zoom- / Fokusschlitten und das
Animationsrad müssen in die beschrie-
benen Positionen gebracht werden, bevor
die Module entfernt werden können.

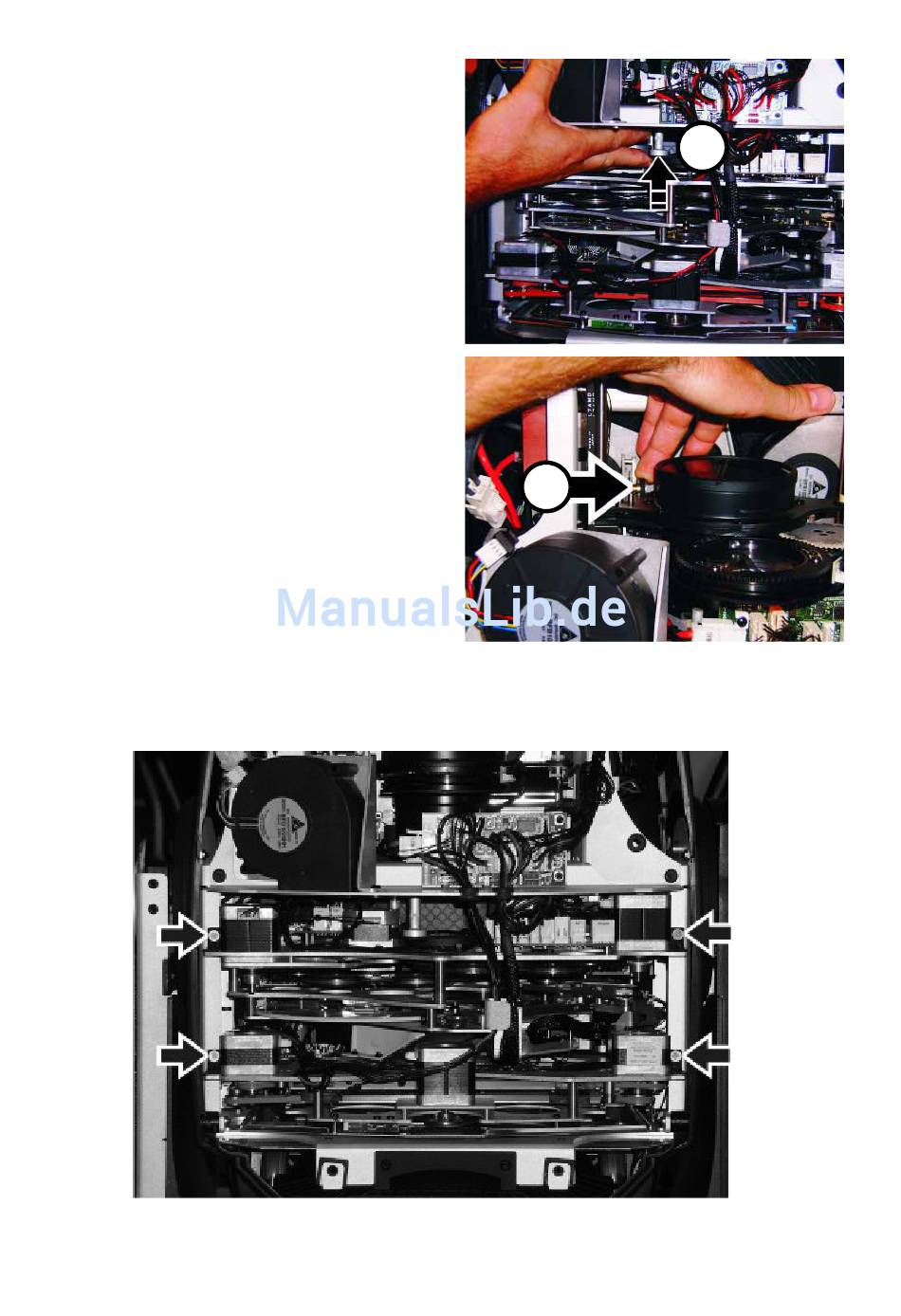

1. Siehe Bild 27. Schieben Sie den Zoom- /
Fokusschlitten so weit wie möglich zur
Frontlinse, indem Sie den Schlitten (A)
bewegen. Blockieren Sie den Schlitten in
dieser Position durch Druck auf den
Zahnriemen (B).
2. Bringen Sie das Animationsrad durch
Drehen der Antriebswelle in die obere
Position (siehe Bild 25 auf Seite 46). Das
Animationsrad ist aus Glas. Üben Sie
keinen Druck aus, da das Rad dadurch
brechen kann. Derartige Schäden sind
nicht von der Garantie gedeckt.
3. Lösen Sie vor dem Ausbau der Module
die Steckverbindungen und beide
Befestigungsschrauben (in Bild 28 mit
Pfeilen markiert). Beschädigen Sie keine
Leitungen während des Aus- und Einbaus
der Module.
Bild 28: Befestigungsschrauben der Module
Wartung und Reparatur
B
Bild 27: Zoom- / Fokusschlitten nach vorne bewegen
A
47
