Spannungsversorgung
GEFAHR! Zum Schutz vor elektrischem Schlag muss das Gerät elektrisch geerdet werden.
Die Spannungsversorgung muss mit einer Sicherung und einem Fehlerstrom-Schutz-
schalter (FI-Schalter) vor Überlast geschützt sein.
Wichtig! Überprüfen Sie, ob die richtigen Sicherungen installiert wurden, bevor Sie das
Gerät einschalten.
Spannungseingang und Primärsicherungen
Der MAC III Performance ist mit einem Schaltnetzteil ausgestattet, das sich automatisch an
Netzspannungen von 200-240 V (nominal), 50 oder 60 Hz, anpasst. Es wird von zwei trägen 16 A
Primärsicherungen in der Phase und dem Nulleiter geschützt.

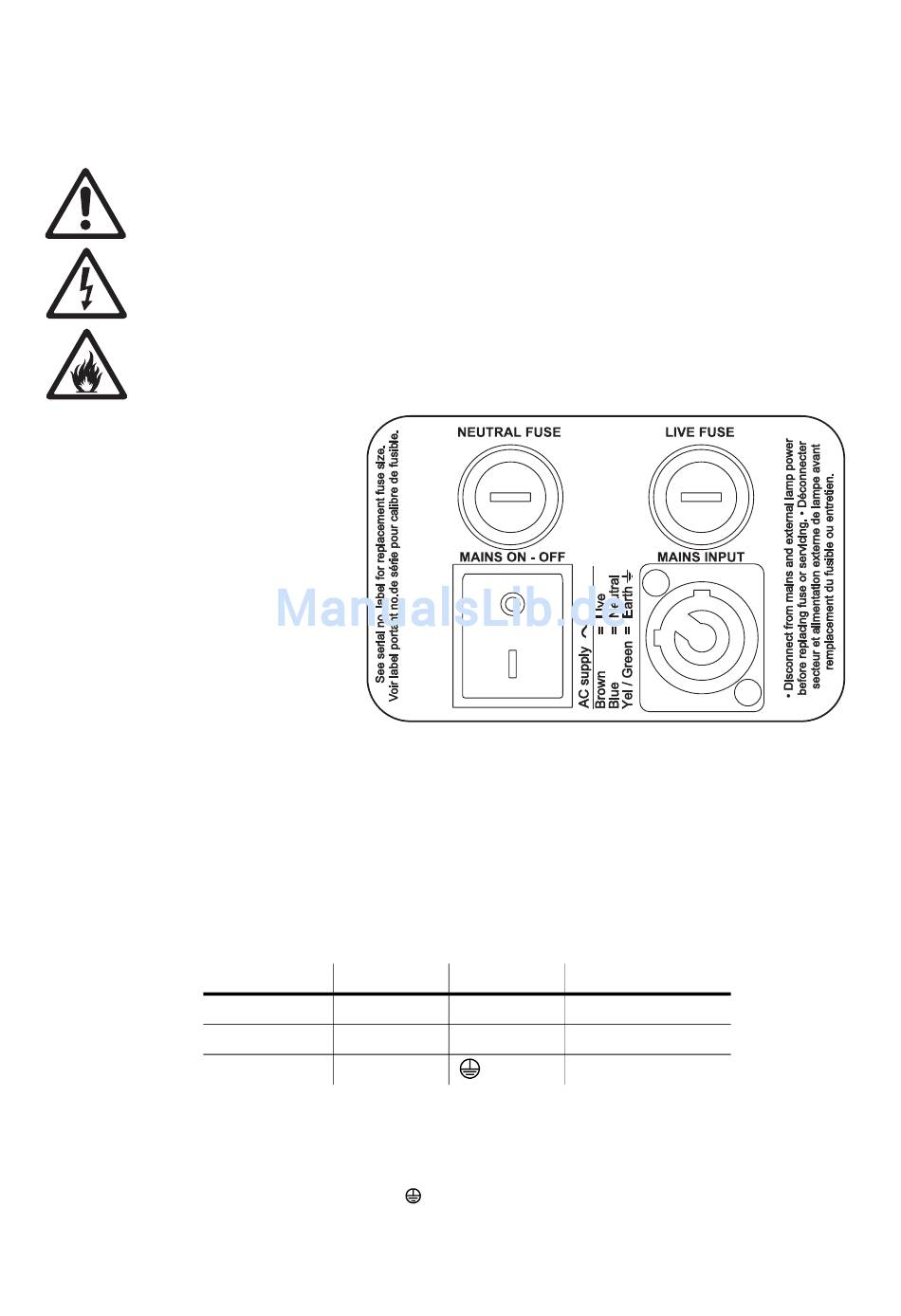

Installation der Sicherungen:
1. Trennen Sie das Gerät
allpolig vom Netz.
2. Öffnen Sie beide Siche-
rungshalter neben dem
Netzschalter mit einem
Schlitzschraubendreher.
3. Versehen Sie beide
Sicherungshalter mit einer
trägen 16 A Sicherung.
4. Montieren Sie die Siche-
rungshalter, bevor Sie das
Gerät mit der Spannungs-
versorgung verbinden.
Netzanschluss
Wichtig!
Verbinden Sie den MAC III Performance direkt mit der Spannungsversorgung. Der Anschluss an ein
Dimmersystem führt zur Beschädigung des Geräts.
Gegebenenfalls müssen Sie das Netzkabel mit einem passenden Netzstecker versehen. Verwenden Sie
nur Schutzkontaktstecker, die für die Strom- und Leistungsaufnahme des Gerätes ausgelegt sind. Befolgen
Sie die Montageanweisung des Steckerherstellers. Tabelle 1 zeigt gebräuchliche Adermarkierungen.
Wenden Sie sich im Zweifelsfall an einen qualifizierten Elektriker.
Entriegeln Sie vor dem Einschalten die Tiltsperre und schalten Sie das Gerät mit dem Netzschalter ein.
Aderfarbe
braun
blau
gelb/grün
Der MAC III Performance wird mit einer Netzleitung mit einem Neutrik PowerCon NAC3FCA Verbinder
geliefert. Verbinden Sie den Anschluss
Ersatzleitungen müssen dreiadrig und für mindestens 20 A Belastung und mobilen Gebrauch ausgelegt
sein. Geeignete Leitungen entsprechen den Vorschriften ST, STW, SEO, SEOW und STO.
8
Anschluss
Symbol
Phase
L
Nullleiter
N
Schutzerde
Tabelle 1: Adermarkierungen
mit der Schutzerde, N mit dem Nulleiter und L mit der Phase.
MAC III Performance Bedienungsanleitung
Schraubenfarbe (USA)
gelb oder messing
silber
grün
