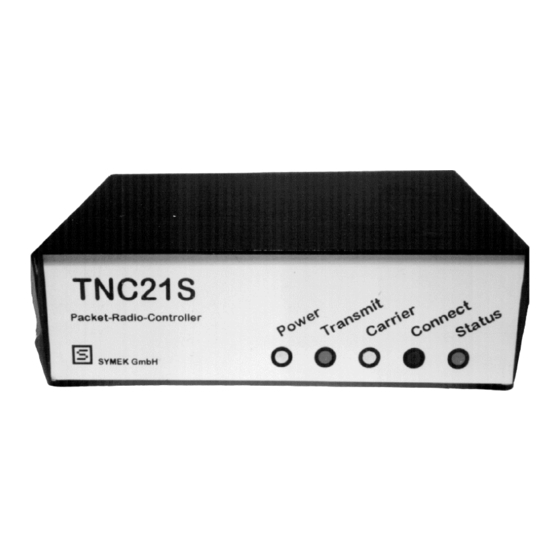

SYMEK TNC 21 S Handbuch

Packet-radio-controller
Vorschau ausblenden Andere Handbücher für TNC 21 S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Datensysteme und Elektronik GmbH
Handbuch
zum
Packet-Radio-Controller
TNC 21 S
Ausgabe 06.11.2002
auch als
Herstellung und Vertrieb: SYMEK GmbH, Datentechnik, Ulf Kumm, DK9SJ
Anschrift: D-70597 Stuttgart (Sonnenberg), Johannes-Krämer-Straße 34
Telefon: (0711) 76 78 923, Fax: (0711) 76 78 924, Technik-Hotline: (0711) 76 54 911
eMail: info@symek.de, Internet: http://symek.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SYMEK TNC 21 S

Inhaltszusammenfassung für SYMEK TNC 21 S

  • Seite 1 TNC 21 S Ausgabe 06.11.2002 auch als Herstellung und Vertrieb: SYMEK GmbH, Datentechnik, Ulf Kumm, DK9SJ Anschrift: D-70597 Stuttgart (Sonnenberg), Johannes-Krämer-Straße 34 Telefon: (0711) 76 78 923, Fax: (0711) 76 78 924, Technik-Hotline: (0711) 76 54 911 eMail: info@symek.de, Internet: http://symek.de...
