SYMEK TNC 21 S Handbuch

Packet-radio-controller
Vorschau ausblenden Andere Handbücher für TNC 21 S:
Inhaltsverzeichnis

Werbung

Datensysteme und Elektronik GmbH
Handbuch
zum
Packet-Radio-Controller

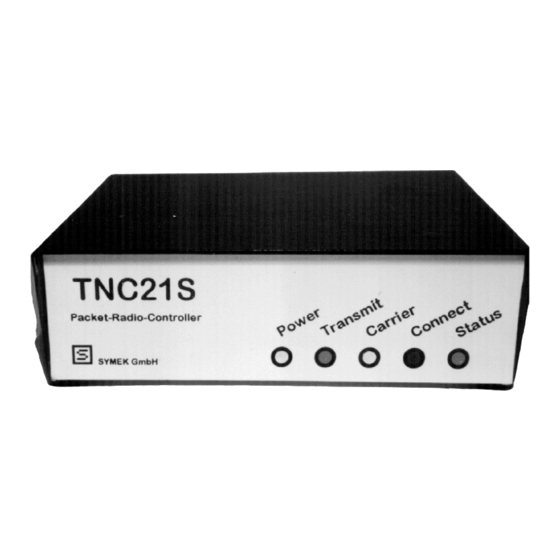

TNC 21 S
Ausgabe 06.11.2002
Herstellung und Vertrieb: SYMEK GmbH, Datentechnik, Ulf Kumm, DK9SJ
Anschrift: D-70597 Stuttgart (Sonnenberg), Johannes-Krämer-Straße 34
Telefon: (0711) 76 78 923, Fax: (0711) 76 78 924, Technik-Hotline: (0711) 76 54 911
eMail: info@symek.de, Internet: http://symek.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SYMEK TNC 21 S

  • Seite 1 Packet-Radio-Controller TNC 21 S Ausgabe 06.11.2002 Herstellung und Vertrieb: SYMEK GmbH, Datentechnik, Ulf Kumm, DK9SJ Anschrift: D-70597 Stuttgart (Sonnenberg), Johannes-Krämer-Straße 34 Telefon: (0711) 76 78 923, Fax: (0711) 76 78 924, Technik-Hotline: (0711) 76 54 911 eMail: info@symek.de, Internet: http://symek.de...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ......................2 Vorwort zu diesem Handbuch ..................3 Technische Daten des TNC21S ..................3 Auf einen Blick: Anschluss und Inbetriebnahme des TNC21S........3 Der Reihe nach......................... 4 1. Anfertigung der Verbindungsleitung zur Schnittstelle ..............4 2. Herstellung des Stromversorgungs-Anschlusses ................4 3.
  • Seite 3: Vorwort Zu Diesem Handbuch

    Es ist uns ein Anliegen, dass dieses Handbuch nicht nur eine technische Beschreibung des TNC21S ist, es soll auch eine verständliche Einführung in die faszinierende Betriebsart Packet-Radio darstellen. Über Neuheiten auf dem Gebiet Packet-Radio und SYMEK-TNC kann man sich auf der Internet-Seite http://home.t-online.de/home/Ulf.Kumm/main.htm informieren.
  • Seite 4: Der Reihe Nach

    Name Funktion (Bezeichnung des Funkgeräte-Anschlusses) Mikrophonanschluss, TNC-NF-Ausgang Masse, 0 Volt, Schirm Sendetaste, schließt bei 'Senden' nach Masse SPKR Lautsprecher, TNC-NF-Eingang + 12V Stromversorgung 9 bis 16 Volt Inbetriebnahme Alles anschließen (Funk, Rechner, Strom). Programm (Rechner) starten. Fertig Probleme? Normalerweise müsste nun alles auf Anhieb laufen. Falls nicht, müssen Sie weiterblättern und die einzelnen Punkte etwas genauer nachlesen.
  • Seite 5: Anschluss Des Funkgeräts An Das Tnc21S

    Nicht immer geeignet sind billige Steckernetzteile. Diese Stromversorgungen können zwar auf verschiedene Ausgangsspannungen eingestellt werden, besitzen jedoch keine Regelung und erzeugen im Leerlauf oft Spannungen, die weit über dem eingestellten Wert liegen. Im Zweifelsfall sollte man die Spannung nachmessen um sicherzustellen, dass sie im Leerlauf nicht über 18 Volt und bei Belas- tung mit 50 mA (330 Ω...
  • Seite 6: Verbindungskabel Tnc/Transceiver

    Verbindungskabel TNC/Transceiver (Berichtigungsstand: 23.10.1996) Unten sind die Anschlussleitungen für fast alle gängigen Funkgeräte aufgeführt. Sollte Ihr Gerätetyp nicht dabei sein, so finden Sie die Lage des Mikrophon, PTT- und Lautsprecheranschlusses im Handbuch des Funkgerätes. Die Drahtfarben in spitzer Klammer sind natürlich nur als Vorschlag zu verstehen.
  • Seite 7: Cb-Funk-Geräte: Alphabetische Reihenfolge

    CB-Funk-Geräte: alphabetische Reihenfolge Vorbemerkung: Nicht alle CB-Funkgeräte sind für den Anschluss eines Packet-Radio-Controllers zugelassen. Prüfen Sie, ob in der Genehmigung des Geräts sinngemäß steht "...zugelassen für den Anschluss beliebiger Mikrophone...". Bei Anschluss an andere Geräte kann es z.B. zu Beeinträchtigungen der Nachbarkanäle bei zu weit aufgedrehter NF-Spannung (zu großer Frequenzhub) kommen. Manche ältere CB-Funkgeräte besitzen noch ein Sende-Empfangs-Umschaltrelais ohne die notwendige Freilaufdiode.
  • Seite 8 Kabel 6: Kenwood TM221, TM421, TM701, TM731A, TM441 u. ähnliche mit 8-poligem Rundstecker Stift 1 (MIC) ---<br>--- Pin 1 (MIC) Stift 2 (GND) ---<ws>--- Pin 8 (GND) mittlerer Stift Stift 3 (PTT) ---<ge>--- Pin 2 (PTT) Stift 4 (SPK) ---<gn>--- Pin 6 (SPKR) TM421: Anschluss an die AUX-Buchse nicht empfehlenswert, da die NF hier keine Deemphasis aufweist.
  • Seite 9 Kabel 20: TR9000 mit 6-poliger Mic-Stecker Stift 1 (MIC) ---<br>--- Pin 1 (MIC) Stift 2 (GND) ---<ws>--- Pin 6 (GND) (mittlerer Stift) Stift 3 (PTT) ---<ge>--- Pin 2 (Stby) Stift 2 (GND) ---<bl>--- Lautsprecherstecker (Masse) Stift 4 (SPK) ---<gn>--- Lautsprecherstecker (NF-Ausgang) Kabel 21: Yaesu FT208R, FT708R mit 6-poligem Minirundstecker Stift 1 (MIC) ---<br>--- Pin 1 (MIC)
  • Seite 10 Kabel 33: IC735, IC820 Anschluss an 8-pol. DIN Stecker ACC(1) Stift 1 (MIC) ---<br>--- Pin 4 (MOD) Stift 2 (GND) ---<ws>--- Pin 2 (GND) Stift 3 (PTT) ---<ge>--- Pin 3 (SEND) Stift 4 (SPK) ---<gn>--- Pin 5 (AF) Kabel 34: Alinco DJ460E mit Klinkensteckern Stift 1 (MIC) ---<br>--- 2,5 mm Stereoklinkenstecker äußerer Kontakt Stift 2 (GND) ---<ws>--- 2,5 mm Stereoklinkenstecker innerer Kontakt...
  • Seite 11 Kabel 54: DNT Strato, Scanner, Carat mit 8-poligem DIN-Stecker (7+Mittelstift) Stift 1 (MIC) ---<br>--- Pin 1 : Mikrofon Stift 2 (GND) ---<ws>--- Pin 4 : GND Stift 3 (PTT) ---<ge>--- Pin 3 : PTT, bei Senden nach Masse Stift 4 (SPK) ---<gn>--- Pin 2 : constant Audio Stift 5 (+12V)
  • Seite 12: Stecker Für Funkgeräte Und Tnc

    Stift 4 (SPK) ---<gn>--- Kontakt 7 : Audio, NF Stift 5 (+12V) ---<rt>--- Kontakt 3 : + 12 V Kabel 67: stabo SH 8000 mit 2,5 mm Lautspr. Klinke und 3,5 mm Mikroph. Stereo Klinkenst. Stift 1 (MIC) ---<br>--- 3,5 mm Stereo-Klinke, mitterer Kontakt : Mikrofon Stift 2 (GND) ---<ws>--- 3,5 mm Stereo-Klinke, äußerer Kontakt : GND...
  • Seite 13: Rufzeichen Für Packet-Radio

    Rufzeichen für Packet-Radio Jede Packet-Radio-Station benötigt ein individuelles Rufzeichen, unter dem die Station erreicht werden kann. Das Rufzeichen wird mit jedem einzelnen Datenpaket ausgesendet. Für die Rufzeichen gelten folgende Regeln: Im Amateurfunk verwendet man die vom BAPT zugeteilten Rufzeichen. Damit ist die gesetzliche Vorschrift (Rufzeichennennung, §5 Abs.
  • Seite 14: Inbetriebnahme Des Tnc21S

    Inbetriebnahme des TNC21S Bevor Sie das TNC21 in Betrieb nehmen, sollten nun folgende Voraussetzungen erfüllt sein: Das TNC ist mit einer 12-Volt-Stromversorgung verbunden, entweder über ein separates Stromversorgungskabel oder über den 5- poligen DIN-Stecker. Das TNC ist über ein passendes Kabel an das Funkgerät angeschlossen. Das Funkgerät stellen Sie auf eine Frequenz ein, auf der Packet-Betrieb stattfindet und schließen die Antenne an.
  • Seite 15: Schritt: Anschluss Des Funkgeräts

    Zuerst muss unsere Station eine Kennung erhalten. Im Amateurfunk verwendet man die zugeteilten Rufzeichen, bei Anwendung des Packet-Radio-Controllers im CB-Funk kann man jede Kombination aus Buchstaben und Ziffern (maximal 6 Zeichen) verwenden. In der folgenden Beschreibung sind die von Ihnen ausgewählten Rufzeichen durch <call> ersetzt. Man gibt seinem TNC einen Namen, indem man mit dem I-Kommando (I wie Identifikation) das Rufzeichen festlegt.
  • Seite 16: Schritt: Einstellung Der Modulationsspannung

    * (1) CONNECTED to ..* Eventuell sind mehrere Versuche notwendig. Manchmal probiert es das TNC 10 mal, die gewünschte Gegenstation zu erreichen. Falls nach 10 vergeblichen Versuchen mit der Meldung * (1) LINK FAILURE with ..* abgebrochen wird, kann es dafür mehrere Ursachen geben: Vielleicht ist die Frequenz dauernd belegt (gelbe "CARRIER"-LED leuchtet ständig) und das TNC wartet lange und geduldig, bis die Frequenz wieder frei wird Existiert eine Gegenstation mit dem angegebenen Rufzeichen überhaupt? Probieren Sie mal ein anderes Rufzeichen als...
  • Seite 17: Praktischer Funkbetrieb Mit Dem Tnc21S

    Die Inbetriebnahme des Packet-Radio-Controllers ist damit abgeschlossen. Mit dem Terminalprogramm können Sie nun in diese faszi- nierende Betriebsart einsteigen. Viel Spaß ! Praktischer Funkbetrieb mit dem TNC21S Nachdem Sie die Inbetriebnahme und erste Tests erfolgreich abgeschlossen haben, wollen wir nun einige praktischen Tips für den Packet-Radio-Funkbetrieb geben.
  • Seite 18: Mehrere Gleichzeitige Funkverbindungen (Multiconnect)

    <ESC> C <eigenes call> <digi> <eigenes call> <digi> Hier wird jedes Paket zuerst an den Digipeater geschickt. Der sendet es an die eigene Station zurück, die aber auch wieder als Digi- peater funktioniert und das Paket ein zweites Mal zum Digipeater sendet. Von dort aus kommen die Daten wieder zurück und werden erst jetzt auf dem Bildschirm angezeigt.
  • Seite 19: Monitor : Mitschreiben Des Funkverkehrs

    Das TNC21S analysiert jedes Datenpaket, das auf der Frequenz gehört wird. Dies ermöglicht es, eine Liste zu erstellen, in der alle Stationen, die die Frequenz 'bevölkern' aufgeführt sind. Gerade für den Packet-Anfänger ist es nützlich und wichtig zu wissen, welche Stationen erreichbar sind.
  • Seite 20: Die ´The Firmware'-Kommandos Des Tnc21S

    TF2.1 bis TF2.7 und sind mit verschiedenen Kanalzahlen erhältlich (4 bis 27 Kanäle). Im TNC21S wird die Version TF26 mit folgenden Merkmalen verwendet: Hostmode, 10 Funkkanäle, Uhrzeitanzeige, MH-Liste, KISS-Mode und erweiterter KISS-Mode (SMACK). Zwischen Nord><Link und SYMEK besteht eine Vereinbarung, dass die Software in SYMEK-TNC2 Geräten eingesetzt wer- den darf.
  • Seite 21: Installation Und Inbetriebnahme Des Gp-Programms Für Pc

    GP (Graphic Packet) ist eine nichtkommerzielle Software wurde von Ulf Saran, DH1DAE entwickelt. Die mit dem TNC21S gelieferte Kopie unterliegt den 'ALAS' Lizenzbestimmungen (siehe ALAS.TXT). Zwischen dem Autor und SYMEK besteht die Vereinbarung, dass GP sowohl an Funkamateure als auch an CB-Funker weitergegeben werden darf.
  • Seite 22: Voraussetzungen Für Die Installation Von Gp

    Voraussetzungen für die Installation von GP • Computer: IBM-kompatibel (PC). XT (8088, 8086), AT (80286) und '386, '486, Pentium etc. • Speicher: min. 1 MByte RAM empfohlen, Platte: HD-Laufwerk oder >1,5 MByte Festplattenplatz • Grafikkarte: EGA oder besser VGA, möglichst in Farbe •...
  • Seite 23: Was Kann Gp Noch

    Zuerst muss man einen logischen Kanal wählen (beim Terminalprogramm musste man ESC S tippen). In GP klickt man eines der grau- en Kanalfensterchen in der oberen Bildschirmhälfte mit der Maus an (es wird dann rot) oder man wählt den entsprechenden Kanal mit den PC-Funktionstasten F1 bis F10.
  • Seite 24: Abgleich Der Digitalen Rauschsperre (Rt2)

    Die Rechte an der Schaltung und dem Design des TNC liegen bei SYMEK GmbH, Stuttgart. GP (Graphic Packet) ist eine nichtkommerzielle Software wurde von Ulf Saran, DH1DAE entwickelt. Die mit dem TNC2 gelieferte Kopie unterliegt den 'ALAS' Lizenzbestimmungen (siehe ALAS.TXT). Das Einverständnis des Autors über die Weitergabe von GP mit SYMEK TNC liegt vor.
  • Seite 25: Schaltbilder Und Bestückungsplan Tnc21S

    Schaltbilder und Bestückungsplan TNC21S TNC21S Packet Controller: Digitalteil TNC21S Reset, Stromvers., RS232, Stecker TNC21S Seite 25...
  • Seite 26: Was Tun, Wenn Das Tnc Nicht Funktioniert

    TNC21S Modem+Clock Was tun, wenn das TNC nicht funktioniert? Die Schaltung des TNC21S ist erprobt. Die Bauteilqualität ist Industriestandard, die Leiterplatte ist von kompromissloser Qualität und der Test der fertigen Geräte ist 100 %ig. Trotzdem kann es vorkommen, dass Ihr TNC einmal nicht mehr funktioniert. TNC21S Seite 26...
  • Seite 27: Weiterführende Schriften

    Wenn Ihr TNC trotz allen Versuchen nicht mehr zu funktionieren scheint, dann sollten Sie versuchen, ein anderes TNC auszuleihen und damit sicherstellen, dass der Fehler wirklich am TNC liegt. Ist dies der Fall, dann senden Sie das Gerät frei an SYMEK oder den Händ- ler, bei dem Sie das Gerät gekauft haben.
  • Seite 28: Was Tun, Wenn Das Tnc Nicht Funktioniert

    verwenden eine andere Kommandosprache um mit dem TNC z. kommunizieren, den Hostmode. Alle TNC2 und TNC3 sind für diesen Hostmode-Betrieb eingerichtet und können mit solchen Programmen betrieben werden. Lifetime Einträge in einer Mailbox haben oft eine begrenzte 'Lebenszeit' von z.B. 90 Tagen, nach der die Information automatisch wieder gelöscht wird um Platz für neue Daten zu schaffen.
  • Seite 29: Index

    Netzgerät 4 Index: NF-Ausgangsspannung 3 NORD<>LINK-Gruppe 20 27C512 EPROM 24 Packet-Radio-Funkbetrieb 17 Abgleich, digitale Rauschsperre 23 Parameter verstellt 27 Abmessungen 3 PLL-Tondecoder 24 Amateurfunk-Digipeater 15 PTT-Schaltung 5 Anzahl der Kanäle 21 Rechneranschluß 3 Atari ST Rechner 14 Rechnereinstellung 3 Baudrate 3 Relaisstationen 17 Befehle Firmware 2.6 20 Reparatur 27...
  • Seite 30 Funkgerät Computer/Terminal RS232 9...15V TNC21S, Rückseite Handbuch zum Packet-Radio-Controller TNC21S Ausgabe: 06.11.2002 Herstellung, Service und Vertrieb: SYMEK GmbH, Datentechnik, Ulf Kumm, DK9SJ Anschrift: D-70597 Stuttgart (Sonnenberg), Johannes-Krämer-Straße Telefon: (0711) 76 78 923, Fax: (0711) 76 78 924, Technik-Hotline: (0711) 7654 911 http://symek.de...
