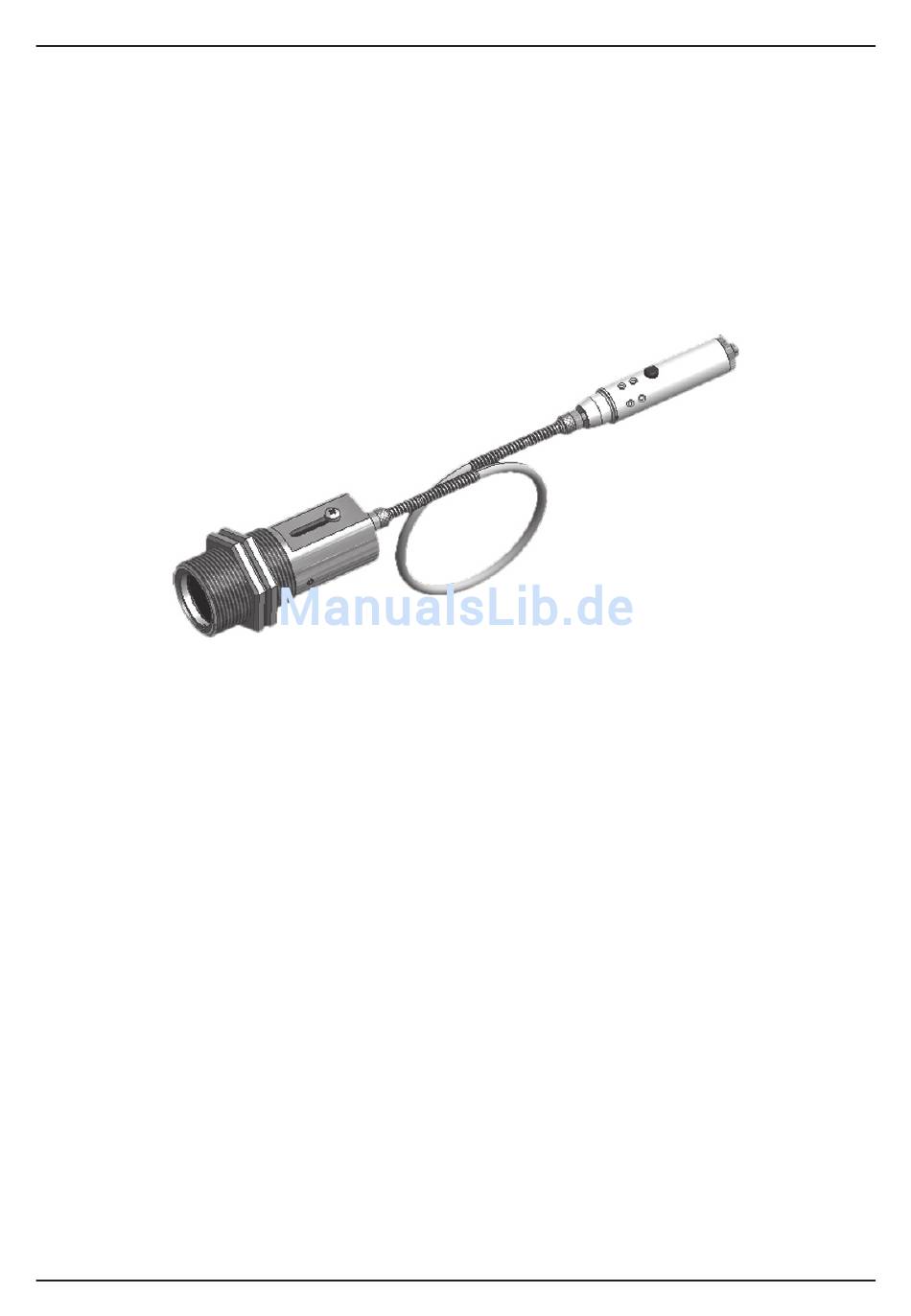

12 Ausrichten und Fokussieren des Lichtleiter-Messkopfes
Der Messkopf ist auf das Messobjekt auszurichten� Es ist darauf zu achten, dass
der Strahlengang nicht abgeschattet ist� Bei einem Infrarot-Thermometer mit Licht-
wellenleiter muss der Messkopf gegebenenfalls zusätzlich noch fokussiert werden�
Dazu ist der Laserpointer auf den Lichtwellenleiter aufzustecken und mittels Taster
zu aktivieren� Die Sicherheitshinweise in Kapitel 12�1 sind zu beachten!
Zur Fokussierung wird der Gewindestift am Messkopf (Innensechskant DIN 916)
mit einem Sechskantstiftschlüssel (DIN 911) gelöst und der Innentubus gegen-
über dem Objektivrohr verschoben� Bedingt durch die Abdichtung des Lichtleit-
messkopfes muss das Fokussieren langsam geschehen, so dass ein Luftausgleich
zwischen Linse und innerem Tubus stattfinden kann�
Zum Messen ist der Messkopf so auszurichten und zu fokussieren, dass in der
Messentfernung das Pilotlicht als scharfer, runder Lichtfleck abgebildet wird�
20
