Verwandte Anleitungen für PCE Instruments PCE-777
Inhaltszusammenfassung für PCE Instruments PCE-777

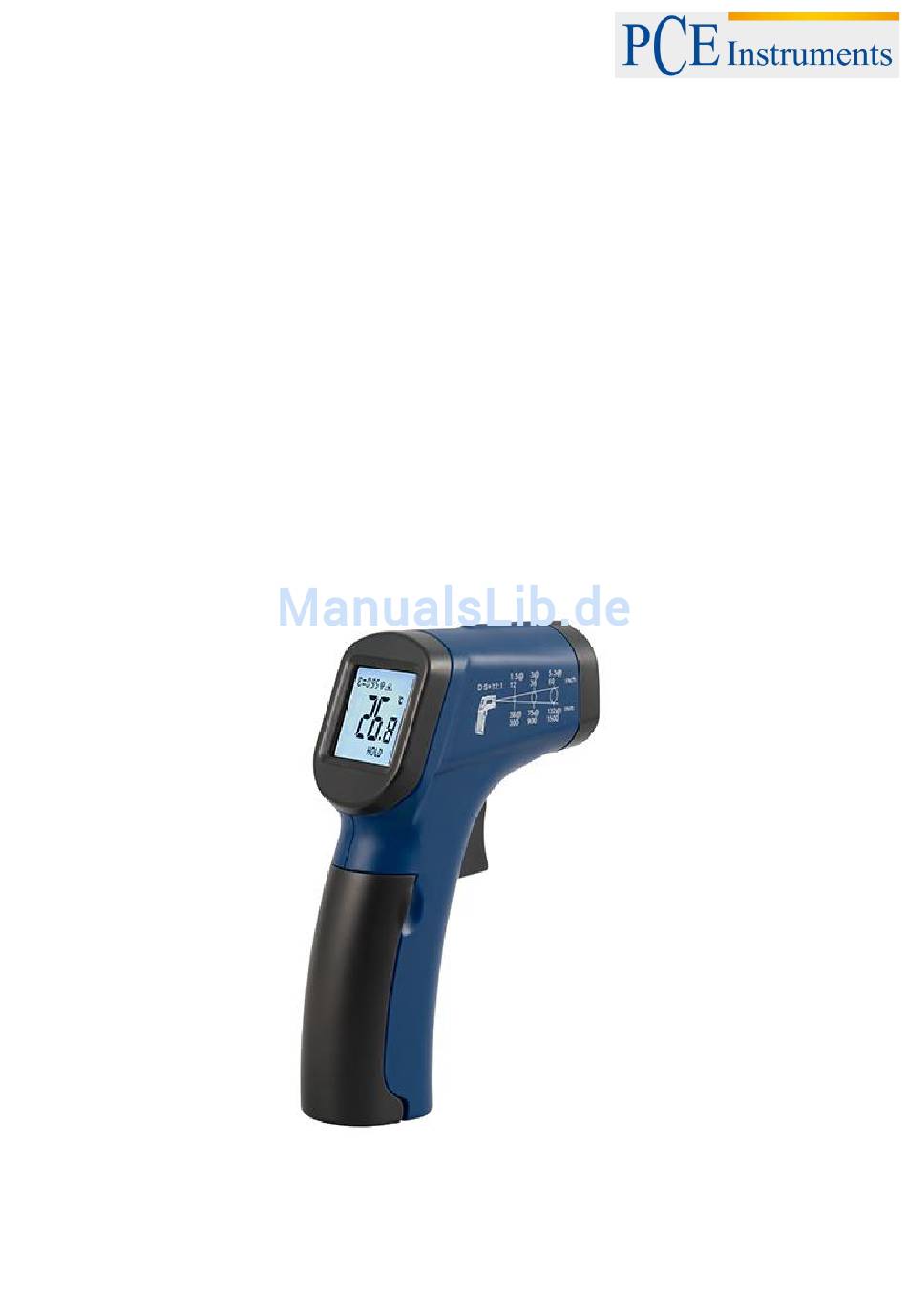

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Infrarotthermometer PCE-777 Version 1.0 24.09.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Sicherheitsinformationen ................... 3 Spezifikationen ......................3 Technische Details ............................ 3 Lieferumfang .............................. 4 Gerätebschreibung ....................4 Bedienungsanleitung ....................5 Hinweise zum Messvorgang ........................5 Gerät ein- und ausschalten ........................5 Messwerte „einfrieren“ (Data-Hold) ......................5 Auswahl der Temperatureinheit ......................... -
Seite 3: Einleitung

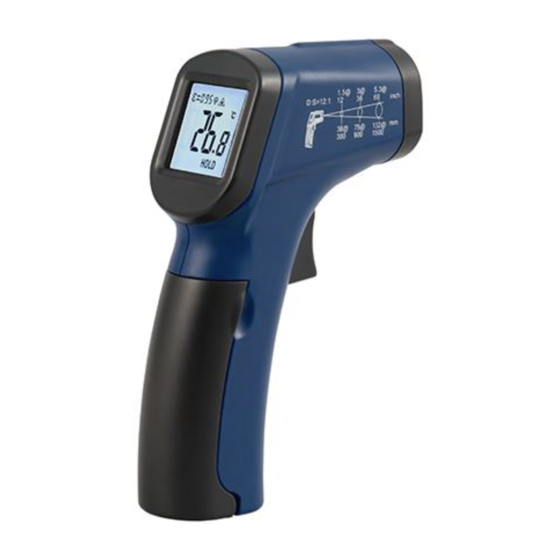

BETRIEBSANLEITUNG Einleitung Das Kontaktlos-Thermometer PCE-777 misst zerstörungsfrei und aus größerer Distanz die Temperatur von Oberflächen per Infrarotstrahl. Dieses leichte Kontaktlos-Thermometer zeichnet sich durch einfachste Bedienung und die rote Visierungshilfe aus. So können Sie die Oberfläche mit dem Thermometer genau anpeilen und die Temperatur abgreifen. Das Gerät ist für Industrie und Handwerk, zur Wartung und Instandhaltung, z.B. -
Seite 4: Lieferumfang
BETRIEBSANLEITUNG 3.2 Lieferumfang 1 x Kontaktlos-Thermometer PCE-777 1 x Batterie 1 x Bedienungsanleitung Gerätebschreibung A: Laserpointer, B: Infrarotsensor, C: LCD Display, D: Messauslösung, E: Batteriefach, F: Taste zum Wechseln der Einheit 1: Anzeige Emmisionsgrad, 2: Beleuchtungsanzeige, 3: Laseranzeige, 4: Batterieanzeige,... -
Seite 5: Bedienungsanleitung
BETRIEBSANLEITUNG Bedienungsanleitung Hinweise zum Messvorgang Halten Sie das Gerät zur Messung stets am Griff und richten es auf das Objekt dessen Oberflächentemperatur sie erfassen möchten. Das Gerät kompensiert automatisch Tempertaturabweichungen welche sich aus der Umgebungstemperatur ergeben. Beachten Sie hierbei bitte, dass es bis zu 30 Minuten dauern kann bis das Gerät an eine starke Änderung der Umgebungstemperatur angepasst ist. -
Seite 6: Messung Durch Glas
BETRIEBSANLEITUNG 5.5.4 Messung durch Glas Das Gerät kann nicht durch transparente Oberflächen wie Glas messen. 5.5.5 Einfluss von Nebel, Staub, Rauch, etc. Derartige Sichtbehinderungen können zu fehlerhaften Messergebnissen führen. Emissionswerte Die meisten organischen Materialien sowie lackierte und oxidierte Oberflächen haben einen Emissionswert von etwa 0,95 (im Gerät fest eingestellter Wert). -
Seite 7: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
