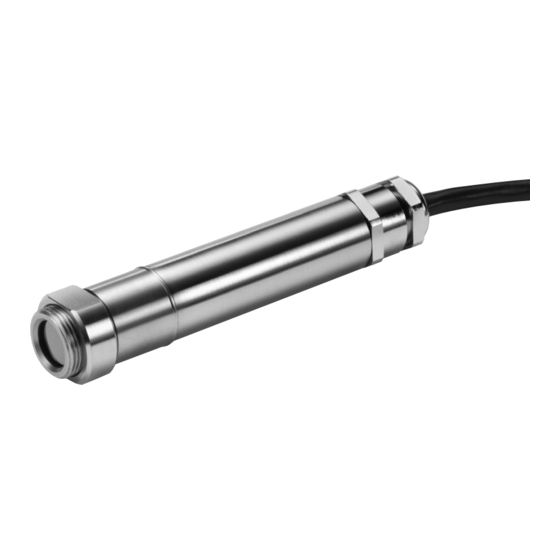

Thermometer
PCE-IR 50
Operators Guide
Guide de l'opérateur pour la PCE-IR 50
PCE-IR 50 Bedienungsanleitung
PCE-IR 50 GuÌa del operario
PCE-IR 50 Manuale di istruzione
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: 02903 976 99 0
Fax: 02903 976 99 29
info@pce-instruments.com
www.pce-instruments.com/deutsch
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-IR 50
Inhaltszusammenfassung für PCE Instruments PCE-IR 50

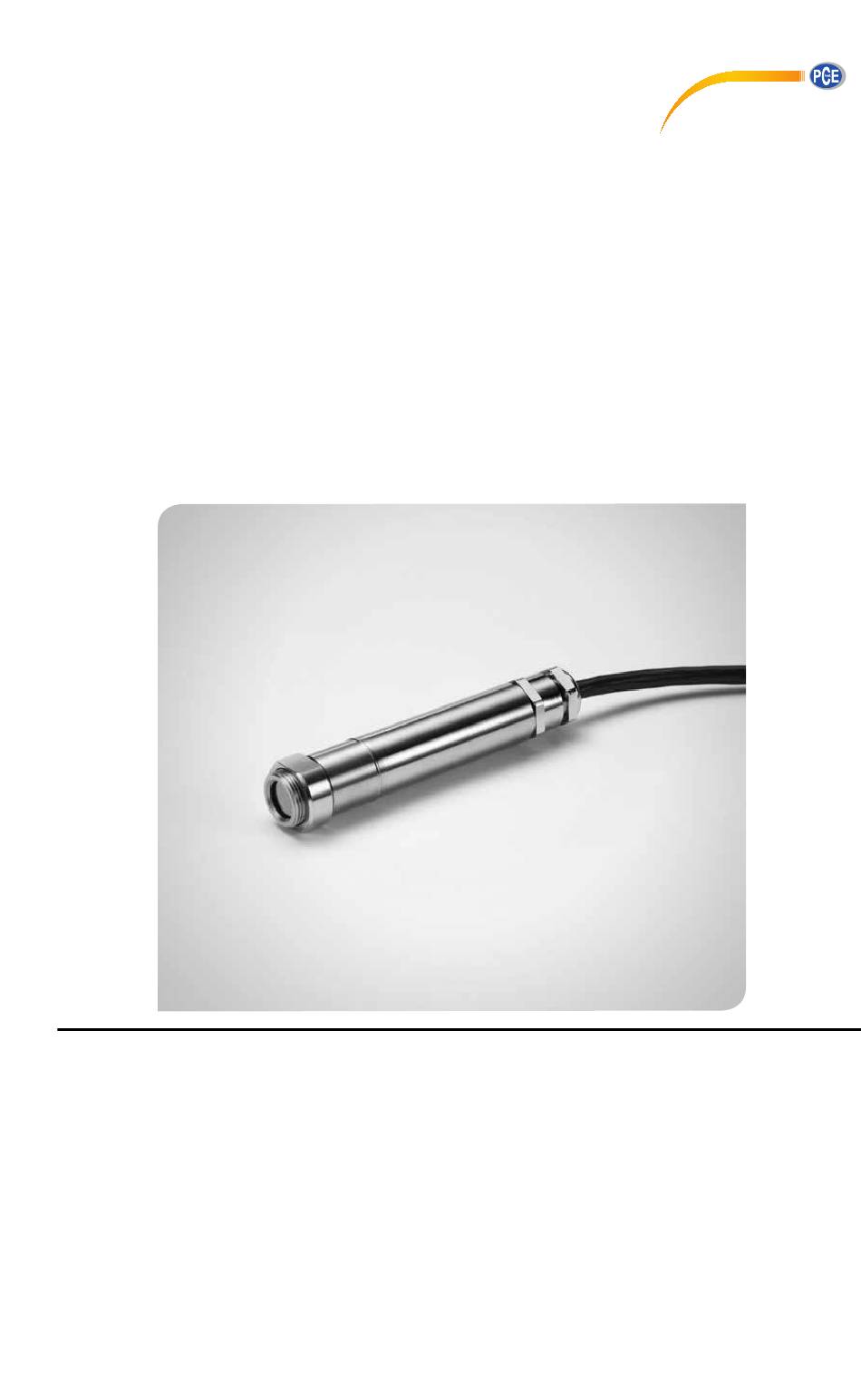

- Seite 1 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Thermometer PCE-IR 50 Operators Guide Guide de l’opérateur pour la PCE-IR 50 PCE-IR 50 Bedienungsanleitung PCE-IR 50 GuÌa del operario PCE-IR 50 Manuale di istruzione...
-
Seite 14: Spezifikation
Emissionsvermögen wie z. B. polierte Metalle. PCE-IR 50 Sensoren sind als Zweidraht- oder Vierdraht-Einheiten erhältlich. Zweidraht PCE-IR 50 Sensoren übermitteln die Zieltemperatur als 4-20 mA-Ausgang und bieten eine einfache Lösung für die meisten kontaktlosen Anwendungen zur Temperaturmessung. Vierdraht PCE-IR 50 Sensoren übermitteln die Zieltemperatur als 0-50 mV- oder Thermoelement- Ausgang (Typ J, K oder T) sowie die innere Sensortemperatur als 4-20 mA-Ausgang. - Seite 15 Luftspülmanschette Laserzielstrahl OPTI ONEN Die folgenden Optionen sind verfügbar. Die Optionen werden werksmäßig installiert und müssen zusammen mit dem PCE-IR 50 Sensor bestellt werden. Luft-/wassergekühltes Gehäuse Eichbescheinigung Längeres Kabel (max. 30m) OPTI S C H E S D IA G RAMM Das optische Diagramm unten gibt den nominellen Zielpunktdurchmesser in einer beliebigen Entfernung vom Messkopf an.
-
Seite 16: S Törun G En
Motoren, Generatoren und ähnlichen Geräten aufgestellt werden. VER K ABELUN G Überprüfen Sie die Entfernung zwischen dem Sensor und dem Anzeige-/Steuergerät. Bei Bedarf kann der PCE-IR 50 Sensor mit längerem Kabel geliefert werden. NETZSPANNUN G Achten Sie darauf, dass Sie 24V Gleichstrom (25mA) verwenden.. -
Seite 17: L Uft-/ Wasser G E K Ühlte G Ehäuse
Verunreinigungen von der Linse fern. Die Manschette muss vollständig eingeschraubt werden. Luft strömt in das 1/8-Zoll-Bsp-Verbindungsstück und aus der vorderen Ö nung. Der Luftstrom sollte nicht mehr als 5 bis 15 Liter/Min. betragen. Es wird reine Luft oder “Hilfsluft” empfohlen. 1/8-BSP-Luftverbindung APSW (PC21) APSN (PCE-IR 50, PC301, PCCF) -
Seite 18: Elektrische Installation
elektriScHe inStallation Display/ Zweidraht-Einheiten (Option 0) Controller Stromzuführung PWR+ PWR- 4-20mA 4-20 mA = Zieltemperatur Vierdraht-Einheiten (Optionen 1 bis 4) Display/ Controller Stromzuführung PWR+ PWR- 4-20mA 4-20 mA = Sensortemperatur Display/Controller mV/TC = Zieltemperatur BeTRIeB Wenn der Sensor aufgestellt ist und die entsprechenden Strom-, Luft-, Wasser- und Kabelanschlüsse gesichert sind, kann das System mit den folgenden einfachen Schritten auf Dauerbetrieb eingestellt werden: 1. -
Seite 19: Wartung
Geräte zurücksenden. Häu g können Probleme telefonisch gelöst werden.Wenn der Sensor nicht ord nungsgemäß funktioniert, versuchen Sie, das unten aufgeführte Symptom dem entsprechenden Problem zuzuordnen. Wenn die Tabelle nicht weiterhilft, kann Ihnen PCE Instruments möglicherweise telefonisch weitere Tipps geben. Störungssuche...
