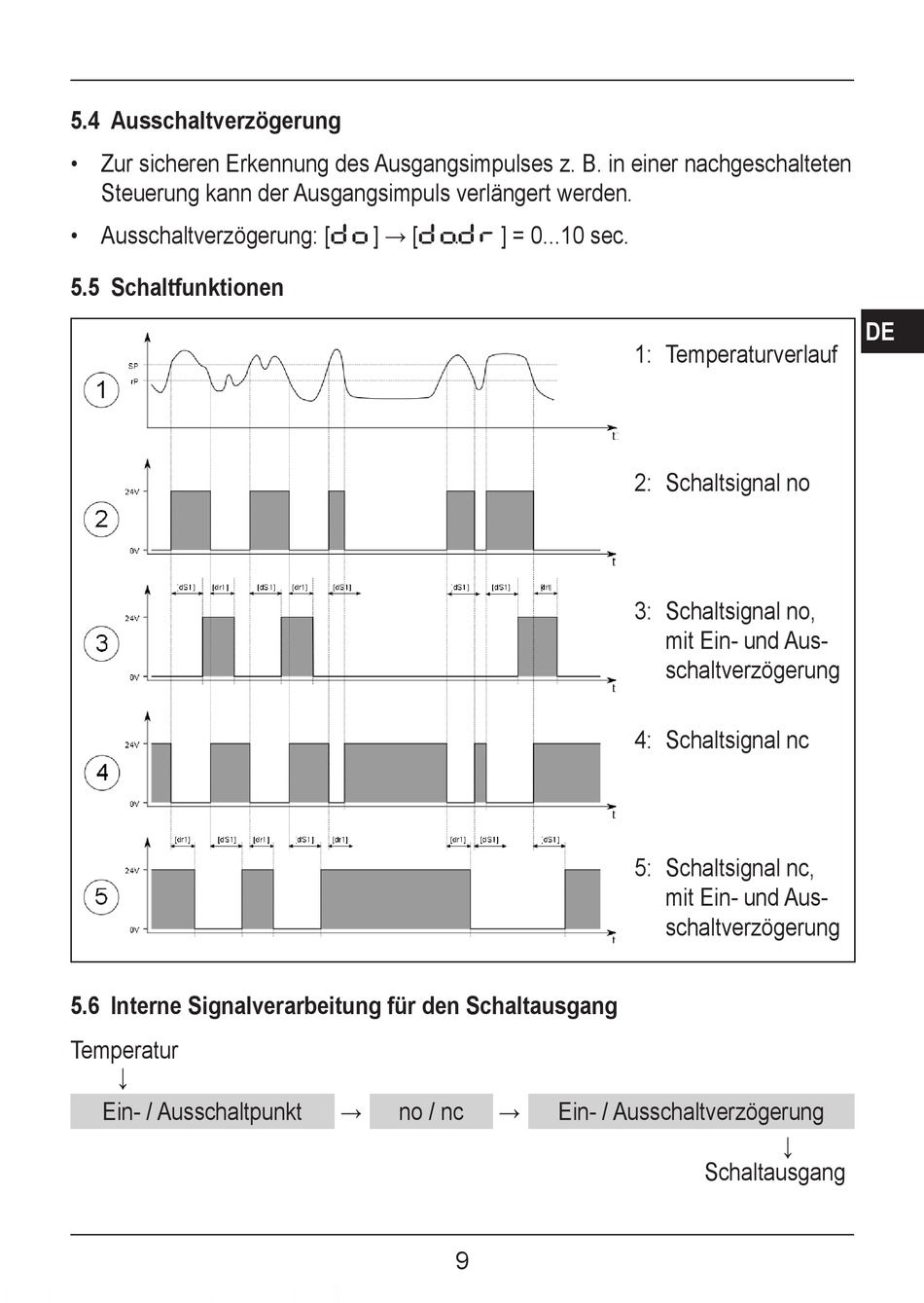

5.4 Ausschaltverzögerung
• Zur sicheren Erkennung des Ausgangsimpulses z� B� in einer nachgeschalteten
Steuerung kann der Ausgangsimpuls verlängert werden�
• Ausschaltverzögerung: [do] → [do . d r] = 0���10 sec�
5.5 Schaltfunktionen
5.6 Interne Signalverarbeitung für den Schaltausgang
Temperatur
↓
Ein- / Ausschaltpunkt
→
no / nc
→
9
1: Temperaturverlauf
2: Schaltsignal no
3: Schaltsignal no,
mit Ein- und Aus-
schaltverzögerung
4: Schaltsignal nc
5: Schaltsignal nc,
mit Ein- und Aus-
schaltverzögerung
Ein- / Ausschaltverzögerung
Schaltausgang
