Bedienungsanleitung

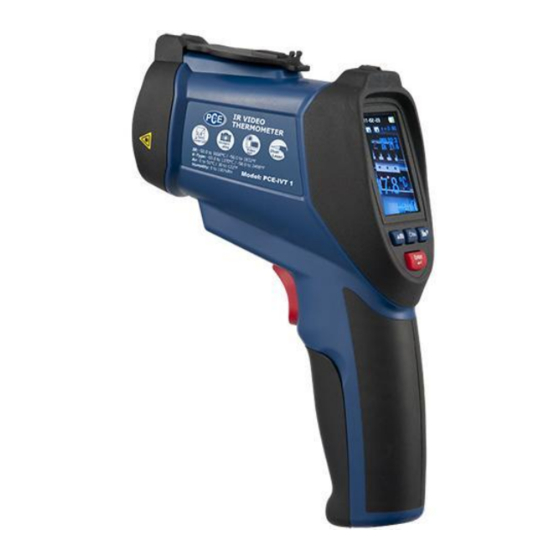

Infrarot Video Thermometer PCE-IVT 1
Version 1.1
05.10.2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-IVT 1
Inhaltszusammenfassung für PCE Instruments PCE-IVT 1

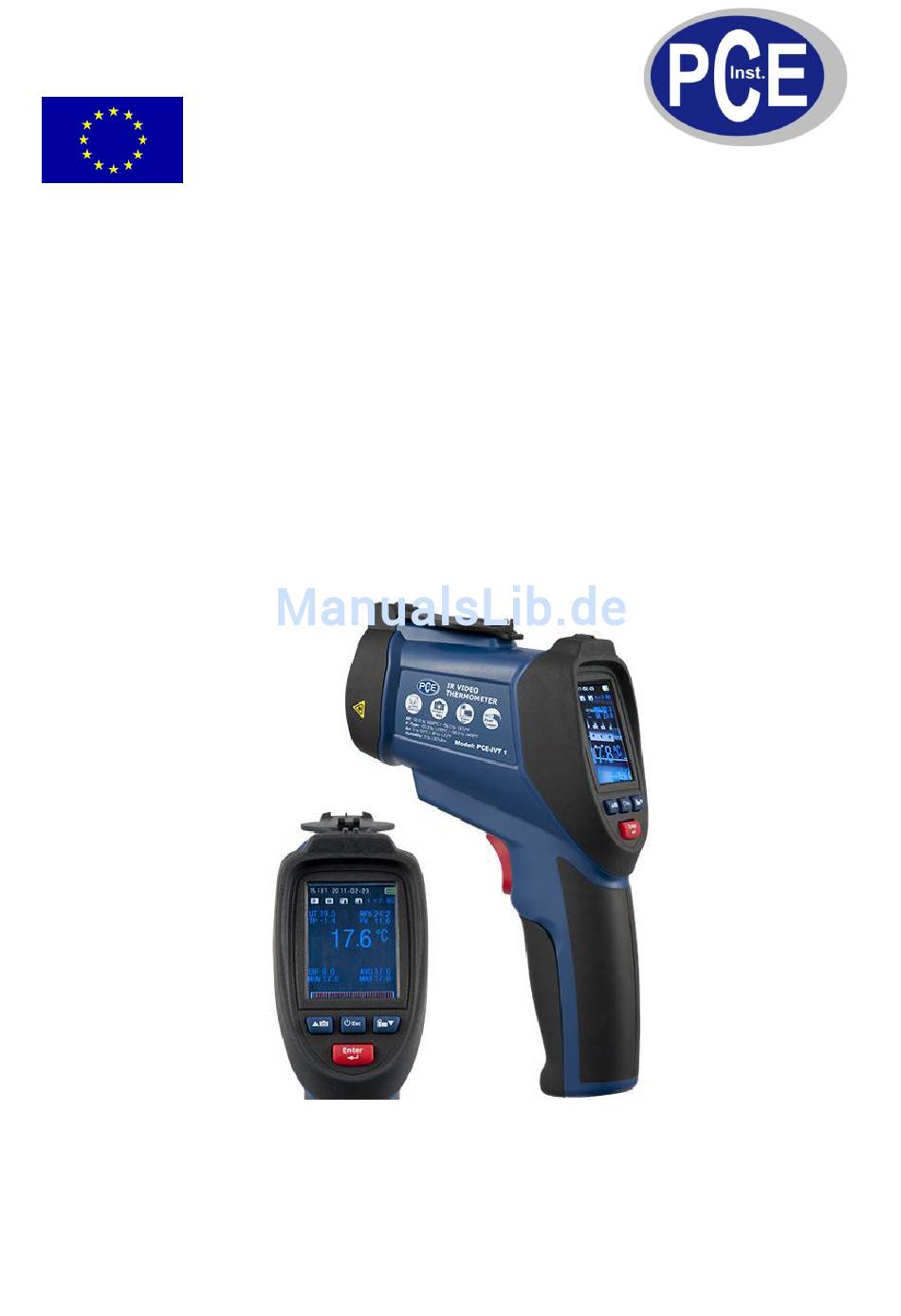

- Seite 1 D-59872 Meschede Deutschland Tel: 01805 976 990* Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de *14 Cent pro Minute aus dem dt. Festnetz, max. 42 Cent pro Minute aus dem dt. Mobilfunknetz. Bedienungsanleitung Infrarot Video Thermometer PCE-IVT 1 Version 1.1 05.10.2011...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................6 Funktionsprinzipien....................6 Betriebsanleitung ...................... 7 Einlegen einer Speicherkarte .....................7 Ein- und Ausschalten des Gerätes .....................7 Hauptmenü ..........................7 Modus Kamera ..........................7 Modus IR ...........................8 Modus Taupunkt ........................8 Modus Datalog ...........................8 Modus Galerie ...........................9... -
Seite 3: Einleitung
Fehlersuche und zur Dokumentation in vielen Bereichen wie z. B. der Industrie, Handwerk oder Hobby geeignet. Lieferumfang 1 x Infrarot-Video-Thermometer PCE-IVT 1 1 x Li-Ion Akku (3,7 V, Typ 18500) 1 x Typ-K Drahtfühler 1 x USB Datenkabel... -
Seite 4: Spezifikationen
Benutzen Sie das Messgerät nie mit nassen Händen. Es dürfen keine technischen Veränderungen am Gerät vorgenommen werden Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden. - Seite 5 BETRIEBSANLEITUNG www.warensortiment.de Auflösung 0,1 °C (< 1000 °C) 1 °C (> 1000 °C) Genauigkeit ±2,5 °C (-50 ... 0 °C) ±0,5 % ± 1,5 °C (0 ... 1370 °C) Lufttemperatur und Luftfeuchtigkeitsmessung Lufttemperaturbereich 0 ... 50 °C Taupunkttemperaturbereich 0 ... 50 °C Luftfeuchtigkeitsbereich 0 ...
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung (1) Display (2) Tasten (3) Batteriefachabdeckung (4) Messknopf (5) Klappbare Linsenabdeckung (6) Visuelle Kamera (7) Laser (8) Infrarotsensor (9) Anschluss Typ-K Drahtfühler (10) USB-Anschluss (11) Steckplatz für Micro SD-Speicherkarte (12) Akkumulator Funktionsprinzipien Grundlegendes Prinzip Infrarotthermometer messen die Oberflächentemperatur eines Objekts. Die Optik des Gerätes empfängt die Wärmestrahlung welche jedes Objekt abgibt, sammelt und fokussiert diese auf einen Sensor. -
Seite 7: Betriebsanleitung
BETRIEBSANLEITUNG www.warensortiment.de Hinweis zur Messung von metallischen Oberflächen Es empfiehlt sich nicht glänzende oder polierte Metalloberflächen (Edelstahl, Aluminium, etc.) zu messen, da der Emissionswert in der Regel stark abweicht. Messung durch Glas Das Gerät kann nicht durch transparente Oberflächen wie Glas messen. Es wird stattdessen die Temperatur des Glases messen. -
Seite 8: Modus Ir
In diesem Modus führt erneutes drücken der Enter-Taste in die Parametereinstellungen. Durch die Pfeiltasten „▲▼“ kann das gewünschte Menü gewählt werden, mit der Taste „Enter“ rufen Sie es auf, mit „ESC“ verlassen Sie es und speichern Ihre Auswahl. Hier können folgende Einstellungen vorgenommen werden: Parameter Beschreibung... -
Seite 9: Modus Galerie
BETRIEBSANLEITUNG www.warensortiment.de Modus Galerie In diesem Modus können die gespeicherten Bilder, Videos und Messdaten angesehen werden. Wählen Sie den gewünschten Ordner Picture, Video oder Logs mittels der Pfeiltasten aus und bestätigen Sie mit der Enter-Taste. Sie sehen nun eine Miniaturübersicht der gespeicherten Objekte. Wählen Sie ein Objekt aus und drücken Sie erneut die Enter-Taste um ein Foto oder Datenlog in voller Größe anzusehen, bzw. -
Seite 10: Wartung Und Reinigung
Hinweis: Bei allen genannten Werten handelt es sich nur um ungefähre Angaben, da Oberflächenbeschaffenheit, Geometrie und andere Faktoren einen Einfluss auf den Emissionsgrad haben. Wartung und Reinigung Warnung: Um Fehlmessungen und daraus resultierende Verletzungen zu verhindern, laden, bzw. wechseln Sie die Batterie sobald das Batterie-Symbol das letzte Skalenteil erreicht hat. Vergewissern Sie sich dass das Gerät abgeschaltet ist, bevor Sie das Gehäuse öffnen.
