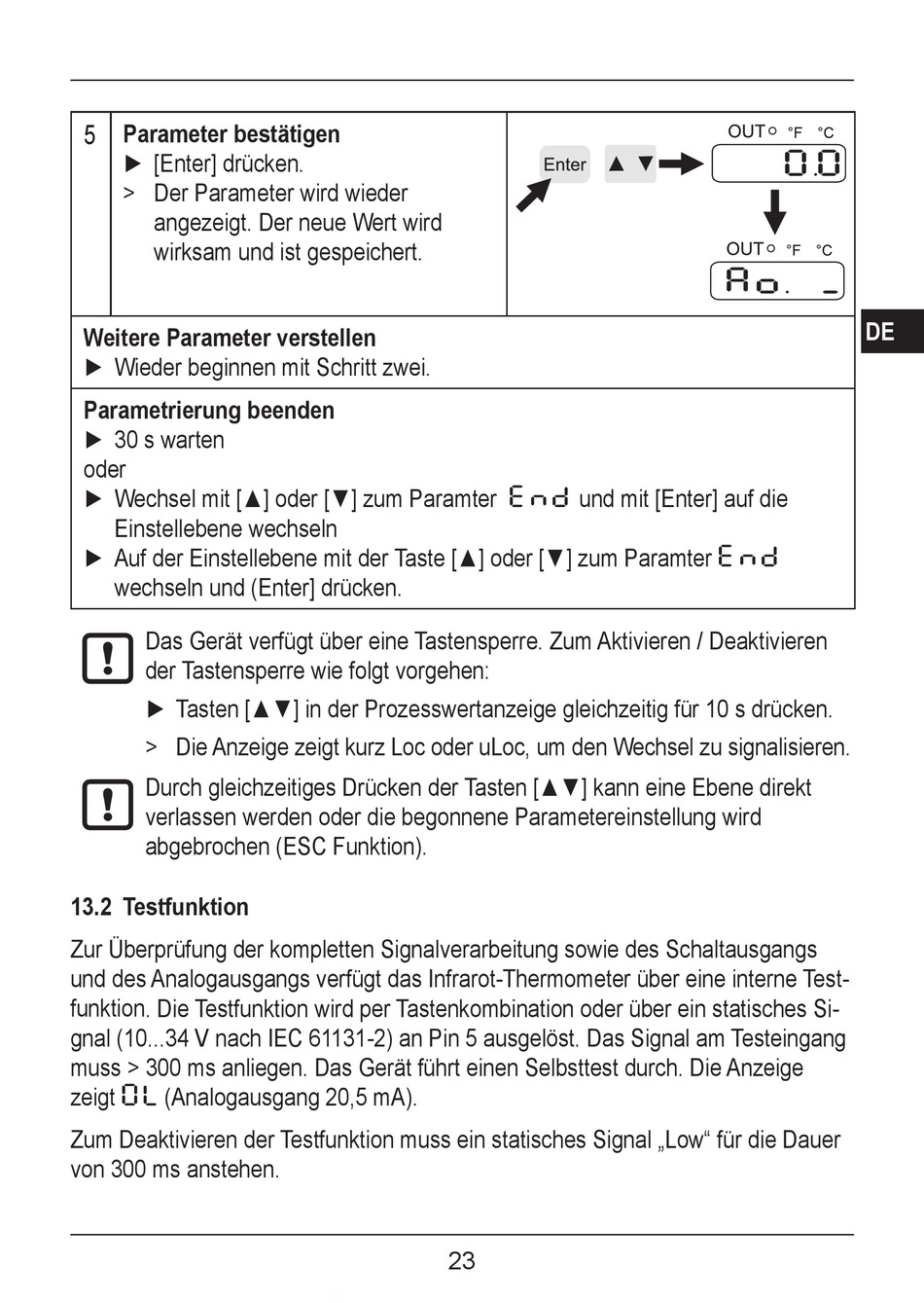

5
Parameter bestätigen
► [Enter] drücken�
> Der Parameter wird wieder
angezeigt� Der neue Wert wird
wirksam und ist gespeichert�
Weitere Parameter verstellen
► Wieder beginnen mit Schritt zwei�
Parametrierung beenden
► 30 s warten
oder
► Wechsel mit [▲] oder [▼] zum Paramter End und mit [Enter] auf die
Einstellebene wechseln
► Auf der Einstellebene mit der Taste [▲] oder [▼] zum Paramter End
wechseln und (Enter] drücken�
Das Gerät verfügt über eine Tastensperre� Zum Aktivieren / Deaktivieren
der Tastensperre wie folgt vorgehen:
► Tasten [▲▼] in der Prozesswertanzeige gleichzeitig für 10 s drücken.
> Die Anzeige zeigt kurz Loc oder uLoc, um den Wechsel zu signalisieren�
Durch gleichzeitiges Drücken der Tasten [▲▼] kann eine Ebene direkt
verlassen werden oder die begonnene Parametereinstellung wird
abgebrochen (ESC Funktion)�
13.2 Testfunktion
Zur Überprüfung der kompletten Signalverarbeitung sowie des Schaltausgangs
und des Analogausgangs verfügt das Infrarot-Thermometer über eine interne Test-
funktion� Die Testfunktion wird per Tastenkombination oder über ein statisches Si-
gnal (10���34 V nach IEC 61131-2) an Pin 5 ausgelöst� Das Signal am Testeingang
muss > 300 ms anliegen� Das Gerät führt einen Selbsttest durch� Die Anzeige
zeigt OL(Analogausgang 20,5 mA)�
Zum Deaktivieren der Testfunktion muss ein statisches Signal „Low" für die Dauer
von 300 ms anstehen�
23
DE
