die Tasten ▲oder ▼ eingestellt werden, ohne extra das Menü aufzurufen.
Bei gleichzeitig gedrückter MODE-Taste wird die aktuelle Messtemperatur
angezeigt, während im Hintergrund weiter der Emissionsgrad verstellt wird� So
lässt sich bei bekannter Objekttemperatur einfach der Emissionsgrad ermitteln�
Geänderte Werte werden direkt übernommen�

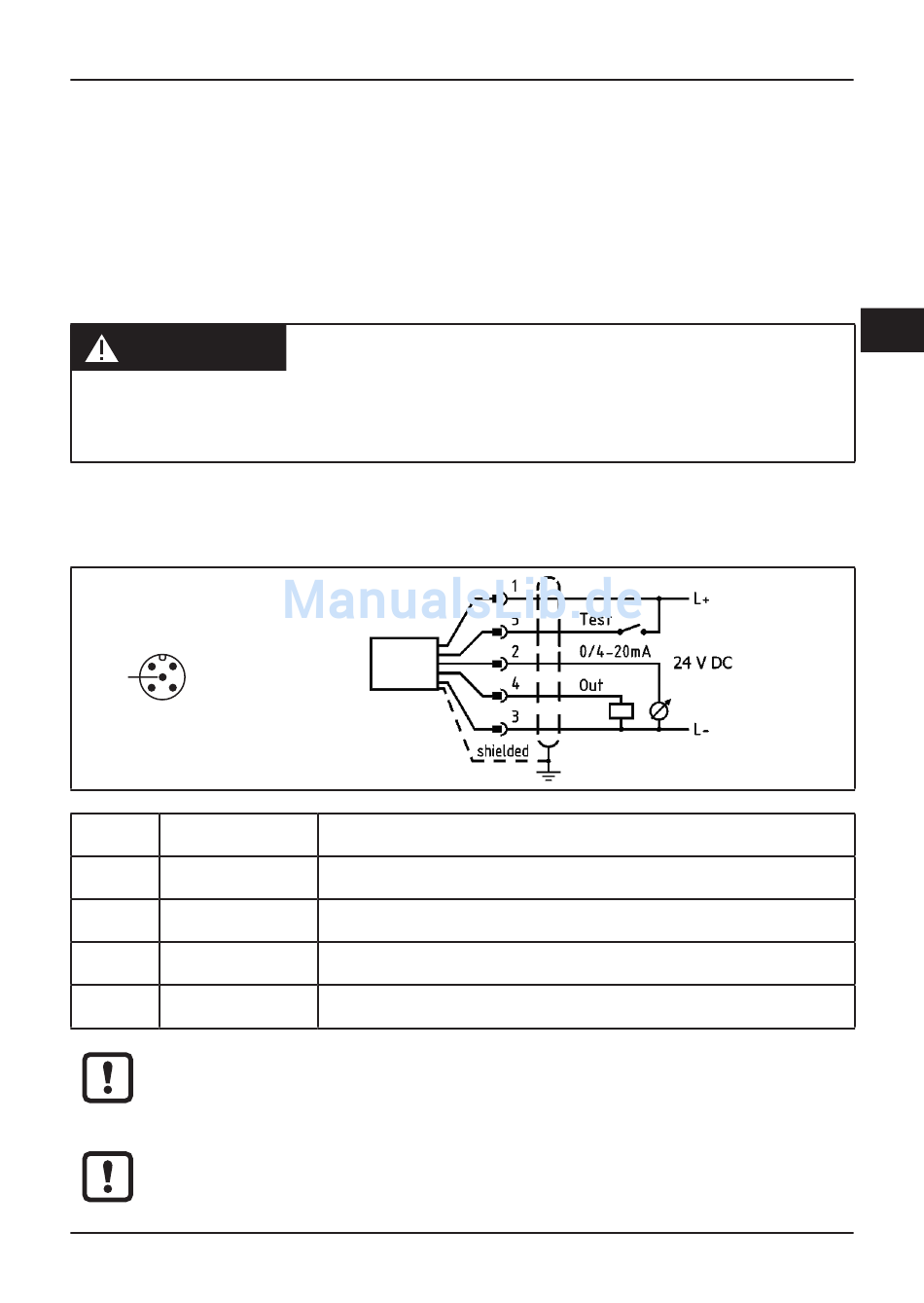

6 Elektrischer Anschluss
ACHTUNG
Das Gerät darf nur von einer Elektrofachkraft installiert werden� Der Anschluss
darf nicht bei eingeschalteter Spannungsquelle erfolgen� Befolgen Sie die inter-
nationalen Vorschriften zur Errichtung elektrischer Anlagen�
► Anlage spannungsfrei schalten
► Gerät wie folgt anschließen
2
1
5
3
4
Pin 1
BN (braun)
Pin 5
GY (grau)
Pin 2
WH (weiß)
Pin 4
BK (schwarz)
Pin 3
BU (blau)
Um das Infrarot-Thermometer vor elektromagnetischen Störfeldern zu
schützen, ist ein geschirmtes Kabel zu verwenden� Der Schirm muss über
das Steckergehäuse mit dem Gehäuse verbunden sein�
Beim Schalten von induktiven Lasten ist eine Freilaufdiode zu verwenden�
L+ (Spannungsversorgung 24V)
Test Input
Analogausgang; 0/4 ��� 20mA
Open Collector Schaltausgang; I
L- (Masse)
11
= 150 mA
max
